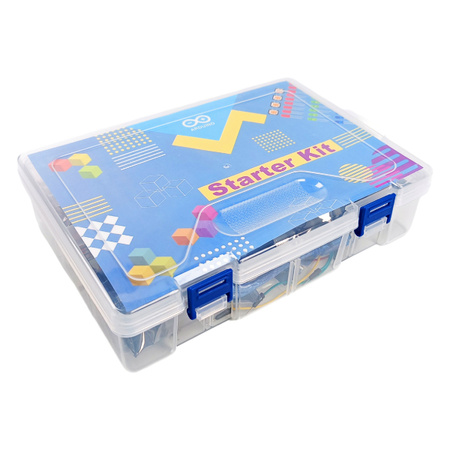

Zestaw startowy UNO XXL-2 - Starter Kit UNO R3 - Kompatybilny z Arduino

Kod produktu: 6636
  • Praktyczny zestaw startowy kompatybilny z Arduino, zawierający aż 159 sztuk różnych elementów. Jest to idealny zestaw dla nowicjusza Arduino. Całość zapakowana jest w plastikowe pudełko z praktycznymi przegrodami.
  • Zestaw startowy UNO XXL-2 - Starter Kit UNO R3 - Kompatybilny z Arduino
  • Zestaw startowy UNO XXL-2 - Starter Kit UNO R3 - Kompatybilny z Arduino
  • Zestaw startowy UNO XXL-2 - Starter Kit UNO R3 - Kompatybilny z Arduino
178,50 zł
/ komplet
Szczegóły

Zestaw startowy UNO XXL-2- Starter Kit UNO R3 - Zgodny z Arduino

Praktyczny zestaw startowy kompatybilny z Arduino, zawierający aż 159 sztuk różnych elementów. Jest to idealny zestaw dla nowicjusza Arduino. Całość zapakowana jest w plastikowe pudełko z praktycznymi przegrodami.

  • Zestaw z UNO R3 zawiera elementy umożliwiające tworzenie prostych układów elektronicznych, opartych na modułach Arduino, które pozwalają zdobyć cenną wiedzę i doświadczenie do tworzenia bardziej skomplikowanych projektów w przyszłości.
  • Arduino to idealna platforma do nauki programowania ponieważ oprogramowanie jest uproszczonym językiem C / C++ i zupełnie darmowe.
  • Ponadto w internecie jest bardzo dużo materiałów dydaktycznych w postaci darmowych kursach wideo na YouTube, dużo artykułów i dużo baz gotowych projektów.

W zestawie

  • UNO R3 - 1 szt.
  • Moduł joysticka - 1 szt.
  • Sterownik silnika krokowego - 1 szt.
  • Moduł dźwięku - 1 szt.
  • Serwomechanizm SG90 9g - 1 szt.
  • LED: 5x RED 5x GREEN 5x YELLOW- 15 szt.
  • USB Przewód- 1 szt.
  • Silnik krokowy 28BYJ - 1 szt.
  • Pilot podczerwieni IR - 1 szt.
  • Buzzer aktywny - 1 szt.
  • Buzzer pasywny - 1 szt.
  • Rezystory (5 wartości - 20x10K, 20x1K, 10x470Ohm, 20x220Ohm, 10x4,7KOhm)
  • LCD 2, 16 - 1 szt.
  • Moduł czasu rzeczywistego- 1 szt.
  • Przekaźnik 1 ch. - 1 szt.
  • 10K POTENCJOMETER - 1 szt.
  • Czujnik przechyłowy SW-520D - 2 szt.
  • Czujnik ognia - 1 szt.
  • Czujnik poziomu wody - 1 szt.
  • Płytka stykowa 830 pól - 1 szt.
  • Fotorezystory- 3 szt.
  • Odbiornik podczerwieni SV1838 - 1 szt.
  • Moduł RFiD z kartą i brelokiem - 1 szt.
  • Higrometr DHT11 - 1 szt.
  • Zworki połączeniowe - M-M - 60 szt.
  • 4 znakowy wyświetlacz siedmio-segmentowy - 1 szt.
  • 1 znakowy wyświetlacz siedmio-segmentowy - 1 szt.
  • Przyciski - switch - 5 szt.
  • 74HC595 - 1 szt.
  • Dioda LED RGB - 1 szt.
  • Przewody żeńsko - męskie - 10 szt.
  • Przewód DC do baterii 9V - 1 szt.
  • Czujnik temperatury LM35 - 1 szt.

Cechy produktu

  • Zestaw do nauki programowania Arduino z klonem UNO R3
  • Całość zapakowane w praktyczne plastikowe pudełko z przegrodami.
  • W zestawie jest wszystko żeby można było zacząć naukę i zabawę z Arduino
    • Zasilanie pobieramy kablem USB z komputera lub poprzez pojemnik z bateriami R6
    • Układ montujemy na płytce stykowej bez potrzeby lutowania
    • Możemy zrobić wiele układów przy użyciu diod LED, wyświetlaczy LED, pilota podczerwieni, buzzerów itp

Opis płytki głównej UNO R3 - Zgodnej z Arduino

  • Napięcie zasilania: 7 V do 12 V
  • W pełni kompatybilny z Arduino Uno Rev3
  • Mikrokontroler: ATmega328 - napięcie pracy 5V
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Wejścia IN-OUT 14 w tym aż 6 PWM
  • Wydajność prądowa pojedynczego pinu 40mA
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo USB
  • Przylutowane złącze ISP
  • Wymiary płytki: 75 x 54 x 15 mm
  • Rozstaw pinów 2.54mm (możlwość zamontowania w płytkach stykowych)
  • W zestawie kabel USB
  • Moduł w pełni zgodny z Arduino Uno R3. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)
  • Moduł posiada:
    • mikrokontroler ATmega328 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
    • 14 cyfrowych wejść/wyjść
    • 6 kanałów PWM - np. do sterowania serwami / silnikami np: SG-90
    • 6 wejść analogowych
    • popularne interfejsy komunikacyjne
    • złącze USB na CH340
    • gniazdo zasilające DC
    • przycisk RESET
    • wyprowadzenia służące do podłączenia programatora AVR.
  • W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
  • moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila
  • standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader - opis http://majsterkowo.pl/od-czego-zaczac-zabawe-z-arduino/

Uwagi do konstrukcji i podłączenia

  • Zasilanie:
    • Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
  • Wejścia/wyjścia
    • Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
    • Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
    • Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
  • Programowanie:
    • Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB.
    • Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
    • Poprzez złącze ISCP do programowania można użyć Programatora PL2303
    • Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2

Schemat płytki

UNO R3 zestaw

Przydatne strony

  • Sterownik do układu USB - http://www.driverscape.com/download/usb-serial-ch341
  • Oprogramowanie do Arduino - http://arduino.cc/en/Main/Software
  • Pliki programu Eagle - http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Dev/Arduino/Boards/RedBoard-v06.zip
  • Pliki oprogramowania do Arduino j.ang - https://www.arduino.cc/en/Main/Software
  • Dokumentacja języka programowania - https://www.arduino.cc/reference/en
  • Pełny opis Płyty Arduino UNO - https://store.arduino.cc/arduino-uno-rev3
  • Strony z projektami:
    • - https://create.arduino.cc/projecthub
    • - https://howtomechatronics.com/arduino-projects/
    • - https://circuitdigest.com/arduino-projects
    • - https://www.hackster.io/arduino/projects?page=2
    • - https://www.instructables.com/circuits/arduino/projects/
