Zestaw startowy UNO XXL-1 - Starter Kit UNO R3 - Zgodny z Arduino

Zestaw startowy UNO XXL-1 - Starter Kit UNO R3 - Zgodny z Arduino

  Opis produktu

Praktyczny zestaw startowy UNO R3 to idealny zestaw dla początkującego elektronika do nauki programowania w ARDUINO. Zestaw pozwala na zapoznanie się z podstawowymi elementami elektrycznymi, a także podstawami programowania mikrokontrolera.

Zestaw z UNO R3 zawiera elementy umożliwiające tworzenie prostych układów elektronicznych, opartych na modułach Arduino, które pozwalają zdobyć cenną wiedzę i doświadczenie do tworzenia bardziej skomplikowanych projektów w przyszłości.

Zawiera 77 szt. popularnych elementów elektronicznych i modułów, takich jak kondensator, tranzystor, dioda, rezystory, kolorowe diody LED dzięki czemu poznamy podstawowe elementy i możliwości mikrokontrolera.

Arduino to idealna platforma do nauki programowania ponieważ oprogramowanie jest uproszczonym językiem C / C++ i zupełnie darmowe.

Ponadto w internecie jest bardzo dużo materiałów dydaktycznych w postaci darmowych kursach wideo na YouTube, dużo artykułów i dużo baz gotowych projektów.

Społeczność Arduino Polska na FB to dziesiątki tysięcy osób, które zawsze pomogą. Dodatkowe portale jak elektroda i majsterkowo i wiele innych to źródło niekończącej się wiedzy i pomysłów.

W zestawie

Szczegółowy wykaz elementów poniżej. Zdjęcia są poglądowe i mogą nie oddawać stanu faktycznego zestawu.

• UNO R3 - 1 szt.

• JOYSTICK MODULE - 1 szt.

• MOTOR DRIVER MODULE - 1 szt.

• Silnik krokowy 28BYJ-48 z przekładnią - 5V 0.3A 0,03Nm

• HC-SR04 Ultrasonic Range Finder- 1 szt.

• 9G SERVO - 1 szt.
• LED 5x RED 5x GREEN 5xYELLOW 5xBLUE 4XWHITE - 20 szt. + 1.szt. LED RGB

• USB CABLE - 1 szt.

• DC-130 MOTOR - 1 szt.

• PILOT - 1 szt.

• PASSIVE BUZZER - 1 szt.

•  RESISTANCE - 100 szt.

• LCD 1602 - 1 szt.

• 1 channel module - 1 szt.
• 10K POTENCJOMETER - 1 szt.
• KONDENSATORY  2X100uF + 2x10uF- 4 szt.

• Zenner diode - 5 szt.

• TERMISTOR 1K NTC - 1 szt.
•  MR200-001 BREADBOARD  - 1 szt.
• 1 DIGITAL TUBE - 1 szt.

• PHOTORESISTANCE - 2 szt.

• IR RECEIVER SENSOR - 1 szt.

• JUMPER WIRE - 65 szt.

• 4 DIGITAL TUBE - 1 szt.

• SWITCHES  - 5 szt.
• SHIFT : L293D, 74HC595N - 1 szt.

• LED Display Driver IC MAX7219 - 1 szt.

•  LED MATRYCA 8x8 - czerwona - 1 szt.

• F-F CABLE 4 cable - 1 szt.

• 9V BATTERY WITH DC - 1 szt.

• CERAMIC CAPACITOR - 10 szt.

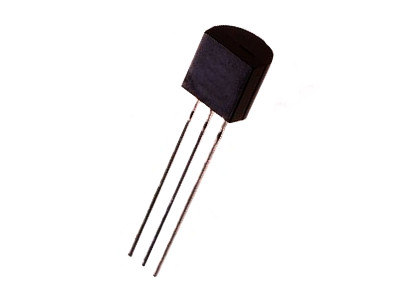

• Tranzystory PN2222A x5, BC547 x5, BC557 x5

• ARDUINO PROTOSHIELD - 1 szt.

• 2.54mm Male Pin Header Connector 40 pin - 1 szt.

• Power Supply AC/DC ADAPTER 100 - 240V - 1 szt

Szczegółowy spis

• UNO R3 - 1 szt.
• MODUŁ JOYSTICKA - 1 szt.
• STEROWNIK SILNIKA KROKOWEGO - 1 szt.
• HC-SR04 DALMIERZ ULTRADŹWIĘKOWY - 1 szt.
• 9G SERVO - 1 szt.
• LED 5x RED 5x GREEN 5xYELLOW 5xBLUE 5xWHITE - 25 szt.
• LED RGB - 1 szt.
• USB PRZEWÓD DO ARDUINO - 1 szt.
• DC-130 SILNIK DC - 1 szt.
• PILOT - 1 szt.
• BUZZER - 1 szt.
• ZESTAW REZYSTORÓW O RÓŻNYCH WARTOŚCIACH - 100 szt.
• LCD 1602 WYŚWIETLACZ 16 ZNAKÓW, 2 WIERSZE - 1 szt.
• MODUŁ PRZEKAŹNIKA 1CH. - 1 szt.
• 10K POTENCJOMETER - 1 szt.
• KONDENSATORY 2X100uF + 2x10uF 50V - 4 szt.
• DIODY 1N400 MIC - 5 szt.
• TERMISTOR 1K NTC - 1 szt.
• MR200-001 PŁYTKA STYKOWA - PROTOTYPOWA - 1 szt.
• WYŚWIETLACZ SIEDMIOSEGMENTOWY 1 ZNAK - 1 szt.
• WYŚWIETLSACZ SIEDMIOSEGMENTOWY 4 ZNAKI
• FOTOREZYSTOR - 2 szt.
• ODBIORNIK PODCZERWIENI IR - VS1838B - 1 szt.
• ZWORKI PRZEWODY MĘSKO-MĘSKIE - 65 szt.
• PRZYCISKI CHWILOWE microswitch tact  - 5 szt.
• SHIFT REJESTR PRZESUWNY 74HC959N - 1 szt.
• SHIFT MOSTEK H L293D - 1szt.
• LED Display Driver IC MAX7219 - 1 szt.
• PRZEWODY ŻEŃSKO-ŻEŃSKIE - 4 szt.
• MATRYCA LED 8X8 MATRIX - 1 szt.
• GNIAZDO BATERII 9V A WTYKIEM DC - 1 szt.
• KONDENSATORY CERAMICZNE - 10 szt.
• ARDUINO PROTOSHIELD - 1 szt.
• 2.54mm WTYKI KOŁOWE 40 pin - 1 szt.
• ZASILACZ  100 - 240V - 1 szt.
• SILNIK KROKOWY - 1 szt.
• PRZEKAŹNIK 1CH. - 1 szt.
• ZESTAW TRANZYSTORÓW - 15 szt.
• AKCELEROMETR MPU-6050 /GY-521, I2C - 1 szt.

Opis płytki głównej UNO R3

• Napięcie zasilania: 7 V do 12 V
• W pełni kompatybilny z Arduino Uno Rev3
• Mikrokontroler: ATmega328 - napięcie pracy 5V
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 1 kB
• wejścia IN-OUT 14 w tym aż 6 PWM
• wydajność prądowa pojedynczego pinu 40mA
• Ilość wejść analogowych: 6 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Konektor: gniazdo USB
• Przylutowane złącze ISP
• Wymiary płytki: 75 x 54 x 15 mm
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
•  w zestawie kabel USB
• Moduł w pełni zgodny z Arduino Uno R3. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)
• Moduł posiada:
• mikrokontroler ATmega328 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
• 14 cyfrowych wejść/wyjść,
• 6 kanałów PWM - np. do sterowania serwami / silnikami np SG-90


• 6 wejść analogowych
• popularne interfejsy komunikacyjne
• złącze USB na CH340
• gniazdo zasilające DC
• przycisk RESET
• wyprowadzenia służące do podłączenia programatora AVR.
• W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
• moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanowe oraz Diecimila
• standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader  - opis http://majsterkowo.pl/od-czego-zaczac-zabawe-z-arduino/

• Zasilanie:
• Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
• Wejścia/wyjścia
• Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
• Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
• Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
• Programowanie:  Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB.
• Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
• Poprzez złącze ISCP do programowania można użyć Programatora PL2303
• Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2

 Przydatne strony

• Sterownik do układu USB - http://www.driverscape.com/download/usb-serial-ch341

• Oprogramowanie do Arduino - http://arduino.cc/en/Main/Software

• Pliki programu Eagle - http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Dev/Arduino/Boards/RedBoard-v06.zip

• Pliki oprogramowania do Arduino j.ang - https://www.arduino.cc/en/Main/Software

• Dokumentacja języka programowania -  https://www.arduino.cc/reference/en

• Pełny opis Płyty Arduino UNO -  https://store.arduino.cc/arduino-uno-rev3
• Strony z projektami:
• - https://create.arduino.cc/projecthub
• - https://howtomechatronics.com/arduino-projects/
• - https://circuitdigest.com/arduino-projects
• - https://www.hackster.io/arduino/projects?page=2
• - https://www.instructables.com/circuits/arduino/projects/

Schemat płytki

 Materiały wideo
