Złącza do płytek

Złącza do płytek – do czego służą i kiedy warto je wybrać?

Złącza do płytek to elementy montowane bezpośrednio na PCB, które pozwalają szybko i pewnie podłączyć przewody, moduły lub drugą płytkę. W praktyce są używane przy budowie sterowników, zasilaczy, modułów DIY, automatyki, modeli RC, naprawach elektroniki i prototypowaniu. To kategoria dla osób, które chcą zrobić połączenie schludniej, wygodniej i bez lutowania przewodu na stałe.

W tej kategorii znajdziesz przede wszystkim rozwiązania do montażu przewodów na płytce, m.in. złącza ARK, listwy zaciskowe rozłączalne oraz złącza bezśrubowe do PCB. Różnią się liczbą pinów, rastrem, sposobem montażu przewodu i wygodą serwisowania. 🔌

Co daje zastosowanie złączy do PCB w praktyce?

Dobrze dobrane złącze do płytki rozwiązuje kilka typowych problemów naraz: ułatwia montaż, przyspiesza podłączanie przewodów i pozwala łatwiej odpiąć instalację podczas serwisu. To szczególnie ważne, gdy urządzenie trzeba rozebrać, przetestować albo wymienić moduł bez rozlutowywania całego układu.

• ✅ szybkie podłączenie zasilania, czujników, silników i sygnałów sterujących,
• ✅ łatwiejszy montaż przewodów w obudowie,
• ✅ prostszy serwis i wymiana modułów,
• ✅ mniejsze ryzyko wyrwania przewodu z płytki,
• ✅ porządek w projekcie DIY i warsztatowym.

Jakie złącza do płytek znajdziesz w tej kategorii?

Złącza ARK do lutowania PCB

To jeden z najczęściej wybieranych typów przy prostych i średnio obciążonych połączeniach. Sprawdzają się tam, gdzie przewody mają być przykręcane do płytki w sposób trwały i czytelny. Często wybierane są do zasilania, wyjść przekaźnikowych, sterowników LED, modułów automatyki i projektów hobbystycznych. ⚙️

Listwy zaciskowe rozłączalne

Jeśli zależy Ci na tym, aby część przewodowa mogła być odpinana od płytki, warto iść w stronę złączy rozłączalnych. To wygodne rozwiązanie do urządzeń serwisowalnych, prototypów i modułów montowanych w obudowach. Jedna część zostaje na PCB, a druga na wiązce przewodów.

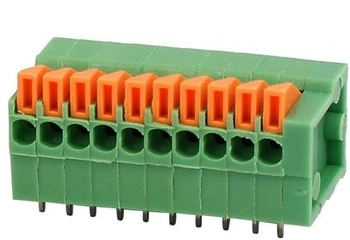

Złącza bezśrubowe do PCB

To dobry wybór tam, gdzie liczy się szybki montaż przewodu i wygodna obsługa. Zamiast śruby przewód blokowany jest mechanicznie w zacisku. Takie rozwiązanie jest praktyczne przy częstych zmianach połączeń, testach, stanowiskach warsztatowych i lekkiej automatyce. 🛠️

Jak wybrać złącze do płytki?

Przy wyborze nie patrz tylko na liczbę pinów. Najważniejsze są parametry mechaniczne i sposób podłączenia przewodu. Dobrze dobrane złącze oszczędza sporo czasu już na etapie montażu.

1. Liczba pinów

Najprostszy parametr, ale kluczowy. Jeśli podłączasz zasilanie i dwa sygnały, potrzebujesz innego złącza niż do większej wiązki przewodów. Lepiej dobrać dokładnie tyle torów, ile potrzeba, bez sztucznego łączenia kilku małych elementów.

2. Raster

Raster to odstęp między pinami. Musi pasować do projektu PCB. W praktyce często spotyka się m.in. raster 3,5 mm lub 5 mm. 📏 Jeśli płytka została już zaprojektowana, ten parametr musi zgadzać się co do milimetra.

3. Sposób montażu przewodu

• śrubowy – dobry do bardziej klasycznych instalacji i pewnego docisku przewodu,
• bezśrubowy – wygodny, gdy często wpinasz i wypinasz przewody,
• rozłączalny – praktyczny tam, gdzie moduł ma być łatwo demontowalny.

4. Przekrój przewodu

Nie każde złącze przyjmie taki sam przewód. Zbyt gruba żyła może się nie zmieścić, a zbyt cienka nie będzie dobrze trzymana. Jeśli robisz układ zasilania, sterowanie silnikiem albo moduł z wyższym prądem, ten punkt ma znaczenie nie tylko montażowe, ale też eksploatacyjne. 🔋

5. Warunki pracy

W urządzeniach stacjonarnych można pozwolić sobie na bardziej standardowe rozwiązania. W modelach RC, urządzeniach mobilnych i konstrukcjach narażonych na drgania lepiej sprawdzają się połączenia dobrze trzymające przewód i niewrażliwe na przypadkowe poluzowanie. 🚗

Na co zwrócić uwagę przed zakupem?

• 💡 sprawdź raster na płytce przed zamówieniem,
• 💡 policz realnie potrzebne piny, również dla masy i zasilania,
• 💡 upewnij się, czy potrzebujesz wersji rozłączalnej czy stałej,
• 💡 dobierz złącze do średnicy i typu przewodu,
• 💡 przy częstym serwisie wybieraj modele wygodne do szybkiego odpinania,
• 💡 przy montażu w ciasnej obudowie sprawdź wysokość i kierunek wyprowadzenia przewodów.

Typowe zastosowania złączy do płytek

To nie jest kategoria tylko do modeli RC. Złącza do PCB przydają się wszędzie tam, gdzie płytka ma współpracować z przewodami lub innym modułem.

• 🔧 sterowniki i moduły DIY,
• 🔌 zasilacze, rozdzielacze napięcia i układy zasilania,
• 🏠 instalacje niskonapięciowe i automatyka domowa,
• 🚗 elektronika samochodowa i projekty warsztatowe,
• ⚙️ prototypowanie i testowanie układów,
• 📦 urządzenia w obudowach wymagające łatwego serwisu.

Najczęstsze błędy przy doborze złączy do PCB

• 🚨 wybór złego rastra i brak możliwości wlutowania w płytkę,
• 🚨 dobór zbyt małej liczby pinów,
• 🚨 montaż przewodu o zbyt dużym przekroju,
• 🚨 użycie złącza nierozłączalnego tam, gdzie urządzenie trzeba regularnie rozbierać,
• 🚨 pomijanie miejsca potrzebnego na śrubokręt lub wypięcie wtyku.

Kiedy wybrać złącze śrubowe, a kiedy bezśrubowe?

Złącze śrubowe warto wybrać wtedy, gdy połączenie ma być stabilne, przewód podłączasz rzadko, a liczy się prosty i znany sposób montażu. To dobry wybór do zasilania, prostych sterowników i modułów montowanych na stałe.

Złącze bezśrubowe lepiej sprawdza się przy szybszym montażu, częstszych zmianach okablowania i pracach testowych. W warsztacie jest po prostu wygodniejsze.

Złącze rozłączalne wygrywa wtedy, gdy płytkę trzeba okresowo wyjąć z obudowy albo odłączyć całą wiązkę przewodów bez odkręcania każdej żyły osobno. ⭐

W praktyce: jakie złącze wybrać do konkretnego zastosowania?

• Do prostego modułu zasilania – zwykle dobrze sprawdza się złącze ARK.
• Do płytki serwisowanej w obudowie – wygodne będzie złącze rozłączalne.
• Do prototypów i stanowiska testowego – praktyczne będzie złącze bezśrubowe.
• Do urządzeń z większą liczbą przewodów – warto dobrać wariant z odpowiednią liczbą pinów zamiast łączyć kilka osobnych złącz.

Powiązane kategorie, które mogą się przydać

Przy kompletowaniu elementów do montażu warto zajrzeć także do kategorii powiązanych, takich jak gniazda, inne elementy elektryki oraz akcesoria do przewodów i połączeń. Dzięki temu łatwiej skompletujesz cały układ: od PCB, przez przewody, aż po końcowe podłączenie urządzenia.

FAQ – pytania, które pojawiają się najczęściej

Czy złącza do płytek nadają się tylko do elektroniki RC?

Nie. Sprawdzają się również w automatyce, urządzeniach DIY, naprawach elektroniki, zasilaniu modułów i projektach warsztatowych.

Co oznacza raster złącza?

To odległość między sąsiednimi pinami. Musi być zgodna z otworami na płytce PCB.

Czy lepsze będzie złącze śrubowe czy bezśrubowe?

To zależy od zastosowania. Śrubowe jest klasyczne i pewne, bezśrubowe wygodniejsze przy szybkich zmianach przewodów.

Kiedy warto wybrać złącze rozłączalne?

Gdy urządzenie trzeba rozbierać, serwisować albo odłączać wiązkę przewodów bez odkręcania każdego toru osobno.

Jeśli szukasz praktycznego sposobu na podłączenie przewodów do PCB, złącza do płytek to jeden z tych elementów, które realnie ułatwiają montaż i późniejszą obsługę urządzenia. Dobrze dobrane złącze to mniej problemów przy składaniu, uruchamianiu i serwisie. 🔧
