Moduł radiowy HC-12 44382A to moduł bezprzewodowy, działa na częstotliwości 433 MHz w zasięgu do 1000 metrów. Zasilany jest napięciem od 3,2V do 5,5V. Komunikuje się przez interfejs UART (TX, RX) m. in. z Arduino.
Moduł radiowy HC-12 44382A 433 MHz – do bezprzewodowej komunikacji UART na duże odległości
HC-12 to prosty w użyciu moduł radiowy 433 MHz do przesyłania danych pomiędzy mikrokontrolerami, np. Arduino. Jeśli chcesz wysłać odczyt z czujnika, komendę sterującą albo prosty tekst bez budowania rozbudowanej sieci bezprzewodowej, ten moduł jest praktycznym wyborem. ✅
Komunikuje się przez UART (TX, RX), więc od strony programu działa podobnie jak zwykły port szeregowy. To oznacza mniej kombinowania przy uruchomieniu i łatwiejsze testy w projektach DIY, warsztatowych i terenowych.
W zestawie znajduje się antena sprężynowa, a sam moduł ma również złącze u.FL do podłączenia anteny zewnętrznej.
Moduł HC-12 z dołączoną anteną sprężynową – gotowy do montażu w projekcie.
Do czego przyda się HC-12 w praktyce? 💡
bezprzewodowe połączenie Arduino z Arduino,
zdalny odczyt danych z czujników temperatury, wilgotności lub wejść alarmowych,
sterowanie urządzeniami na odległość w warsztacie, garażu lub terenie,
projekty pojazdów inspekcyjnych, robotów i układów telemetrycznych,
przesył prostych ramek danych bez konieczności wdrażania skomplikowanych protokołów.
To rozwiązanie sprawdza się tam, gdzie liczy się duży zasięg, prosta integracja i szybkie uruchomienie. W wielu projektach hobbystycznych HC-12 jest wygodniejszy niż moduły wymagające osobnej obsługi pakietów radiowych.
Jak działa ten moduł?
HC-12 przesyła dane radiowo w paśmie 433 MHz. Z punktu widzenia użytkownika wysyłasz dane przez UART, a moduł sam zajmuje się ich transmisją bezprzewodową. Nie musisz ręcznie budować warstwy radiowej do prostych zastosowań. ⚙️
Po stronie mikrokontrolera podłączasz:
TXD – nadawanie danych,
RXD – odbiór danych,
VCC – zasilanie od 3,2 V do 5,5 V,
GND – masa,
SET – wejście konfiguracji parametrów modułu.
To dobry wybór, jeśli zależy Ci na szybkim uruchomieniu komunikacji bezprzewodowej bez wchodzenia od razu w bardziej złożone systemy radiowe.
Kompaktowy format ułatwia montaż w obudowie, robocie lub urządzeniu pomiarowym.
Najważniejsze zalety 🔧
prosta komunikacja UART – łatwe podłączenie do Arduino i innych mikrokontrolerów,
zasięg do 1000 m – zależnie od warunków pracy i anteny,
zasilanie 3,2 V do 5,5 V – wygodna współpraca z popularnymi platformami,
możliwość konfiguracji – kanał, częstotliwość, moc nadawania, tryby pracy,
tryb uśpienia – przydatny w projektach bateryjnych,
małe wymiary – łatwy montaż w urządzeniach mobilnych i stacjonarnych.
Kompatybilność 🔌
Moduł można stosować z układami korzystającymi z komunikacji szeregowej UART, między innymi:
Arduino Uno, Nano, Mega, Pro Mini,
ESP8266 i ESP32 – jeśli projekt używa UART i poprawnego poziomu zasilania,
STM32, AVR, PIC i inne mikrokontrolery z portem szeregowym,
własne sterowniki, centrale i rejestratory danych.
W praktyce HC-12 sprawdza się jako bezprzewodowy „przedłużacz” portu szeregowego.
Na co zwrócić uwagę przed zakupem? 🚨
To nie jest moduł Wi‑Fi ani Bluetooth – działa w paśmie 433 MHz i komunikuje się przez UART.
Zasięg zależy od warunków – ściany, metalowe obudowy, zakłócenia i sposób montażu anteny mają duży wpływ na wynik.
Poniżej 1 m moduł może działać nieprawidłowo – producent wskazuje zakres pracy od 1 m do 1000 m.
Goldpiny nie są dołączone – otwory są przygotowane pod raster 2,54 mm, ale złącza trzeba dokupić osobno.
Wymaga konfiguracji w niektórych projektach – do zmiany parametrów wykorzystuje pin SET.

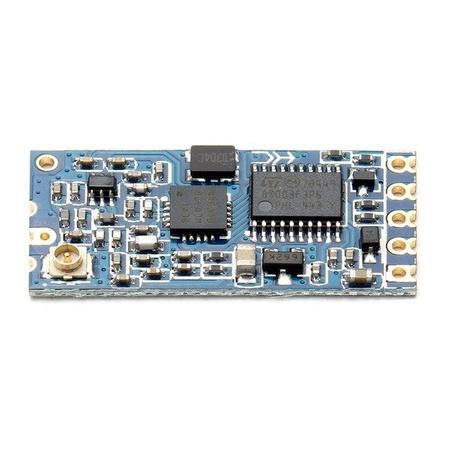

Na płytce znajdziesz pola pod goldpiny oraz złącze u.FL do anteny zewnętrznej.
Konfiguracja i funkcje użytkowe
HC-12 ma pin SET, który pozwala wejść w tryb konfiguracji. Dzięki temu możesz dopasować moduł do swojego projektu, zamiast ograniczać się do ustawień domyślnych. 🛠️
zmiana prędkości transmisji,
zmiana mocy nadawania,
zmiana kanału nadawania,
zmiana częstotliwości pracy,
włączenie trybu SLEEP.
To ważne szczególnie wtedy, gdy używasz kilku zestawów jednocześnie albo budujesz urządzenie zasilane z akumulatora. Tryb uśpienia może ograniczyć pobór prądu do 22 μA.
Wskazówki montażowe i typowe błędy
📡 Nie montuj anteny tuż przy dużych elementach metalowych – może to pogorszyć zasięg.
🔌 Sprawdź poprawność połączeń TX i RX – najczęstszy błąd to zamiana linii lub brak wspólnej masy.
🔋 Zadbaj o stabilne zasilanie – przy problemach z transmisją warto sprawdzić spadki napięcia.
📏 Nie testuj modułów zbyt blisko siebie – poniżej 1 m mogą wystąpić błędy działania.
⚙️ Przed uruchomieniem sprawdź ustawienia obu modułów – kanał i parametry transmisji powinny być zgodne.
Przykładowe zastosowania DIY 🏠🚗
bezprzewodowy termometr lub sterownik temperatury,
zdalny alarm do garażu, bramy lub warsztatu,
przesył danych z czujników w szklarni, na działce lub w magazynie,
telemetria robota mobilnego albo pojazdu RC,
bezprzewodowe łącze szeregowe między dwiema płytkami sterującymi.
Jeśli budujesz system, który ma wysłać prostą informację „z punktu A do punktu B”, HC-12 jest rozwiązaniem praktycznym i łatwym do wdrożenia.
Moduł często stosowany jako bezprzewodowy most UART w projektach Arduino.
Dane techniczne 📦
Model
HC-12 44382A
Częstotliwość pracy
433,4 MHz do 473 MHz
Zasilanie
3,3 V do 5,5 V
Interfejs komunikacyjny
UART
Pobór prądu w stanie spoczynku
3,4 mA
Tryb uśpienia
22 μA
Moc wyjściowa
10 dB
Sterownik
CC1101
Zasięg transmisji
1 m do 1000 m
Szybkość transmisji danych
do 236000 bps
Złącze antenowe
u.FL + antena w zestawie
Raster otworów
2,54 mm
Wymiary
27,8 x 14,4 x 4 mm
Wyprowadzenia pinów
SET – wejście do zmiany ustawień modułu, domyślnie podciągnięte do VCC przez rezystor 10 kΩ,
TXD – wyjście nadawania UART,
RXD – wejście odbioru UART,
GND – masa,
VCC – zasilanie 3,2 V do 5,5 V.
Mały format i prosty interfejs pozwalają szybko wdrożyć moduł w projekcie.
FAQ – najczęstsze pytania ❓
Czy HC-12 działa z Arduino Uno?
Tak. Moduł współpracuje z Arduino przez UART i jest często używany właśnie z Uno, Nano oraz Mega.
Czy moduł nadaje się do przesyłania danych z czujników?
Tak. To jedno z typowych zastosowań – np. temperatura, alarmy, stany wejść, telemetria lub proste komendy sterujące.
Czy w zestawie są piny goldpin?
Nie. Moduł ma otwory pod raster 2,54 mm, ale złącza należy dokupić osobno.
Czy można podłączyć inną antenę?
Tak. Moduł ma złącze u.FL do podłączenia anteny zewnętrznej.
Czy dwa moduły zadziałają od razu po podłączeniu?
W prostych przypadkach tak, ale w praktyce warto sprawdzić, czy oba mają zgodne ustawienia transmisji i kanału.
W zestawie otrzymujesz moduł HC-12 oraz antenę sprężynową.
Zawartość zestawu 📦
moduł radiowy HC-12 44382A 433 MHz – 1 szt.,
antena – 1 szt.
Krótko: czy to dobry wybór?
Jeśli szukasz modułu do bezprzewodowego przesyłania danych UART na większą odległość, HC-12 będzie sensownym rozwiązaniem. Daje prostą integrację z Arduino, możliwość konfiguracji i szerokie zastosowanie w projektach DIY, pomiarowych oraz sterujących. ⭐
