Adapter Zasilacza Komputerowego ATX XH-M229 USB Zasilania 3.3V 5V 12V

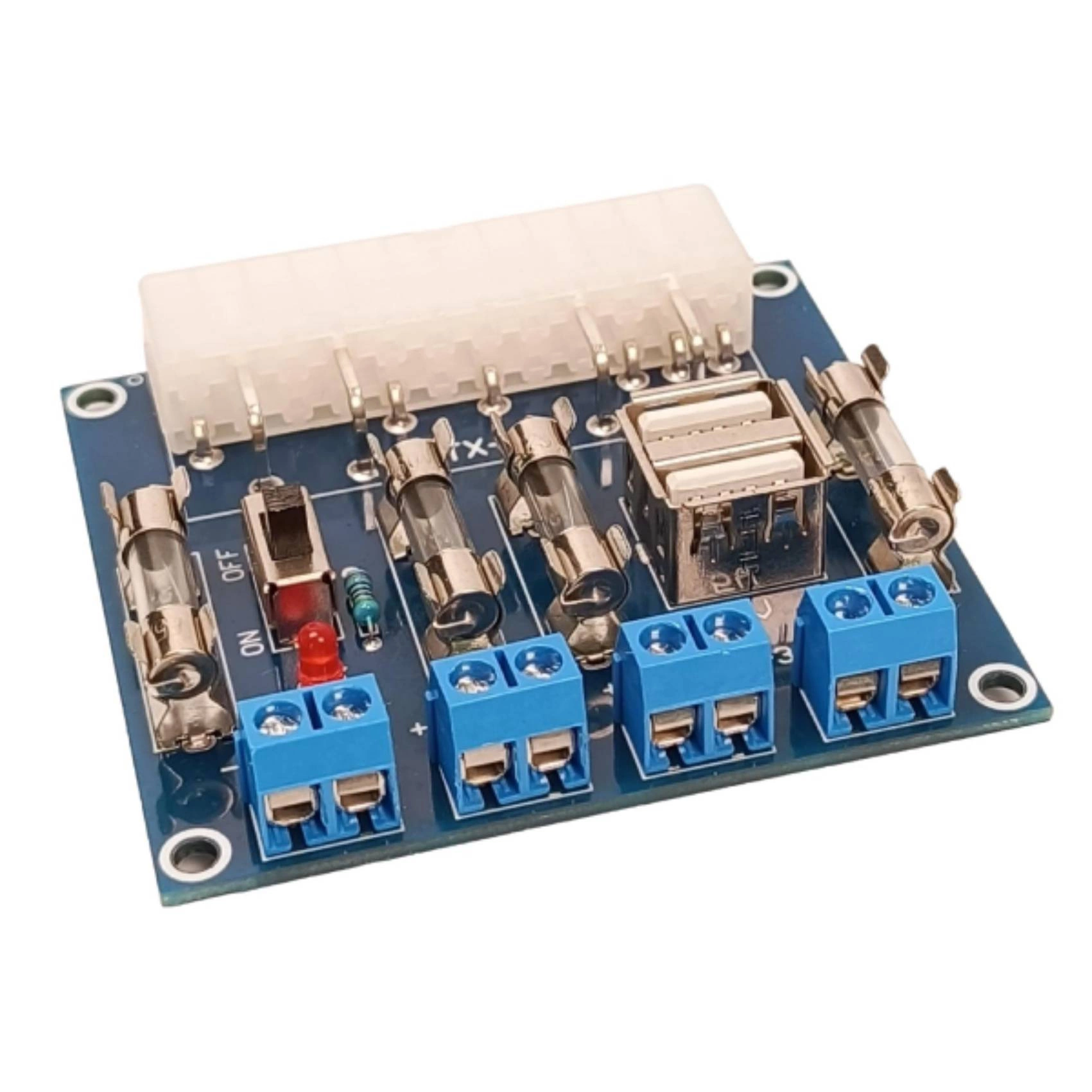

Adapter zasilacza ATX XH-M229 – prosty sposób na zasilanie warsztatowe z PSU komputerowego

Jeśli masz sprawny zasilacz ATX i chcesz używać go poza komputerem, moduł XH-M229 pozwala wygodnie wyprowadzić najczęściej używane napięcia na złącza śrubowe. To praktyczne rozwiązanie do warsztatu, elektroniki, testów, prototypowania i projektów DIY. 🔌🛠️

Zamiast przerabiać przewody zasilacza ręcznie, wpinasz wtyk 20 pin lub 24 pin w płytkę i korzystasz z wyjść 12 V, -12 V, 5 V i 3,3 V. Na pokładzie jest też włącznik ON/OFF, dioda LED sygnalizująca pracę oraz bezpieczniki 5 A dla poszczególnych linii.

Do czego przydaje się ten moduł w praktyce?

XH-M229 sprawdza się tam, gdzie potrzebujesz stabilnych napięć z popularnego zasilacza komputerowego bez budowania własnego panelu z przewodów.

• ✅ zasilanie płytek stykowych i układów testowych
• ✅ warsztatowe źródło napięcia do elektroniki i automatyki
• ✅ uruchamianie modułów 12 V, 5 V i 3,3 V
• ✅ testowanie wentylatorów, sterowników, przekaźników i pasków LED
• ✅ szybkie wykorzystanie starego zasilacza ATX w projekcie DIY
• ✅ stanowisko serwisowe do prostych prac diagnostycznych

To dobry wybór, gdy chcesz zasilić kilka urządzeń o różnych napięciach i mieć porządek na stanowisku pracy. 💡

Jak działa adapter ATX XH-M229?

Moduł podłącza się bezpośrednio do złącza zasilacza ATX. Po wpięciu wtyczki i włączeniu przełącznika napięcia z zasilacza są dostępne na zaciskach śrubowych opisanych na płytce.

W praktyce oznacza to, że nie musisz przecinać przewodów ani robić własnych mostków. Wystarczy kompatybilny zasilacz komputerowy oraz poprawne wpięcie złącza.

• Włącznik ON/OFF – uruchamia moduł wygodnie z poziomu płytki
• Dioda LED – pokazuje, że zasilanie jest aktywne
• Bezpieczniki 5 A – zabezpieczają poszczególne wyjścia
• Złącza śrubowe – ułatwiają stabilne podłączenie przewodów

Najważniejsze cechy, które naprawdę mają znaczenie

• Kompatybilność z ATX i częścią BTX – obsługa złączy 20 pin oraz 24 pin
• Kilka napięć na jednej płytce – 12 V, -12 V, 5 V, 3,3 V
• Bezpieczniejsze użytkowanie – osobne bezpieczniki 5 A dla kanałów
• Wygodna obsługa – jeden przełącznik i dioda statusu
• Łatwiejszy montaż przewodów – terminale śrubowe zamiast luźnych kabli
• Kompaktowy format – moduł nie zajmuje dużo miejsca na stole

Kompatybilność – z czym będzie działać?

Moduł jest przeznaczony do współpracy ze standardowymi zasilaczami komputerowymi ATX oraz z wybranymi modelami BTX, jeśli mają odpowiednie złącze.

Przed zakupem sprawdź:

• ✅ czy Twój zasilacz ma wtyk 24 pin lub 20 pin
• ✅ czy zależy Ci na napięciach dostępnych na płytce: 12 V, -12 V, 5 V, 3,3 V
• ✅ czy chcesz podłączać przewody do zacisków śrubowych, a nie bezpośrednio do kabli zasilacza

Ważne: dla wtyczki 20 pin należy wpiąć ją od strony oznaczenia kropki na PCB.

Na co uważać przed zakupem?

• 🚨 W opisie technicznym producent wskazuje brak USB, mimo że w nazwie produktu może pojawiać się takie określenie
• 🚨 To nie jest klasyczny regulowany zasilacz laboratoryjny – moduł tylko wyprowadza napięcia dostępne z zasilacza ATX
• 🚨 Parametry końcowe zależą także od użytego zasilacza komputerowego

Jak używać modułu krok po kroku?

1. Podłącz wtyk zasilacza ATX do gniazda na płytce.
2. Jeśli używasz wtyczki 20 pin, wsuń ją od strony oznaczonej kropką.
3. Przykręć przewody odbiornika do odpowiednich zacisków wyjściowych.
4. Ustaw moduł stabilnie na stole lub zamontuj w obudowie.
5. Włącz zasilanie przełącznikiem ON/OFF.
6. Sprawdź diodę LED i poprawność napięcia przed podłączeniem wrażliwej elektroniki.

Praktyczne wskazówki

• 🔧 zawsze sprawdzaj polaryzację przed pierwszym uruchomieniem
• 🔧 nie podłączaj odbiornika „na skróty”, jeśli możesz użyć zacisków śrubowych
• 🔧 przy prototypowaniu dobrze opisać sobie przewody dla 3,3 V, 5 V i 12 V
• 🔧 jeśli zasilasz delikatne układy, warto dodatkowo skontrolować napięcie miernikiem

Bezpieczeństwo i ograniczenia

To moduł wygodny, ale nadal pracuje z zasilaczem komputerowym, więc warto zachować podstawowe zasady bezpieczeństwa. ⚠️

• nie wykonuj podłączeń przy włączonym zasilaniu
• nie przekraczaj możliwości użytego zasilacza ATX
• zadbaj o poprawne dokręcenie przewodów w złączach śrubowych
• chroń płytkę przed zwarciem i przypadkowym kontaktem z metalowymi elementami
• jeśli używasz obudowy akrylowej z zestawu, złóż ją przed stałą pracą na stole

Osobne bezpieczniki 5 A na wyjściach to praktyczne zabezpieczenie, ale nie zastępują ostrożnego montażu i rozsądnego obciążenia linii. 🔋

Specyfikacja techniczna

FAQ – pytania, które najczęściej pojawiają się przed zakupem

Czy ten adapter pasuje do każdego zasilacza komputerowego?

Nie do każdego. Jest przeznaczony do standardowych zasilaczy ATX i części zasilaczy BTX ze złączem 20 pin lub 24 pin. Przed zakupem sprawdź typ wtyczki.

Czy moduł ma wyjście USB?

Według danych technicznych USB: brak. Jeśli zależy Ci na zasilaniu przez USB, warto sprawdzić inny wariant modułu.

Czy trzeba przerabiać zasilacz ATX?

Nie. To właśnie główna zaleta tego rozwiązania – moduł pozwala użyć zasilacza bez cięcia i rozprowadzania przewodów ręcznie.

Do czego można użyć napięcia 3,3 V, 5 V i 12 V?

Do zasilania elektroniki użytkowej, płytek testowych, modułów sterujących, wentylatorów, oświetlenia i wielu projektów DIY, o ile ich wymagania napięciowe są zgodne.

Czy to dobry wybór do warsztatu hobbystycznego?

Tak, szczególnie jeśli masz już zasilacz ATX i potrzebujesz prostego, uporządkowanego sposobu na wyprowadzenie kilku napięć w jednym miejscu. 🛠️

Podsumowanie

XH-M229 to praktyczny adapter do zamiany zasilacza komputerowego ATX w wygodne źródło napięć warsztatowych. Daje szybki dostęp do 12 V, -12 V, 5 V i 3,3 V, porządkuje podłączenie przewodów i ułatwia codzienną pracę przy projektach elektronicznych.

Jeśli chcesz wykorzystać zasilacz ATX do testów, prototypowania i zasilania modułów bez ręcznego przerabiania wiązki kabli, ten typ płytki jest po prostu wygodny i czytelny w użyciu. ✅
