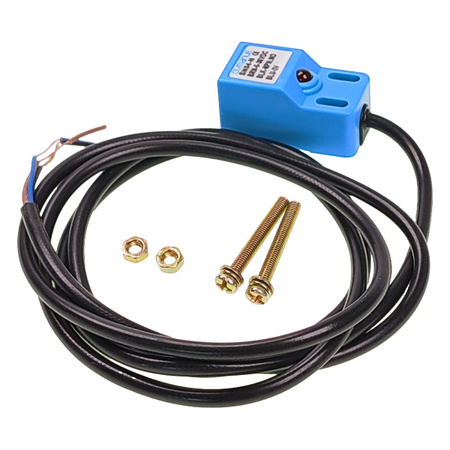

Czujnik indukcyjny zbliżeniowy prostokątny PNP NO - 4mm - 6-36VDC - z przewodem SN04-P

Czujnik indukcyjny PNP NO 4 mm – do wykrywania metalu w automatyce, DIY i warsztacie

SN04-P to prostokątny czujnik indukcyjny z wyjściem PNP NO, który wykrywa metalowe obiekty z odległości do 4 mm. Sprawdza się tam, gdzie potrzebujesz bezdotykowej detekcji: przy krańcówkach, licznikach obrotów, pozycjonowaniu elementów, prostych układach automatyki i projektach DIY. ✅

Po wykryciu metalu czujnik podaje stan wysoki na wyjściu i zapala się czerwona dioda LED, więc od razu widać, czy sygnał został zadziałany.

Do czego możesz go użyć?

• ⚙️ jako bezdotykowy czujnik pozycji ruchomego elementu,
• 🛠️ zamiast klasycznej krańcówki mechanicznej,
• 📦 do wykrywania obecności metalowej części na prowadnicy lub podajniku,
• 🔧 w maszynach DIY, drukarkach, prostych układach warsztatowych i hobbystycznych,
• 🚗 do projektów motoryzacyjnych i stanowisk testowych, jeśli układ pracuje w zakresie zasilania DC 6-36 V,
• 💡 do zliczania przejść metalowych znaczników lub elementów.

Jak działa ten czujnik?

Czujnik indukcyjny reaguje wyłącznie na metal. Nie wykrywa drewna, plastiku, papieru czy szkła. To ważne, jeśli szukasz czujnika obecności dowolnego obiektu – tutaj wykrywanym materiałem musi być element metalowy. 🚨

Wersja PNP NO oznacza:

• PNP – po zadziałaniu na wyjściu pojawia się dodatni potencjał,
• NO – wyjście jest normalnie otwarte, czyli aktywuje się dopiero po wykryciu obiektu.

To typ często stosowany w sterownikach, modułach wejściowych i układach, które oczekują sygnału dodatniego na wejściu.

Najważniejsze cechy w praktyce

• ✅ Zasięg detekcji 4 mm – do krótkodystansowego wykrywania metalowych elementów.
• ✅ Zasilanie DC 6-36 V – łatwe dopasowanie do wielu instalacji i układów sterowania.
• ✅ Wyjście 3-przewodowe PNP NO – typowe rozwiązanie do automatyki i elektroniki użytkowej.
• ✅ Diody LED – szybka kontrola działania bez miernika.
• ✅ Przewód 1 m – wygodne podłączenie bez osobnego złącza.

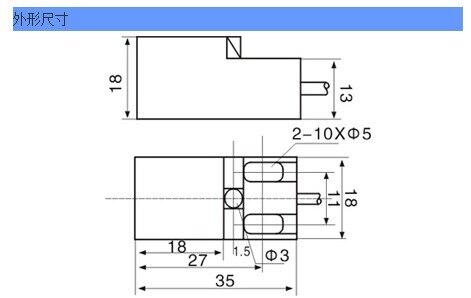

• ✅ Kompaktowa obudowa 18 x 18 x 36 mm – łatwiejszy montaż tam, gdzie jest mało miejsca.

Podłączenie przewodów

Ten model ma 3 przewody:

• brązowy – zasilanie +,
• niebieski – zasilanie -,
• czarny – wyjście sygnałowe NO.

Po wykryciu metalu na przewodzie wyjściowym pojawia się stan wysoki. 🔌

Na co uważać przed zakupem?

• ❓ To jest wersja PNP, nie NPN – sprawdź, jakiego typu wejścia wymaga Twój sterownik lub moduł.
• ❓ To jest NO, czyli normalnie otwarty – jeśli potrzebujesz odwrotnej logiki działania, szukaj wersji NC.
• ❓ Czujnik wykrywa metal, nie wszystkie materiały.
• ❓ Zasięg do 4 mm oznacza pracę z bliskiej odległości – trzeba dobrze ustawić położenie czujnika względem obiektu.

Montaż i użytkowanie

Przy montażu ustaw czujnik tak, aby wykrywany metal pojawiał się w jego polu pracy z niewielkim zapasem. W praktyce warto zostawić margines i nie pracować stale „na granicy” 4 mm, bo wpływ na wykrywanie ma również kształt i wielkość elementu metalowego. 📏

Dioda LED bardzo pomaga podczas pierwszego uruchomienia – możesz od razu sprawdzić, czy obiekt jest poprawnie widziany przez czujnik.

Typowe zastosowania

• wykrywanie położenia blaszki, śruby, uchwytu lub znacznika,
• detekcja zamknięcia osłony z metalowym elementem,
• zliczanie obrotów lub przejść elementu metalowego,
• czujnik obecności detalu na stanowisku montażowym,
• proste systemy automatyki w garażu, warsztacie i pracowni.

Specyfikacja techniczna

Kompatybilność

Czujnik będzie odpowiedni, jeśli Twój układ:

• pracuje z zasilaniem DC 6-36 V,
• oczekuje sygnału z czujnika PNP,
• wymaga wyjścia NO,
• ma wykrywać metalowy obiekt w niewielkiej odległości.

Jeśli masz wejście NPN albo potrzebujesz wykrywania niemetalowych przedmiotów, ten model nie będzie właściwym wyborem. 🚨

FAQ – najczęstsze pytania

Czy ten czujnik wykrywa aluminium i stal?

Jest przeznaczony do wykrywania metalu. Skuteczność zależy od rodzaju i wielkości elementu oraz jego odległości od czoła czujnika.

Czy mogę użyć go jako krańcówki?

Tak, jeśli zamiast fizycznego styku chcesz bezdotykowo wykrywać metalowy element dochodzący do pozycji krańcowej.

Czy działa z Arduino lub innym sterownikiem?

Może współpracować z różnymi układami sterowania, ale trzeba sprawdzić zgodność napięcia zasilania i typu wejścia PNP. To kluczowe przed podłączeniem. 🔋

Czy ma sygnalizację działania?

Tak. Po wykryciu obiektu zapala się czerwona dioda LED.

W skrócie

Jeśli szukasz kompaktowego czujnika do wykrywania metalu w projektach automatyki, warsztacie lub DIY, ten model daje prostą obsługę i czytelne działanie. Najważniejsze przed zakupem to potwierdzić trzy rzeczy: PNP, NO i zasięg 4 mm. ⭐
