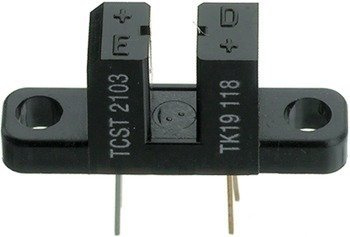

TCST2103 to szczelinowy czujnik optyczny z diodą IR i fototranzystorem NPN. W praktyce stosuje się go tam, gdzie chcesz wykryć obecność elementu w szczelinie, zliczać impulsy z tarczy, sprawdzać prędkość obrotową albo zbudować bezstykowy przełącznik. 🔧
To popularny element do projektów DIY, automatyki, prostych liczników, enkoderów oraz układów pomiarowych. Jeśli szukasz transoptora szczelinowego do odczytu tarczy kodowej, obrotomierza lub detekcji zerwania taśmy, ten model pasuje dokładnie do takich zastosowań.
W jednej części obudowy znajduje się dioda nadawcza podczerwieni, a po drugiej stronie fototranzystor NPN. Gdy szczelina jest pusta, odbiornik „widzi” wiązkę IR. Gdy w szczelinę wejdzie przesłona, tarcza lub znacznik, wiązka zostaje przerwana i na wyjściu pojawia się zmiana stanu. ⚙️
Dzięki temu możesz wykrywać ruch, pozycję albo liczyć przejścia elementu przez szczelinę bez kontaktu mechanicznego.
TCST2103 jest komponentem elektronicznym, a nie gotowym modułem z elektroniką sterującą. Oznacza to, że do działania wymaga poprawnego podłączenia diody IR i toru odbiorczego zgodnie z notą katalogową oraz parametrami układu.
Sprawdza się w projektach współpracujących z:
Przy projektowaniu pamiętaj o dobraniu odpowiednich rezystorów dla diody nadawczej i fototranzystora oraz o poziomach napięć zgodnych z resztą układu. 💡
| Typ | TCST 2103 |
| Rodzaj | Transoptor szczelinowy |
| Wejście | GaAs-IR-Lumin.-dioda |
| Wyjście | Fototranzystor NPN |
| Szerokość szczeliny | 3.1 mm |
| Zasięg | 3.1 mm |
| Szerokość netto | 6.3 mm |
| Wysokość netto | 10.8 mm |
| Emiter napięcia zwrotnego U(CEO) | 70 V |
| I(C) | 4 mA |
| I(F) | 60 mA |
| Napięcie w kierunku przewodzenia U(F) | 1.25 V |
| Dostępne w oprogramowaniu PCB | Target 3001! |
Tak, ale jako element elektroniczny wymagający prawidłowego układu podłączenia. To nie jest gotowy moduł plug and play.
Tak. To jedno z najczęstszych zastosowań – wystarczy tarcza lub znacznik przechodzący przez szczelinę.
Nie w typowym sensie czujnika odbiciowego. Ten model działa głównie przez przerwanie wiązki pomiędzy nadajnikiem i odbiornikiem.
3.1 mm, dlatego element wykrywany musi mieścić się w tej przestrzeni lub skutecznie ją przesłaniać.
Uwaga: w przekazanych danych znajduje się pozycja zestawu „Czujnik ruchu HC-SR505 - 1 szt.”, jednak nie odpowiada ona nazwie i specyfice tego produktu. W praktyce ten produkt należy traktować jako czujnik optyczny TCST2103 – transoptor szczelinowy. 📦
