Czujnik Poziomu Cieczy Indukcyjny XKC-Y25-V - Bezdotykowy i Wodoodporny

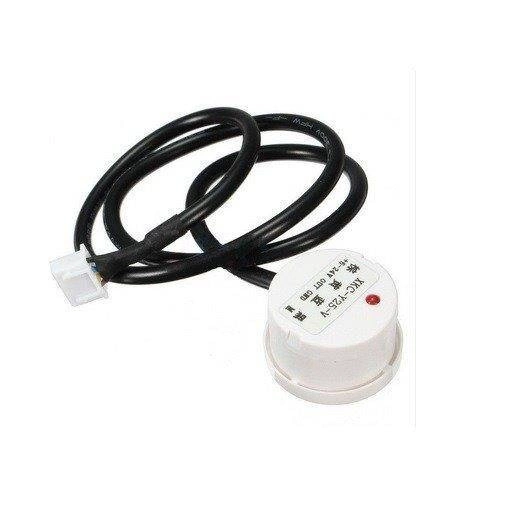

Czujnik poziomu cieczy XKC-Y25-V – bezdotykowy pomiar przez ściankę zbiornika

To czujnik do wykrywania poziomu cieczy lub materiału sypkiego bez kontaktu z medium. Montuje się go na zewnętrznej stronie pojemnika, dzięki czemu nie ma kontaktu z wodą, chemią ani zawartością zbiornika. To wygodne rozwiązanie do projektów DIY, automatyki, układów alarmowych i sterowania pompą. ✅

Model XKC-Y25-V sprawdza się wtedy, gdy chcesz wykryć, czy poziom cieczy osiągnął konkretną wysokość. Możesz użyć jednego czujnika jako sygnalizacji minimum lub maksimum, albo kilku sztuk do określania kilku poziomów napełnienia.

Ważne: czujnik działa z zbiornikami niemetalicznymi. Jeśli pojemnik jest metalowy, detekcja nie będzie prawidłowa. 🚨

Do czego można go użyć?

• ✅ kontrola poziomu wody w zbiorniku
• ✅ sygnalizacja pełnego lub pustego pojemnika
• ✅ zabezpieczenie pompy przed suchobiegiem
• ✅ automatyka dolewania lub odcinania cieczy
• ✅ projekty Arduino i DIY
• ✅ wykrywanie poziomu detergentów, płynów użytkowych i części materiałów sypkich

To praktyczny wybór do domowych instalacji, warsztatu, układów hobbystycznych i prostych systemów sterowania. 🛠️

Jak działa ten czujnik?

Czujnik wykrywa obecność medium przez ściankę pojemnika. Nie wymaga wiercenia otworu, pływaka ani mechanicznych elementów wewnątrz zbiornika. Dzięki temu montaż jest prostszy, a sam układ mniej narażony na zabrudzenie lub zużycie.

Po osiągnięciu zadanego poziomu na wyjściu pojawia się sygnał elektryczny, który można podać np. na sterownik, przekaźnik, mikrokontroler albo moduł alarmowy. 💡

• Stan wysoki wyjścia: równy napięciu zasilania
• Stan niski wyjścia: 0 V
• Możliwość odwrócenia logiki: przez podłączenie czarnego przewodu do GND

Najważniejsze zalety w praktyce

• Bezdotykowy pomiar – brak kontaktu z cieczą oznacza mniej problemów z korozją i zabrudzeniem
• Montaż od zewnątrz – bez ingerencji w zbiornik
• Wodoodporność IP67 – czujnik nadaje się do pracy w trudniejszych warunkach ⚙️
• Zasilanie 5 V do 12 V DC – łatwe dopasowanie do wielu instalacji i projektów
• Wyjście cyfrowe – wygodne do współpracy z modułami sterującymi
• Możliwość pracy z kilkoma czujnikami – łatwiejsze monitorowanie kilku poziomów

Kompatybilność i ograniczenia – to warto sprawdzić przed zakupem

Ten model nie jest uniwersalny do każdego zbiornika. Przed montażem zwróć uwagę na kilka ważnych kwestii. ❓

• Zbiornik musi być niemetaliczny – np. z tworzywa
• Grubość ścianki zbiornika: od 0 mm do 13 mm
• Zasięg detekcji: 0 mm do 20 mm
• Napięcie zasilania: 5 V do 12 V DC
• Wyjście: poziom wysoki równy napięciu wejściowemu

Jeśli podłączasz czujnik do mikrokontrolera 3,3 V, pamiętaj, że wyjście może mieć poziom równy napięciu zasilania czujnika. W takim przypadku trzeba upewnić się, że wejście sterownika jest na to przygotowane. 🔌

Podłączenie przewodów

Wyprowadzenia są czytelne i pozwalają szybko wpiąć czujnik do instalacji lub projektu DIY.

• Brązowy – VCC 5 V do 12 V
• Żółty – wyjście sygnałowe
• Niebieski – GND
• Czarny – odwrócenie logiki wyjścia po połączeniu do GND

To przydatne, gdy chcesz dopasować działanie czujnika do konkretnego sterownika, przekaźnika albo programu w Arduino. 🔧

Montaż – jak używać, żeby działał poprawnie?

Najlepiej zamocować czujnik na czystej, równej powierzchni zbiornika, dokładnie na wysokości poziomu, który chcesz wykrywać. Dobrze jest unikać miejsc z mocnymi przetłoczeniami, grubymi żebrami albo szczelinami.

• 📏 ustaw czujnik na docelowej wysokości poziomu cieczy
• 🧼 oczyść powierzchnię pojemnika przed montażem
• 🧪 sprawdź działanie z rzeczywistą cieczą lub materiałem
• 🔌 dopasuj napięcie zasilania do reszty układu
• ⚠️ nie montuj na metalowym zbiorniku

Jeśli używasz kilku czujników w jednym zbiorniku, możesz zbudować prostą sygnalizację poziomu: minimum, roboczy i maksimum.

Typowe zastosowania DIY i automatyki

• 🏠 zbiorniki na wodę użytkową
• 🔋 układy alarmowe i sygnalizacja stanu
• ⚙️ proste sterowanie pompą lub elektrozaworem
• 🛠️ stanowiska warsztatowe i dozowniki
• 💡 projekty Arduino, ESP i sterowniki własnej konstrukcji

Na co zwrócić uwagę?

• Czas reakcji wynosi 500 ms – to czujnik do kontroli poziomu, a nie do bardzo szybkich zmian sygnału
• Prąd wyjściowy: 1 mA do 100 mA – przed podłączeniem obciążenia sprawdź wymagania układu
• Temperatura pracy: od 0°C do 105°C
• Długość przewodu: około 49 cm

Jeżeli zbiornik ma grubą ściankę, nieregularny kształt albo materiał o słabych właściwościach detekcji, warto wykonać próbę montażową przed docelową instalacją. 🚨

Specyfikacja techniczna

FAQ – najczęstsze pytania

Czy ten czujnik można zamontować wewnątrz zbiornika?

Nie, to model przeznaczony do montażu na zewnętrznej stronie niemetalicznego zbiornika.

Czy nadaje się do Arduino?

Tak, może współpracować z Arduino i innymi układami sterującymi, o ile napięcia sygnałowe są zgodne z wejściem sterownika.

Czy wykrywa tylko wodę?

Nie. Może służyć do wykrywania cieczy oraz niektórych materiałów i substancji sypkich, ale skuteczność zależy od zbiornika i warunków montażu.

Czy działa przez metal?

Nie. Producent wyraźnie wskazuje, że zbiornik powinien być niemetaliczny.

Czy można zmienić logikę działania wyjścia?

Tak. Czarny przewód pozwala odwrócić logikę sygnału po połączeniu do GND.

Co znajduje się w zestawie?

• 📦 Czujnik indukcyjny XKC-Y25 PNP do pomiaru poziomu cieczy – 1 szt.
