Dławik Toroidalny 220uH 3A - cewka indukcyjna - dedykowany do LM2596

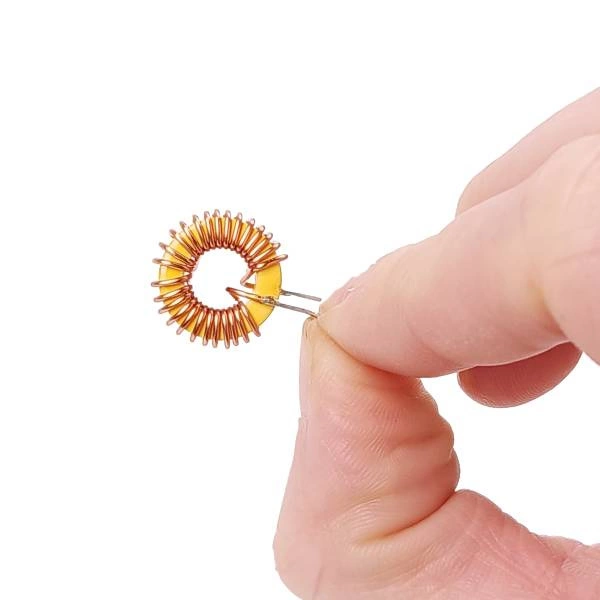

Dławik toroidalny 220 µH 3 A – do przetwornic LM2596 i układów zasilania

Jeśli szukasz cewki indukcyjnej do przetwornicy impulsowej, filtra lub modułu zasilającego, ten dławik toroidalny 220 µH 3 A jest elementem stosowanym m.in. w układach opartych o LM2596. To kompaktowy podzespół do montażu przewlekanego, z ocynowanymi wyprowadzeniami ułatwiającymi lutowanie.

Sprawdzi się w naprawach, budowie modułów DIY, modernizacji zasilaczy oraz wszędzie tam, gdzie potrzebna jest indukcyjność 220 µH przy prądzie pracy do 3 A. 🔧⚙️

Do czego używa się takiego dławika?

Dławik tego typu pracuje najczęściej w przetwornicach step-down, układach filtrujących oraz torach zasilania, gdzie pomaga stabilizować pracę obwodu i ograniczać zakłócenia. 💡

• ✅ przetwornice impulsowe z układem LM2596,
• ✅ moduły DC-DC,
• ✅ filtry zasilania,
• ✅ układy DIY i prototypy elektroniczne,
• ✅ naprawy gotowych płytek i modułów zasilających.

To dobry wybór wtedy, gdy potrzebujesz konkretnej wartości indukcyjności i małego elementu do montażu na PCB lub w przewlekanym układzie zasilania.

Dlaczego konstrukcja toroidalna ma znaczenie?

Rdzeń toroidalny jest często wybierany w elektronice zasilającej, ponieważ pozwala uzyskać zwarte wymiary i stabilną pracę. W praktyce oznacza to łatwiejsze zastosowanie w niewielkich modułach oraz mniejsze problemy przy projektach, gdzie liczy się porządek na płytce i przewidywalne parametry pracy. 🔋

Dodatkową zaletą są ocynowane wyprowadzenia, które ułatwiają montaż i poprawiają wygodę lutowania – szczególnie podczas serwisu lub składania układów ręcznie. 🛠️

Kompatybilność – kiedy ten model będzie właściwy?

Ten dławik jest przeznaczony m.in. do przetwornic LM2596, ale przed zakupem warto sprawdzić nie tylko samą nazwę układu, lecz także wymagania konkretnej płytki lub projektu.

• ✅ Indukcyjność: 220 µH
• ✅ Prąd znamionowy: 3 A
• ✅ Konstrukcja: toroidalna
• ✅ Montaż: wyprowadzenia przewlekane

Na co zwrócić uwagę przed zakupem?

• 📏 czy projekt wymaga dokładnie 220 µH,
• 📦 czy na płytce zmieści się element o średnicy 15 mm i wysokości 7 mm,
• 🔌 czy układ nie przekracza prądu 3 A,
• ⚠️ czy rozstaw i sposób montażu pasują do Twojej płytki.

Jeśli wymieniasz uszkodzony dławik w gotowej przetwornicy, porównaj również gabaryty i wartość indukcyjności z oryginalnym elementem.

W praktyce: do jakich projektów pasuje?

• 🔋 obniżanie napięcia w zasilaczach DC-DC,
• 🏠 zasilanie elektroniki użytkowej i modułów sterujących,
• 🚗 projekty samochodowe oparte o przetwornice napięcia,
• 🛠️ naprawa modułów zasilających, ładowarek i sterowników,
• 💡 własne układy filtrujące i eksperymenty z elektroniką mocy.

To element, który najczęściej kupuje się nie „na zapas”, ale pod konkretny układ. Dlatego kluczowe są tutaj: 220 µH, 3 A oraz wymiary.

Jak używać i o czym pamiętać przy montażu?

Montaż jest prosty, ale w układach impulsowych liczy się dokładność. Dławik należy dobrać zgodnie z dokumentacją układu lub parametrami usuwanego elementu.

• ✅ montuj możliwie stabilnie, aby wyprowadzenia nie pracowały mechanicznie,
• ✅ nie przekraczaj prądu znamionowego 3 A,
• ✅ sprawdź poprawność połączeń przed uruchomieniem przetwornicy,
• ✅ przy naprawie porównaj wartość indukcyjności i rozmiar z oryginałem.

Typowy błąd: dobór dławika tylko „bo pasuje do LM2596”. Ten układ występuje w różnych konfiguracjach, dlatego zawsze warto sprawdzić wymagania konkretnego modułu. 🚨

Specyfikacja techniczna

Najważniejsze zalety

• ⭐ wartość 220 µH odpowiednia do wielu układów zasilających,
• ⭐ prąd pracy do 3 A,
• ⭐ małe wymiary ułatwiające montaż,
• ⭐ ocynowane końcówki do wygodnego lutowania,
• ⭐ zastosowanie w przetwornicach, filtrach i konwerterach napięcia.

FAQ – pytania, które warto sprawdzić przed zakupem

Czy ten dławik pasuje do każdej przetwornicy LM2596?

Nie zawsze. Pasuje do układów, które wymagają dławika 220 µH o parametrach zbliżonych do tego modelu. Trzeba sprawdzić dokumentację modułu lub oznaczenia oryginalnego elementu.

Czy nadaje się do naprawy gotowych modułów?

Tak, pod warunkiem zgodności indukcyjności, dopuszczalnego prądu i wymiarów mechanicznych.

Czy można użyć go w projektach DIY?

Tak. To częsty wybór do samodzielnie składanych przetwornic, filtrów zasilania i eksperymentów z elektroniką mocy. 🔧

Co oznacza tolerancja ±10%?

Oznacza dopuszczalne odchylenie wartości indukcyjności od nominalnych 220 µH. To standardowy parametr dla tego typu elementów.
