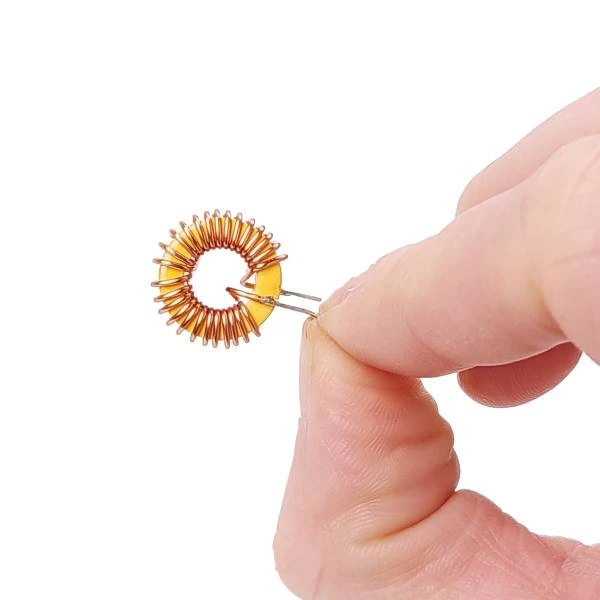

Dławik Toroidalny 47uH 3A - cewka indukcyjna - dedykowany do LM2596

Dławik toroidalny 47 µH 3 A do przetwornic LM2596

Jeśli naprawiasz moduł zasilania, budujesz przetwornicę step-down albo szukasz zamiennej cewki do układu LM2596, ten dławik toroidalny 47 µH jest elementem, od którego zależy stabilna praca całego układu. To klasyczna cewka indukcyjna do przetwornic impulsowych, filtrów oraz obwodów zasilających.

Najważniejsze w praktyce: ma indukcyjność 47 µH, prąd znamionowy 3 A i kompaktową obudowę z wyprowadzeniami do montażu przewlekanego. Sprawdzi się tam, gdzie potrzebny jest element zgodny z typowymi aplikacjami LM2596 oraz podobnymi układami DC-DC. 🔧

Do czego używa się takiego dławika?

To element pracujący w układach, w których trzeba magazynować energię w polu magnetycznym i wygładzać pracę przetwornicy. W praktyce taki dławik spotkasz najczęściej w:

• przetwornicach LM2596,
• zasilaczach impulsowych,
• układach obniżania napięcia DC-DC,
• filtrach zasilania,
• projektach DIY i naprawach elektroniki użytkowej. ⚙️

Toroidalna konstrukcja pomaga ograniczać emisję zakłóceń i dobrze sprawdza się w zwartych układach, gdzie liczy się rozsądny kompromis między rozmiarem a parametrami pracy.

Kompatybilność i kiedy ten model będzie dobrym wyborem

Ten model jest dedykowany do LM2596, ale może być stosowany także w innych układach, o ile projekt wymaga właśnie dławika o indukcyjności 47 µH i parametrach zbliżonych do tego modelu.

Przed zakupem warto sprawdzić:

• wymaganą indukcyjność w schemacie lub dokumentacji,
• dopuszczalny prąd pracy,
• dostępne miejsce na płytce PCB,
• rozstaw i sposób montażu wyprowadzeń,
• czy w Twoim układzie przewidziano właśnie dławik toroidalny, a nie inny typ cewki. 📏

Jeśli wymieniasz uszkodzony element w gotowym module, porównaj nie tylko oznaczenie, ale też wymiary i średnicę drutu. To pozwala uniknąć błędnego doboru.

Co daje konstrukcja toroidalna?

Dławik toroidalny to częsty wybór w przetwornicach i filtrach zasilania, bo taki kształt rdzenia ma konkretne zalety użytkowe:

• mniejsze rozproszenie pola magnetycznego,
• ograniczenie zakłóceń EMI w porównaniu z prostszymi rozwiązaniami,
• zwarta konstrukcja przy zachowaniu dobrych parametrów,
• stabilna praca w typowych zastosowaniach zasilających. ✅

W praktyce oznacza to element dobrze nadający się do modułów DC-DC, gdzie ważna jest przewidywalna praca układu i sensowne wykorzystanie miejsca na płytce.

Na co zwrócić uwagę przed montażem?

To mały element, ale od jego poprawnego doboru zależy działanie całej przetwornicy. Przed wlutowaniem sprawdź kilka rzeczy:

• nie zamieniaj indukcyjności „na oko” – 47 µH to konkretna wartość projektowa,
• prąd 3 A nie oznacza, że element będzie pasował do każdego układu dużej mocy,
• zwróć uwagę na miejsce montażu i wysokość elementu,
• sprawdź stan wyprowadzeń i wykonaj czyste lutowanie bez przegrzewania,
• po wymianie elementu dobrze jest skontrolować temperaturę pracy całego modułu. 🚨

Jeżeli przetwornica wcześniej uległa uszkodzeniu, sama wymiana dławika może nie wystarczyć. Warto sprawdzić także diodę, kondensatory oraz układ sterujący.

W praktyce: dla kogo ten element ma sens?

Ten dławik będzie przydatny, jeśli:

• naprawiasz moduł LM2596,
• składasz własną przetwornicę step-down,
• potrzebujesz cewki do filtracji w torze zasilania,
• tworzysz projekty DIY, prototypy lub krótkie serie urządzeń,
• szukasz małego dławika przewlekanego o znanych podstawowych parametrach. 🛠️

To nie jest element „uniwersalny do wszystkiego” – i właśnie dlatego warto dobrać go świadomie do konkretnego schematu.

Specyfikacja techniczna

Najważniejsze zalety

• ✅ 47 µH – wartość często stosowana w przetwornicach impulsowych
• ✅ 3 A – do układów średnioprądowych
• ✅ konstrukcja toroidalna – mniejsze zakłócenia i zwarta forma
• ✅ ocynowane końcówki – łatwiejsze lutowanie
• ✅ kompaktowe wymiary – wygodne dopasowanie do małych płytek PCB

FAQ – pytania, które warto sprawdzić przed zakupem

Czy ten dławik pasuje do każdej przetwornicy LM2596?

Nie zawsze. W wielu modułach LM2596 stosuje się dławiki 47 µH, ale przed zakupem warto porównać indukcyjność, wymiary i sposób montażu z elementem użytym w Twoim układzie. ❓

Czy można użyć go jako zamiennik uszkodzonej cewki?

Tak, jeśli zgadzają się kluczowe parametry: 47 µH, odpowiedni prąd pracy i wymiary mechaniczne.

Czy nadaje się do projektów DIY?

Tak. To dobry wybór do własnych przetwornic, modułów zasilania i prostych układów filtrujących. 💡

Co oznacza tolerancja ±10%?

Oznacza dopuszczalne odchylenie wartości indukcyjności od nominalnych 47 µH. To typowy zakres dla takich komponentów.

Podsumowanie

Dławik toroidalny 47 µH 3 A to praktyczna cewka indukcyjna do przetwornic impulsowych, szczególnie tam, gdzie stosowany jest LM2596. Jeśli zależy Ci na zgodności z typowymi aplikacjami, kompaktowych wymiarach i prostym montażu, to rozsądny wybór do napraw, prototypów i własnych projektów elektronicznych. 🔌
