Gniazdo AC IEC - męskie - trapezowe - przykręcane do obudowy
Dodaj produkty podając kody
Dodaj plik CSV
Wpisz kody produktów, które chcesz zbiorczo dodać do koszyka (po przecinku, ze spacją lub od nowej linijki).
Powtórzenie wielokrotnie kodu, doda ten towar tyle razy ile razy występuje.
Gniazdo zasilające AC IEC męskie jest przykręcane do obudowy. W obudowie znajduje się również miejsce na bezpiecznik. Idealny do zastosowania we własnych projektach DIY.
Gniazdo AC IEC - męskie - trapezowe - przykręcane do obudowy
2,52 zł
Gniazdo AC IEC męskie do panelu z miejscem na bezpiecznik
To panelowe gniazdo zasilania AC IEC sprawdzi się wszędzie tam, gdzie chcesz doprowadzić zasilanie sieciowe do obudowy urządzenia w sposób uporządkowany i wygodny. 🔌
Model jest przykręcany do obudowy, ma męskie złącze IEC oraz miejsce na bezpiecznik 5 x 20 mm. To praktyczne rozwiązanie do projektów DIY, napraw, budowy własnych zasilaczy, obudów warsztatowych i urządzeń elektronicznych.
Do czego pasuje i kiedy warto je wybrać?
To gniazdo będzie dobrym wyborem, jeśli budujesz lub modernizujesz urządzenie zasilane z sieci 230 V i potrzebujesz wejścia zasilania montowanego w panelu.
✅ obudowy do elektroniki i zasilaczy
✅ projekty DIY i warsztatowe
✅ własne urządzenia pomiarowe i sterowniki
✅ naprawy sprzętu i wymiana zużytego gniazda
✅ konstrukcje, w których chcesz dodać bezpiecznik przy wejściu zasilania
Dużą zaletą jest to, że bezpiecznik znajduje się bezpośrednio w gnieździe, więc nie trzeba osobno szukać dodatkowego uchwytu bezpiecznikowego.
Widok frontu i tyłu gniazda panelowego z miejscem na bezpiecznik
Najważniejsze cechy w praktyce
Montaż na panel – gniazdo przykręcasz do obudowy, dzięki czemu siedzi stabilnie i pewnie.
Złącza elektryczne 4,8 mm – szybkie podłączenie przewodów za pomocą konektorów.
Miejsce na bezpiecznik szklany 5 x 20 mm – łatwiejsze zabezpieczenie urządzenia. ⚠️
Prąd znamionowy 10 A – do typowych zastosowań sieciowych w urządzeniach warsztatowych i elektronicznych.
Napięcie do 250 V – odpowiednie dla standardowych zastosowań AC.
Na co zwrócić uwagę przed zakupem?
To jest gniazdo męskie IEC, więc przed zakupem warto sprawdzić zgodność z przewodem i całą konstrukcją urządzenia. W praktyce najważniejsze są trzy rzeczy:
📏 otwór montażowy w obudowie powinien mieć 26,5 mm x 30 mm,
🛠️ mocowanie wymaga otworów pod śruby o średnicy 4 mm,
🔧 od strony przewodów potrzebne są konektory 4,8 mm.
Bezpiecznik nie znajduje się w zestawie, więc trzeba dobrać go osobno do parametrów własnego urządzenia.
Montaż i podłączenie
Montaż jest prosty, ale wymaga dokładności. To element do pracy z napięciem sieciowym, dlatego wszystkie połączenia powinny być wykonane starannie i bez luzów. 🚨
Wytnij otwór montażowy 26,5 mm x 30 mm.
Przygotuj otwory pod śruby montażowe 4 mm.
Osadź gniazdo w panelu i przykręć je do obudowy.
Podłącz przewody za pomocą konektorów 4,8 mm.
Włóż odpowiedni bezpiecznik 5 x 20 mm.
Jeśli urządzenie ma metalową obudowę albo pracuje z napięciem sieciowym, montaż powinien być wykonany zgodnie z zasadami bezpieczeństwa przez osobę mającą odpowiednie doświadczenie.
Tył gniazda z wyprowadzeniami pod konektory 4,8 mm
Typowe zastosowania DIY
Takie gniazdo często trafia do obudów, które mają wyglądać schludnie i być łatwe w serwisie. 💡
obudowy zasilaczy warsztatowych,
własne stacje zasilania i moduły testowe,
projekty audio, sterowniki i urządzenia pomiarowe,
modernizacja starszych obudów z uszkodzonym wejściem zasilania,
konstrukcje, gdzie chcesz mieć szybki dostęp do bezpiecznika.
Typowe błędy, których warto uniknąć
❌ zakup bez sprawdzenia wymiaru otworu w obudowie,
❌ pomylenie wersji męskiej z innym typem gniazda,
❌ dobór niewłaściwego bezpiecznika,
❌ podłączenie przewodów bez odpowiednich konektorów 4,8 mm,
❌ montaż bez zachowania zasad bezpieczeństwa przy napięciu sieciowym.

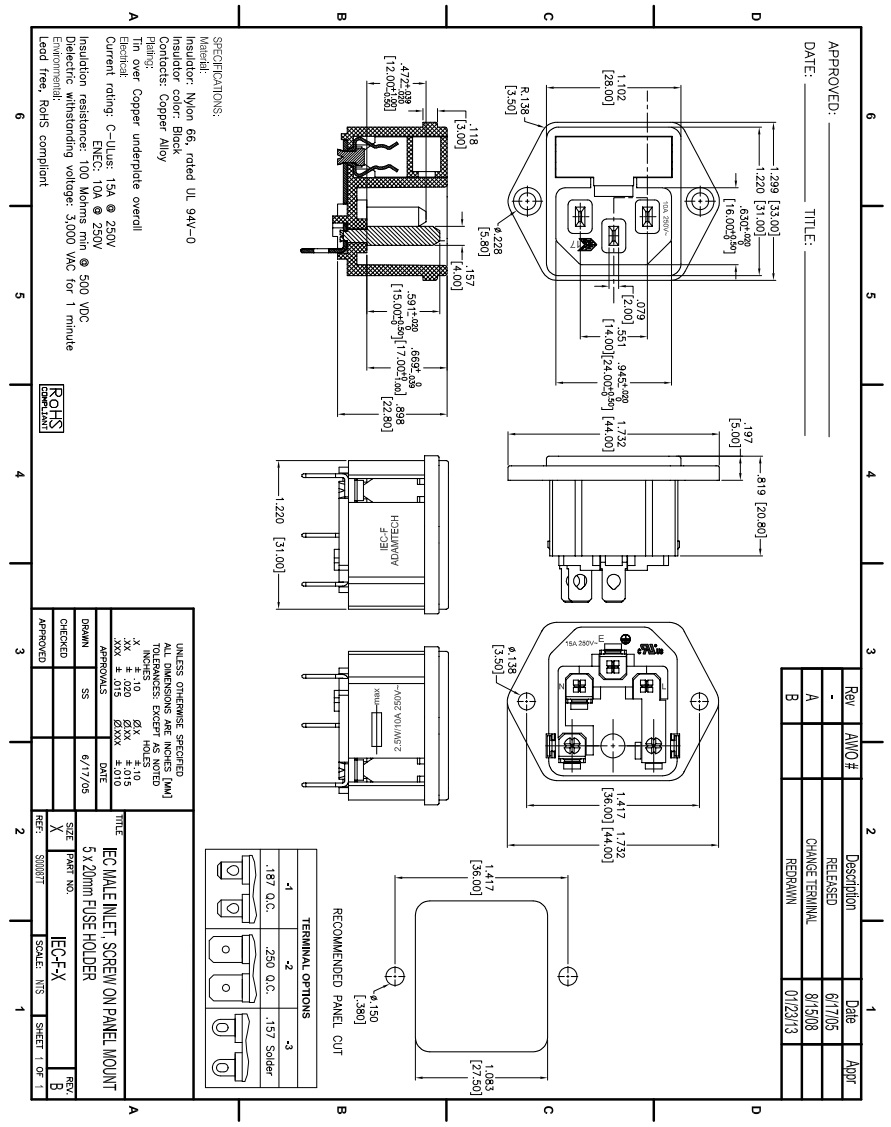

Specyfikacja techniczna
Typ złącza
zasilające AC trapezowe
Rodzaj
gniazdo
Wersja
męskie
Napięcie
do 250 V
Prąd znamionowy
10 A
Wymiary gniazda
44 x 33 mm
Wymiary otworu montażowego
26,5 mm x 30 mm
Średnica otworów montażowych
4 mm
Montaż mechaniczny
na panel, przykręcany
Montaż elektryczny
konektory 4,8 mm
Rozmiar bezpiecznika
5 x 20 mm
Bezpiecznik w zestawie
brak
Miejsce na bezpiecznik 5 x 20 mm znajduje się w obudowie gniazda
