Konwerter poziomów logicznych - dwukierunkowy, 4-kanałowy. Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi różne poziomy napięć 5V i 3,3 V. Pracuje w obu kierunkach jednocześnie.
Konwerter poziomów logicznych - dwukierunkowy, 4-kanałowy. Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi popularne poziomy napięć 5V i 3,3 V, współpracuje również z poziomami napięć 2,8V i 1,8V. Konwerter wykorzystywany w komunikacji np. z modułami bluetooth, GSM, lub GPS, lub między mikrokontrolerami.
Pracuje w obu kierunkach jednocześnie, czyli może obniżyć napięcie 5 V na 3,3 V oraz podnieść 3,3V na 5 V w tym samym czasie. Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI.
Cechy produktu
Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną za pomocą dostępnych przewodów.
Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
Uniwersalny moduł który dopasuje poziomy napięć.
Zasilanie 5V
Konwerter poziomów 5V - 3,3V
Pracuje w obu kierunkach jednocześnie.
Obniża napięcie 5 V na 3,3 V oraz podnosi 3,3 na 5 V w tym samym czasie.
Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI w trybie full duplex.
Wyprowadzeniami są złącza goldpin (raster 2,54 mm). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np Arduino)
Wymiary konwertera to 15 x15 mm.
Podłączenie
Do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane.
Wyższe napięcie (5V) należy podłączyć do wyprowadzenia (HV: high voltage - 5V), niższe do LV: low voltage - 3,3V
Masy podłączone są do wyprowadzeń oznaczonych symbolem GND.
Sygnały logiczne należy doprowadzić do pozostałych wyprowadzeń - odpowiednio wyższe napięcia od strony 5V np. HV1 a niższe od strony 3,3V np. LV1
W zestawie

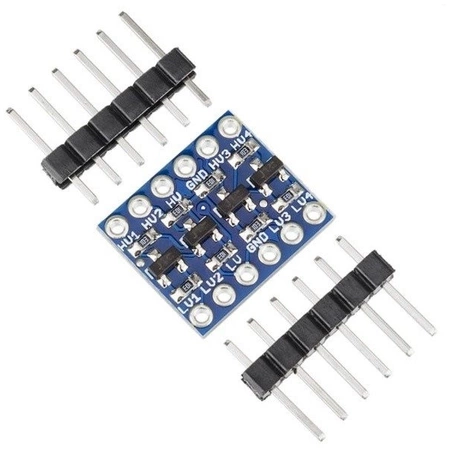

Konwerter poziomów 3,3 / 5V - 4 kanały - 1 szt. (z gold-pinami do zalutowania)
Opinie o Konwerter poziomów 3,3/5V - 4 kanały - stanów logicznych SPI/UART - Arduino
Działa bardzo dobrze zarówno na 9600 jak i na 115200, szkoda tylko, że nie ma w ofercie wersji 2-kanałowych. Zawszeć to parę mm2 mniej do upchania na płytce.
