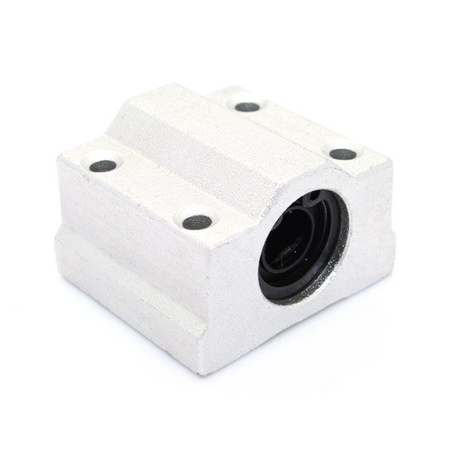

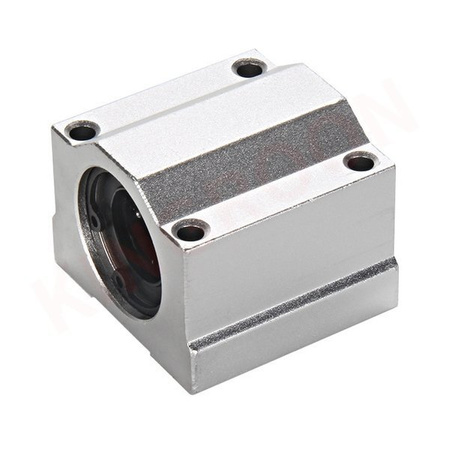

Łożysko liniowe LM12UU w obudowie SC12UU to gotowy do montażu blok prowadzący do wałków liniowych o średnicy 12 mm. Sprawdza się tam, gdzie potrzebny jest płynny ruch osi w drukarkach 3D, maszynach CNC, ploterach, manipulatorach i różnych projektach DIY. Dzięki obudowie montaż jest prostszy niż przy samym łożysku liniowym, a całość łatwiej ustawić i przykręcić do konstrukcji. 🔧
Ten model pracuje na gładkim wałku liniowym 12 mm i odpowiada za prowadzenie ruchu w jednej osi. W praktyce oznacza to stabilne przesuwanie stołu, wózka, głowicy lub innego elementu roboczego.
Jeśli budujesz albo serwisujesz urządzenie z prowadnicami liniowymi, obudowa SC12UU ułatwia montaż, bo nie trzeba osobno projektować gniazda dla wkładu LM12UU.
Najważniejszy parametr przy zakupie to średnica wałka prowadzącego: 12 mm. To łożysko nie będzie prawidłowo pracować na wałkach 8 mm, 10 mm czy 16 mm.
Ważne: przed zakupem sprawdź nie tylko średnicę pręta, ale też rozstaw i miejsce montażu w swojej konstrukcji. W projektach CNC i drukarkach 3D kilka milimetrów różnicy w położeniu otworów potrafi utrudnić montaż. 💡
Wewnątrz obudowy znajduje się wkład liniowy, który porusza się po gładkim wałku. Kulki toczne zmniejszają opór ruchu, dzięki czemu element przesuwa się lekko i powtarzalnie. Obudowa stabilizuje wkład i pozwala zamocować całość do podstawy maszyny.
To rozwiązanie jest często wybierane tam, gdzie liczy się szybki montaż i możliwość łatwej wymiany elementu eksploatacyjnego.
Montaż jest prosty, ale w technice liniowej liczy się ustawienie. Nawet dobre łożysko będzie pracowało gorzej, jeśli wałki są źle współosiowe.
Typowy błąd: zakup łożyska tylko po nazwie „SC12UU”, bez sprawdzenia średnicy prowadnicy i przestrzeni montażowej w maszynie.
To łożysko dobrze pasuje do projektów, w których chcesz połączyć prosty montaż z powtarzalnym ruchem liniowym. W praktyce będzie dobrym wyborem przy:

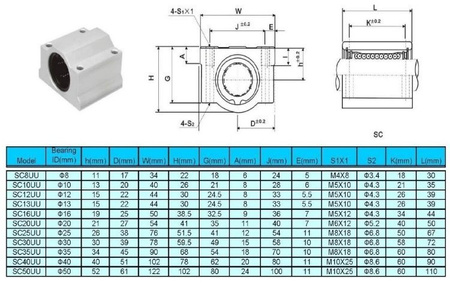

| Model | SC12UU |
| Typ wkładu | LM12UU |
| Średnica otworu | 12 mm |
| Ilość rzędów | 4 |
| Maksymalna prędkość przesuwu | 5 m/s |
| Zakres temperatur pracy | od -20°C do 80°C |
| Współczynnik tarcia | 0,001–0,005 |
| Otwory montażowe | na śruby M4 |
Środkowa część łożyska została wykonana z tworzywa sztucznego, a obudowę przygotowano ze stopów aluminium anodowanego. Taka konstrukcja pomaga połączyć niskie opory ruchu z wygodnym montażem oraz rozsądną odpornością w warunkach warsztatowych.
Tak, ten model jest przeznaczony do prowadnic liniowych o średnicy 12 mm.
Tak. To popularny typ łożyska do konstrukcji RepRap, osi liniowych i innych projektów opartych na wałkach prowadzących.

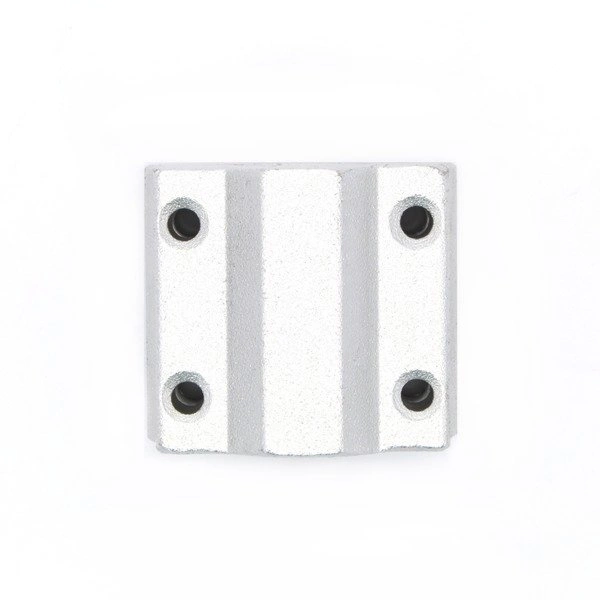

Tak, przewidziano otwory pod śruby M4, co ułatwia montaż i ustawienie elementu.
Tak, posiada gumowe uszczelnienia z obu stron, które pomagają ograniczyć dostawanie się brudu do środka.
Tak, zastosowano wkład liniowy w standardzie LM, który jest wymienny.
Uwaga: w dostarczonych materiałach występuje rozbieżność nazewnictwa w sekcji zestawu. Produkt dotyczy modelu SC12UU / LM12UU 12 mm.
