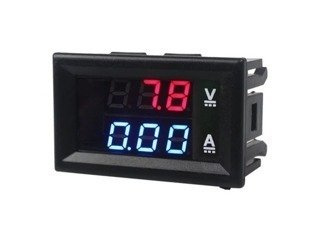

Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie

Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie

Kod produktu: 9209
  • Cyfrowy Woltomierz i Amperomierz 0-100V 10A
  • Szukasz **uniwersalnego miernika** do swojego urządzenia? Nasz **cyfrowy woltomierz i amperomierz** w jednej obudowie z **czytelnym wyświetlaczem** to idealne rozwiązanie! **Precyzyjny pomiar** napięcia i prądu
14,50 zł
brutto / szt.
Najniższa cena produktu w okresie 30 dni przed wprowadzeniem obniżki: / szt.
Cena regularna: / szt.
Możesz kupić także poprzez:
Zamów więcej, zapłać mniej!
14 dni na łatwy zwrot
Sprawdź, w którym sklepie obejrzysz i kupisz od ręki
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie
Bezpieczne zakupy
Odroczone płatności. Kup teraz, zapłać za 30 dni, jeżeli nie zwrócisz
Kup teraz, zapłać później - 4 kroki
Przy wyborze formy płatności, wybierz PayPo.PayPo - kup teraz, zapłać za 30 dni
PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.
Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.
W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.
Po zakupie otrzymasz 1.45 pkt.

Woltomierz 0-100V i amperomierz 10A z bocznikiem

Woltomierz 0-100V i amperomierz 10A z bocznikiem

Uniwersalny miernik panelowy, cyfrowego woltomierza z amperomierzem z wbudowanym bocznikiem w obudowie.

  • Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu gdzie w jednej obudowie mamy dwa wyświetlacze z pomiarem pradu i napięcia
  • Wersja z czerwonym woltomierzem i niebieskim amperomierzem.
  • Miernik posiada możliwość kalibracji wskazań woltomierza za pomocą potencjometru.
  • Gdy dokonujemy pomiaru prądu z tego samego źródła co zasilamy miernik to należy pamiętać o tym aby nie podłączać masy zasilania miernika, ponieważ wtedy wskazania amperomierza mogą być przekłamane!

Dane techniczne miernika

  • Napięcie zasilania miernika: DC 4,5V-30V
  • Pomiar:
    • prądu 0-10A DC
    • napięcia 0-99.9V DC
  • Wielkość cyfr: LED 0,28"
  • Częstotliwość odświeżania 500ms/1pomiar
  • Dokładność pomiaru: 1%
  • Temperatura pracy -10* do 65*C
  • Kolor wyświetlacza: czerwony woltomierz i niebieski amperomierz
  • Wymiary 48x29x26mm
  • Wymiary otworu montażowego: 46x26,5 mm
woltomierz 0-100V i amperomierz 10A

Wyprowadzenia przewodów z miernika

  • przewody cienkie:
    • czerwony to plus zasilania miernika
    • czarny masa zasilania
    • żółty pomiar napięcia
  • Grube przewody:
    • czarny masa / pomiar prądu
    • czerwony pomiar prądu

Podłączenie - Wersja gdy odbiornik jest zasilany napięciem większym niż 30V

amperomierz 10A

Wskazówki do Podłączenia dla mierników od 5V do 24V DC 10A zasilane z układu, którego pomiar realizujemy.

  • Cienki przewód czerwony: zasilanie " + " w zakresie 4,5V do 24V DC.
  • Cienki przewód czarny: zasilanie modułu " - " w zakresie 4,5V do 24V DC (nie używamy tego przewodu, gdy mierzymy natężenie).
  • Cienki przewód biały: pomiar napięcia " + " w zakresie 0V do 100V DC.
  • Gruby przewód czerwony: pomiar natężenia kierowany do odbiornika.
  • Gruby przewód czarny: pomiar natężenia kierowany do źródła zasilania.

Wskazówki do Podłączenia: Od 5V do 100V DC 10A zasilane miernika z zewnętrznego źródła napięcia

  • Cienki przewód czerwony: zasilanie " + " w zakresie 4,5V do 24V DC.
  • Cienki przewód czarny: zasilanie modułu " - " w zakresie 4,5V do 24V DC.
  • Cienki przewód biały: pomiar napięcia " + " w zakresie 0V do 100V DC.
  • Gruby przewód czerwony: pomiar natężenia kierowany do odbiornika.
  • Gruby przewód czarny: pomiar natężenia kierowany do źródła zasilania.

Atuty miernika pradu i napięcia w jednym

  • Zgrabna, estetyczna obudowa.
  • Prosty montaż.
  • Czytelny ekran.
  • Wielofunkcyjność:
    • Pomiar napięcia i natężenia prądu dla silników DC.
    • Pomiar napięcia i natężenia dla grzałek DC.
    • Pomiar napięcia i natężenia podczas ładowania akumulatorów.
    • Pomiar napięcia i natężenia żarówek.
    • Pomiar napięcia i natężenia różnych typów baterii.
    • Pomiar napięcia i natężenia ładowarek baterii.
    • Pomiar napięcia i natężenia prądnic wiatrowych.
    • Pomiar napięcia i natężenia ładowania w pojazdach.

Materiały wideo

Opinie o Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' Red/Blue w obudowie

5.00
Liczba wystawionych opinii: 13
Napisz swoją opinię
Za opinię otrzymasz 5 pkt.
w naszym programie lojalnościowym.
5
13
4
0
3
0
2
0
1
0
Kliknij ocenę aby filtrować opinie
5/5
Opinia potwierdzona zakupem
super robi robotę polecam
2024-02-11
Maciej, Łowicz
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Działa bez problemu.
2023-08-22
Jerzy, Śrem
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
- nie ma wzmianki o zawartosci opakowania, czyli, czy w/w miernik jest wyposazony w przewody z ze stosownymi wtyczmami/gnizadami?
2023-06-10
Stanisław, KRAKOW
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
To już drugi który kupiłem i jak pierwszy robi to co ma robić , po lekkiej korekcie mierzy dokładnie. Ok !!!
2023-05-12
Zdzisław, Łódź
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Niska cena.
2023-01-11
ZBIGNIEW, GŁOGÓW
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
towar zgodny z opisem
2022-10-13
Anna, Lublin
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
5/5
2022-03-11
ANDRZEJ, LEŚNO
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Ok.Działa .
2021-04-02
Jozef, Lubecko
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Dobry produkt. Trochę kombinacji przy montażu z tymi kabelkami. Filmik trochę oświeca, choć nie wymiata.
2021-02-21
Paweł, Łódź
Czy opinia była pomocna? Tak 0 Nie 0
Arkadiusz, Witanowice
5/5
Opinia niepotwierdzona zakupem
Poprawne wskazania, plus za możliwość kalibracji potencjometrami.
2020-07-14
Arkadiusz, Witanowice
Czy opinia była pomocna? Tak 0 Nie 0
Ireneusz, Będzin
5/5
Opinia niepotwierdzona zakupem
Zastosowany w zasilaczu warsztatowym działa idealnie.
2020-06-17
Ireneusz, Będzin
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Po podłączeniu tak jak na rysunku w opisie działa poprawnie bez kalibrowania
2019-07-21
Wiktor, Kęty
Czy opinia była pomocna? Tak 0 Nie 0
5/5
Opinia potwierdzona zakupem
Urządzenie zostało podłączone do domowego zestawu awaryjnego oświetlenia opartego na instalacji 12V z akumulatora, Jest bardzo przydatne ponieważ w sposób ciągły kontroluje napięcie akumulatora oraz jaki jest pobierany prąd. Wszystkie wskazania są widoczne na bieżąco, dzięki czemu mamy dokładną kontrolę nad akumulatorem. Jest małe a zarazem bardzo praktyczne. Następne będzie zamontowane w przyczepie kempingowej.
2019-04-05
Bogdan, Konstantynów Łódzki
Czy opinia była pomocna? Tak 0 Nie 0
Napisz swoją opinię
Twoja ocena:
5/5
Dodaj własne zdjęcie produktu:
Marka
Symbol
9209
Kod producenta
5904384701865
Stan
Nowy
Kod producenta
9209
Producent
abc-rc
Inna
Model
9209

Z naszego bloga

Pytania innych klientów
Czy przedstawiany Miernik woltomierz i amperomierz 0-100V 10A ver. V2.0 - 0,56' w obudowie może współpracować z proponowaną przez Państwo Przetwornicą DC-DC - step down, XL4015E1 - 0-5A - 0,8-30V - regulacją prądu i napięcia - ładowarką akumulatorów i jak to ewentualnie zrobić? Prosiłbym o jakiś rysunek, czy schemat. Z poważaniem, Artur Gaćkowski.

Witam.

Jest to normalny miernik i może pracować w większości układów. Układ podłączenia znajduje się na stronie produktu miernika jak i na filmie na Youtube, który również znajduje się na stronie produktu miernika, polecam obejrzeć :)

Miernik oczywiście wpinamy na wyjściu z przetwornicy :)

Proszę o podanie specyfikacji kabelków ze złączkami jakie powinienem zamówić w Waszym sklepie aby skompletować zamówienie na przedmiotowy miernik. Z poważaniem Wiesław Kiciński

Witam. Jeżeli chodzi o złącza to 3 pinowe jest to https://abc-rc.pl/search.php?text=xh+2s a duże 2 pinowe do pomiaru prądu niestety nie posiadamy w ofercie, jednak przewody już są zawarte w zestawie, wystarczy przedłużyć przewody :)

Czy da się zrobić żeby miernik pokazywał ciągle jakie dostaje napięcie wtedy kiedy on sam jest zasilany z innego źródła niż ma mierzyć (jest podłączony pod zasilanie 5v a mierzy napięcie przetwornicy 12-30V więc czy się da zrobić żeby cały czas wyświetlał np 12v przy włączonej przetwornicy ale bez zamknięcia jej układu) ?

Nie wiem czy dobrze Pana zrozumiałem ale miernik zawsze będzie mierzył i pokazywał napięcie które jest doprowadzone do cienkiego żółtego lub białego  przewodu czyli pomiar napięcia , niezależnie czy jest z niego zasilany czy z innego źródła byle masa obu źródeł była wspólna.

Czy ten miernik będzie dobry do prostownika samochodowego

Witam. Miernik posiada dobrą dokładność pomiaru z możliwością wyregulowania także nada się i sprawdzi wszędzie tam gdzie potrzebujemy zmierzyć wartość napięcia i prądu, - zwłaszcza w urządzeniu w obudowie w końcu panelowy :)

Witam, co zrobić gdy miernik miga przy obciążeniu? Nie da się wtedy odczytać ani napięcia ani prądu

Witam.

Zastosować bardziej wydajne zasilanie (jeżeli miernik i odbiornik są zasilane z jednego źródła), lub zasilić miernik z osobnego źródła zasilania.

Do czego służy bocznik?

Witam.

Miernik posiada wbudowany bocznik więc nie trzeba się o niego martwić, jeżeli zaś chodzi Panu o samą zasadę działania to dużo by pisać więc odsyłam do kopalni wiedzy: https://pl.wikipedia.org/wiki/Bocznik

https://www.youtube.com/watch?v=6fPJn0uBkZ8

Czy miernik pozwala odczytywać wartości prądu mniejsze niż 100mA? Jeśli obciążenie przekracza 100mA (np. silnik) to miernik pokazuje prawidłowo, jeśli jednak podłączony jest odbiornik pobierający mniej prądu (np. dioda ~15mA) na mierniku wyświetla się 0. Najprostszy multimetr włączony w obówd pokazuje prawidłowe natężenie. Nawet ten sam silnik gdy pobierał na niskim napięciu <100mA miernik wskazywał 0.

Witam.

Sam wyświetlacz przystosowany jest do wyświetlania setnych części natężenia prądu jednak sam miernik nie mierzy tak małych prądów. Sprawdzałem inne ustawienia miernika i niestety nie znalazłem opcji zwiększenia czułości aby był w stanie mierzyć wartości poniżej 100mA. Są tutaj ograniczenia również fizyczne uniemożliwiające precyzyjne odczytanie tak niskich wartości.

Dzień Dobry. Czy można mierzyć prąd wyższy niż 10 Amper tym miernikiem -jeśli dodamy do niego dodatkowy bocznik na przykład 50 Amper? Czy można zmierzyć taką wartość.

Witam.

Ten amperomierz jest już wyposażony w wbudowany bocznik w ofercie posiadamy mierniki do 50 i 100A i boczniki do nich dedykowane :)
