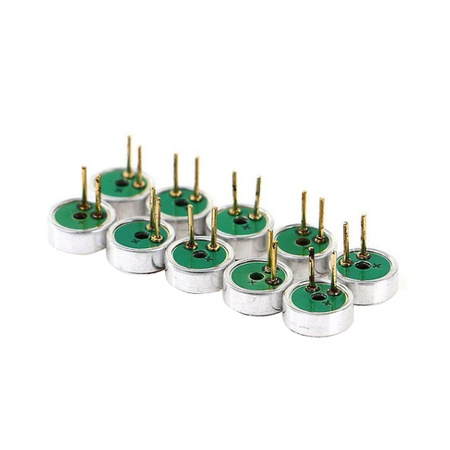

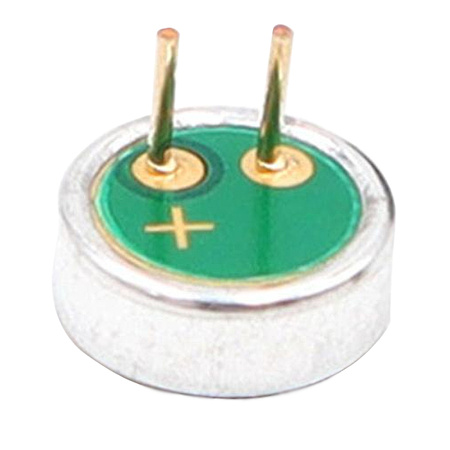

To miniaturowy mikrofon pojemnościowy (elektretowy) przeznaczony do prostych układów audio, modułów detekcji dźwięku, rejestratorów, zabawek elektronicznych i własnych projektów DIY. Dzięki niewielkim wymiarom 6 x 2,2 mm łatwo zmieści się tam, gdzie standardowy mikrofon jest po prostu za duży.
Jeśli szukasz małej wkładki mikrofonowej do płytki, obudowy lub naprawy urządzenia, ten model sprawdzi się tam, gdzie liczy się kompaktowy rozmiar, niski pobór prądu i proste zasilanie. ✅
To sama wkładka mikrofonowa, a nie gotowy moduł z wyjściem cyfrowym lub wzmacniaczem. Oznacza to, że do poprawnej pracy w wielu zastosowaniach potrzebny będzie odpowiedni układ polaryzacji oraz często również wzmacniacz sygnału audio.
W praktyce ten typ mikrofonu daje mały sygnał analogowy, więc przy podłączaniu do mikrokontrolera lub wejścia ADC zwykle stosuje się dodatkowy stopień wzmacniający. 🚨
Wkładka pojemnościowa zamienia fale dźwiękowe na sygnał elektryczny. W środku znajduje się membrana reagująca na drgania powietrza, a wbudowany układ wymaga zasilania roboczego. Dzięki temu mikrofon może współpracować z prostymi układami audio i torami pomiaru dźwięku.
Zakres częstotliwości 50 Hz - 20 kHz obejmuje typowe pasmo słyszalne, więc mikrofon nadaje się do podstawowego zbierania dźwięku, mowy i sygnałów akustycznych. 🔊
Ten mikrofon można wykorzystać w projektach amatorskich i serwisowych, ale warto pamiętać, że nie jest to gotowy moduł plug and play. Najczęściej współpracuje z:
Nominalne napięcie podane w danych to 3 V, a maksymalny pobór prądu wynosi 500 uA, więc mikrofon dobrze wpisuje się w lekkie, energooszczędne konstrukcje. 🔋
| Typ | mikrofon pojemnościowy |
| Średnica | 6 mm |
| Wysokość | 2,2 mm |
| Czułość | -48 do -66 dB |
| Zakres częstotliwości | 50 Hz - 20 kHz |
| Pobór prądu | maks. 500 uA |
| Napięcie nominalne | 3 V |
| Zasilanie robocze | 1,5 V - 10 V |
| Stosunek sygnał/szum | > 58 dB |
| Waga | 0.03 oz |
Tak, ale zwykle nie bezpośrednio. Najczęściej potrzebny jest dodatkowy wzmacniacz lub gotowy układ wejściowy mikrofonu.
Tak, to wkładka mikrofonowa generująca sygnał analogowy.
Do prostych projektów i eksperymentów tak. W zastosowaniach wymagających rozbudowanego toru audio trzeba dobrać odpowiedni układ wzmacniający i filtrację.
Tak, według danych zasilanie robocze mieści się w zakresie od 1,5 V do 10 V.
