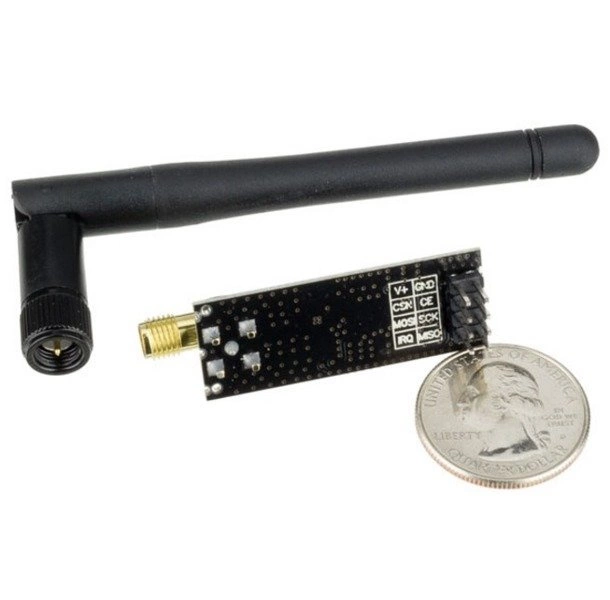

Moduł bezprzewodowy nRF24L01 + wzmacniacz i antena - zasięg do 1,1km

Moduł nRF24L01 + wzmacniacz i antena – do projektów, gdzie zwykły moduł 2,4 GHz to za mało

Ten moduł bezprzewodowy nRF24L01 z wbudowanym wzmacniaczem i anteną sprawdzi się tam, gdzie potrzebujesz dwukierunkowej komunikacji radiowej na większą odległość niż w standardowych wersjach PCB. To praktyczny wybór do projektów DIY, automatyki, telemetrycznych układów pomiarowych oraz komunikacji pomiędzy mikrokontrolerami.

Komunikacja odbywa się przez interfejs SPI, więc moduł można łatwo połączyć z popularnymi platformami takimi jak Arduino, PIC czy ARM. Producent deklaruje zasięg do 1100 m w otwartym terenie, co w praktyce daje duży zapas do zastosowań warsztatowych, domowych i terenowych ✅

Gdzie taki moduł sprawdza się w praktyce?

• 🔧 bezprzewodowa komunikacja między dwoma mikrokontrolerami,
• 🏠 systemy smart home i zdalne czujniki,
• 📦 telemetryczne przesyłanie danych z urządzeń pomiarowych,
• 🚗 modele, roboty i pojazdy sterowane własnym układem,
• 🛠️ warsztatowe testery i układy diagnostyczne,
• 💡 projekty Arduino wymagające większego zasięgu niż standardowy nRF24L01.

Co wyróżnia tę wersję?

Nie jest to podstawowy moduł nRF24L01 z anteną ścieżkową. Tutaj dostajesz wersję wyposażoną w wzmacniacz sygnału oraz zewnętrzną antenę, co przekłada się na lepszy zasięg i stabilniejszą łączność w trudniejszych warunkach.

• ⭐ komunikacja dwustronna w paśmie 2,4 GHz,
• ⭐ transmisja do 2 Mb/s,
• ⭐ 125 kanałów do dyspozycji,
• ⭐ automatyczna transmisja pakietów,
• ⭐ niewielkie wymiary przy dużych możliwościach,
• ⭐ złącze antenowe i antena w zestawie.

Jak działa?

Moduł wykorzystuje układ z rodziny nRF24L01 do bezprzewodowej wymiany danych na paśmie ISM 2,4 GHz. Mikrokontroler wysyła i odbiera dane przez SPI, a sam moduł zajmuje się transmisją radiową, adresowaniem pakietów i pracą na wybranym kanale.

Dzięki temu możesz zbudować np. nadajnik z czujnikiem temperatury i odbiornik pokazujący wyniki na wyświetlaczu, bez prowadzenia przewodów między urządzeniami 💡

Kompatybilność i podłączenie

Moduł współpracuje z mikrokontrolerami obsługującymi SPI. Z opisu wynika, że wejścia akceptują TTL 0-5 V, co ułatwia integrację z wieloma popularnymi platformami prototypowymi.

• 🔌 Arduino,
• 🔌 mikrokontrolery PIC,
• 🔌 platformy ARM,
• 🔌 inne układy z obsługą SPI.

Ważne: zasilanie modułu wynosi 3,0 V – 3,6 V. To parametr krytyczny przy projektowaniu układu. Przed podłączeniem sprawdź, czy Twój układ zasilania jest stabilny i mieści się w tym zakresie 🚨

Na co zwrócić uwagę przed zakupem?

• 🚨 To nie jest moduł Wi-Fi – pracuje na nRF24L01 i wymaga obsługi przez mikrokontroler.
• 🚨 Deklarowany zasięg do 1100 m dotyczy otwartego terenu. W budynkach, przy ścianach, metalowych obudowach i zakłóceniach będzie mniejszy.
• 🚨 Wymaga poprawnego zasilania 3,0 V – 3,6 V.
• 🚨 Do uruchomienia potrzebna jest konfiguracja w kodzie i obsługa interfejsu SPI.

Praktyczne wskazówki użytkowe

• 🔋 Przy nadawaniu moduł pobiera do 115 mA, więc nie zasilaj go z przypadkowego, słabego źródła.
• 📏 Antena powinna mieć możliwie swobodną przestrzeń wokół siebie – to poprawia jakość linku radiowego.
• 🛠️ Jeśli komunikacja jest niestabilna, sprawdź najpierw zasilanie, przewody SPI i ustawiony kanał transmisji.
• 💡 W projektach bateryjnych przydatny będzie tryb power down z poborem tylko 4,2 µA.

Dane techniczne

Typowe zastosowania DIY

Jeśli budujesz własny system komunikacji radiowej, ten moduł daje większą swobodę niż najprostsze wersje bez anteny zewnętrznej. Możesz wykorzystać go do:

• ✅ przesyłania danych z czujników między budynkami lub stanowiskami,
• ✅ bezprzewodowego sterowania urządzeniem z poziomu drugiego mikrokontrolera,
• ✅ budowy prostych sieci urządzeń pomiarowych,
• ✅ komunikacji pomiędzy modułem bazowym a urządzeniem mobilnym.

FAQ – najczęstsze pytania

Czy moduł działa z Arduino?

Tak, moduł komunikuje się przez SPI i jest często używany w projektach Arduino.

Czy można zasilać go z 5 V?

Nie. Zakres zasilania podany dla tego modelu to 3,0 V – 3,6 V.

Czy zasięg 1,1 km jest zawsze osiągalny?

Nie. To wartość deklarowana dla otwartego terenu. W praktyce zasięg zależy od przeszkód, zakłóceń, ustawienia anteny i jakości zasilania.

Czy to moduł do internetu lub sieci Wi-Fi?

Nie. To moduł radiowy nRF24L01 do własnych połączeń między urządzeniami.

Zawartość zestawu

• 📦 moduł bezprzewodowy nRF24L01 + wzmacniacz i antena
