To niewielka płytka zabezpieczająca do budowy pakietu 2S, czyli 2 ogniw Li-ion połączonych szeregowo. Moduł pilnuje podstawowych parametrów pracy akumulatorów: odcina pakiet przy zbyt głębokim rozładowaniu i przy zbyt wysokim napięciu ładowania.
W praktyce to rozwiązanie dla osób, które składają własny pakiet 7,4 V / 8,4 V z ogniw 18650 i chcą dodać ochronę elektroniki oraz samych ogniw.
Sprawdzi się w projektach DIY, małych urządzeniach przenośnych, elektronice warsztatowej i prostych zasilaniach bateryjnych, gdzie liczy się kompaktowy rozmiar oraz podstawowe zabezpieczenie pakietu.
BMS 2S jest przeznaczony do pakietu złożonego z dwóch ogniw Li-ion połączonych szeregowo. Takie zestawienie daje napięcie nominalne około 7,4 V, a po pełnym naładowaniu 8,4 V.
To ważne zwłaszcza wtedy, gdy pakiet pracuje cyklicznie i nie chcesz doprowadzić do uszkodzenia ogniw przez zbyt niski lub zbyt wysoki poziom napięcia.
Moduł monitoruje napięcie każdej celi w pakiecie 2S. Gdy napięcie wzrośnie za bardzo podczas ładowania, układ odcina dalsze ładowanie. Gdy napięcie spadnie za nisko podczas pracy, odłącza obciążenie.
Dzięki temu:
To nie jest rozbudowany system do dużych baterii dużej mocy, tylko kompaktowy moduł ochronny do niewielkich pakietów 2S.
Ten model wybierz wtedy, gdy budujesz pakiet:
Nie będzie odpowiedni do:
Jeśli Twoje urządzenie pobiera większy prąd rozruchowy lub pracuje impulsowo pod dużym obciążeniem, warto dobrać moduł z zapasem.
Najczęstszy błąd to zakup BMS o złej liczbie sekcji. Jeśli pakiet ma dwie cele w szeregu, potrzebujesz właśnie BMS 2S.

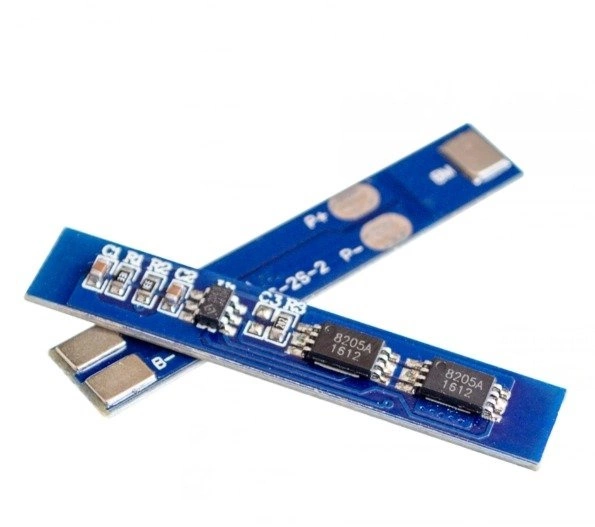

Na płytce znajdują się typowe punkty lutownicze opisane jako:
Przed pierwszym uruchomieniem warto jeszcze raz sprawdzić polaryzację przewodów. W pakietach Li-ion błędne podłączenie może uszkodzić moduł, ogniwa albo zasilane urządzenie.
Jeśli nie masz doświadczenia z budową pakietów, zachowaj ostrożność podczas lutowania i testów.
| Typ modułu | BMS / PCM 2S do ogniw Li-ion |
| Napięcie pakietu | 7,4 V nominalnie / 8,4 V po pełnym naładowaniu |
| Zastosowanie | 2 ogniwa Li-ion połączone szeregowo |
| Zabezpieczenie przed nadmiernym ładowaniem | 4,25 V – 4,35 V ± 0,05 V na celę |
| Zabezpieczenie przed nadmiernym rozładowaniem | 2,3 V – 3,0 V ± 0,05 V na celę |
| Maksymalny prąd roboczy | 4 A – 5 A |
| Maksymalny prąd szczytowy | 6 A – 7 A |
| Temperatura pracy | -40 °C do +50 °C |
| Prąd własny | mniej niż 3 uA |
| Rezystancja | mniej niż 45 mΩ |
| Żywotność | ponad 50000 godzin |
| Wymiary | 38 x 8 x 2,5 mm |
Jeśli budujesz pakiet do konkretnego urządzenia, najpierw sprawdź jego rzeczywisty pobór prądu. To pozwoli uniknąć doboru zbyt słabego BMS.
Tak, jeśli są to ogniwa Li-ion połączone szeregowo jako pakiet 2S.
Moduł pełni funkcję ochronną dla pakietu i współpracuje z ładowaniem pakietu 2S, ale przy zakupie warto pamiętać, że kluczowe jest prawidłowe napięcie ładowania dla pakietu 8,4 V.
Raczej nie do mocno obciążonych urządzeń. Prąd roboczy 4 A – 5 A ogranicza zastosowanie do lżejszych projektów i mniejszych odbiorników.
W podanych danych nie ma potwierdzonej informacji o aktywnym balansowaniu, dlatego nie należy tego zakładać bez dodatkowej dokumentacji.
W zestawie nie ma baterii ani innych elementów widocznych na zdjęciach poza samym modułem.
Napięcie powinno być sumą napięć dwóch połączonych szeregowo ogniw: czyli w przypadku rozładowanych ogniw 6V a w pełni naładowanych 8,4V +/- 5%. BMS-y często mają wbudowane zabezpieczenie przez które napięcie po zlutowaniu nie będzie prawidłowe na wyjściu! Należy podłączyć wtedy układ pod ładowarkę tak jak jest to opisane w naszym artykule poświęconym modułom BMS!
Jest to sprzeczne pytanie, ponieważ bateria może pracować w dwóch stanach: ładowanie / rozładowanie. Odbiornik podczas ładowania zasila ładowarka którą ładuje się pakiet. Czyli podczas ładowania baterii zasilacz musi mieć odpowiednio dużą wydajność prądową aby zasilić odbiornik i ładować baterię :)
W takim przypadku wykorzystuje się moduły UPS czyli zasilacz buforowy :)
