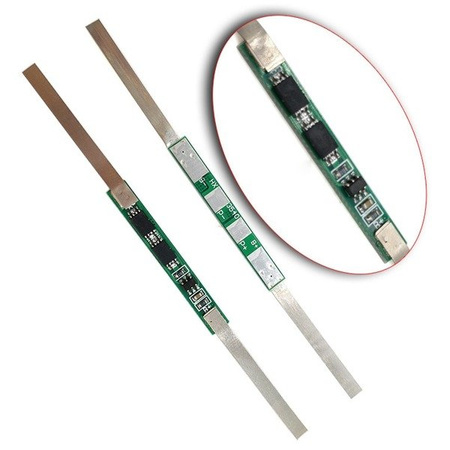

Moduł BMS PCM PCB ładowania i ochrony ogniw 18650 Li-ion - 1S - 3,7V - 5A - z blaszkami

Moduł BMS 1S 3,7 V 5 A z blaszkami – do budowy i zabezpieczenia pakietu 18650

To wąski moduł BMS / PCM / PCB do jednego ogniwa Li-ion 1S, np. 18650 o napięciu nominalnym 3,7 V. Jego zadaniem jest ochrona akumulatora podczas ładowania i rozładowania, tak aby ogniwo nie zostało nadmiernie rozładowane, przeładowane ani przeciążone.

W praktyce taki układ przydaje się wtedy, gdy budujesz własny pakiet do urządzenia DIY, naprawiasz baterię lub chcesz dodać zabezpieczenie do pojedynczego ogniwa litowego. Dzięki blaszkom montażowym moduł łatwo dopasować do ogniwa 18650.

Do czego służy ten moduł?

Najprościej mówiąc: pilnuje bezpiecznej pracy ogniwa Li-ion. Jeśli napięcie wzrośnie za mocno podczas ładowania albo spadnie za nisko podczas pracy, układ odcina akumulator i chroni go przed uszkodzeniem.

• ✅ zabezpiecza przed przeładowaniem,
• ✅ chroni przed nadmiernym rozładowaniem,
• ✅ pomaga przy zwarciu,
• ✅ ogranicza skutki zbyt dużego prądu,
• ✅ pozwala zbudować bezpieczniejszy pakiet 1S do urządzeń przenośnych.

To rozwiązanie przydatne m.in. w projektach DIY, naprawach elektroniki, lampkach, prostych urządzeniach zasilanych z jednego ogniwa litowego czy własnych pakietach do małych projektów warsztatowych 🔋🛠️

Kompatybilność – do jakich ogniw pasuje?

Moduł jest przeznaczony do jednego ogniwa litowego 1S, czyli pakietu o napięciu nominalnym 3,6 V / 3,7 V. Producent wskazuje zgodność z ogniwami Li-ion 18650, ale może być stosowany także z innymi ogniwami litowymi o takim samym napięciu jednej celi, jeśli sposób montażu i parametry są zgodne.

• 🔋 Typ pakietu: 1S
• 🔋 Napięcie nominalne ogniwa: 3,6 V / 3,7 V
• 🔋 Typowe zastosowanie: pojedyncze ogniwo 18650

Ważne: to nie jest moduł do pakietów 2S, 3S lub 4S. Nie nadaje się do zestawów wielocelowych połączonych szeregowo.

Jak działa w praktyce?

Moduł pracuje pomiędzy ogniwem a obciążeniem / ładowaniem. Monitoruje napięcie celi i reaguje, gdy parametry wyjdą poza bezpieczny zakres.

Podczas ładowania

Gdy napięcie ogniwa osiąga granicę bezpieczeństwa, układ odcina dalsze ładowanie. To chroni celę przed przeładowaniem i szybszym zużyciem.

Podczas rozładowania

Jeżeli napięcie spadnie za nisko, moduł odłącza obciążenie. Dzięki temu ogniwo nie pracuje poniżej niebezpiecznego poziomu, co mogłoby je trwale uszkodzić.

Przy zwarciu lub zbyt dużym obciążeniu

Układ uruchamia zabezpieczenie nadprądowe / zwarciowe, ograniczając ryzyko uszkodzenia pakietu i elektroniki 🚨

Najważniejsze zalety

• ⭐ 2 w 1 – moduł ochrony i układ do obsługi ładowania pojedynczego ogniwa 1S
• ⭐ Do ogniw 3,6 V / 3,7 V – typowe zastosowanie z 18650
• ⭐ Blaszki montażowe – wygodne przy budowie własnego pakietu
• ⭐ Kompaktowy format – łatwiejsze zmieszczenie w baterii lub obudowie urządzenia
• ⭐ Zabezpieczenia elektryczne – zwarcie, przeładowanie, nadmierne rozładowanie, nadprąd

Na co zwrócić uwagę przed zakupem?

• ❓ Moduł jest do jednej celi 1S, nie do pakietów wielocelowych.
• ❓ Maksymalny prąd roboczy ładowania / rozładowania to 5 A – jeśli urządzenie pobiera więcej, trzeba wybrać mocniejszy wariant.
• ❓ To rozwiązanie do ogniw litowych 3,6 V / 3,7 V, a nie do akumulatorów NiMH, NiCd czy ołowiowych.
• ❓ Przed montażem warto sprawdzić, czy w obudowie jest miejsce na długość modułu i blaszek.

Montaż i użytkowanie

Ten typ modułu stosuje się bezpośrednio z pojedynczym ogniwem Li-ion. Blaszki pomagają w mechanicznym i elektrycznym połączeniu z akumulatorem.

Przy pracy z ogniwami litowymi warto zachować ostrożność:

• 🔧 nie dopuszczaj do zwarcia końcówek ogniwa,
• 🔧 montuj moduł zgodnie z przeznaczeniem dla pakietu 1S,
• 🔧 nie przekraczaj prądu 5 A,
• 🔧 sprawdź stan samego ogniwa – uszkodzona cela nie powinna być dalej używana,
• 🔧 unikaj przypadkowego przegrzania podczas prac montażowych.

Typowe zastosowania

• 🏠 regeneracja baterii i prostych pakietów 18650,
• 🔋 zabezpieczenie pojedynczego ogniwa Li-ion w urządzeniu DIY,
• 🛠️ własne projekty elektroniczne z zasilaniem 3,7 V,
• 💡 lampki, moduły przenośne, małe urządzenia warsztatowe,
• 📦 naprawa lub budowa kompaktowych źródeł zasilania 1S.

Dane techniczne

Co znajduje się w zestawie?

• 📦 Moduł ładowania i ochrony ogniw 18650 Li-ion 1S 3,7 V 5 A z blaszkami – 1 szt.

FAQ – najczęstsze pytania

Czy ten moduł pasuje do ogniwa 18650?

Tak, produkt jest przeznaczony do zastosowań z ogniwami 18650 Li-ion 1S i innymi ogniwami litowymi 3,6 V / 3,7 V, jeśli sposób montażu jest zgodny.

Czy mogę użyć go do pakietu 7,4 V?

Nie. Pakiet 7,4 V to zwykle 2S, a ten moduł obsługuje tylko 1S.

Czy moduł zabezpiecza przed całkowitym rozładowaniem?

Tak, odcina ogniwo przy zbyt niskim napięciu rozładowania, co pomaga chronić celę przed uszkodzeniem.

Czy nadaje się do urządzenia pobierającego więcej niż 5 A?

Nie powinien być stosowany powyżej deklarowanego maksymalnego prądu 5 A.
