Moduł Miernika Wagi HX711 - Miernik Tensometru z wyświetlaczem
- Moduł wagi HX711 z wyświetlaczem to precyzyjne urządzenie do pomiaru ciśnienia i masy, idealne dla aplikacji od przemysłowych po hobbystyczne. Jego zaawansowana technologia gwarantuje dokładność pomiarów.
Moduł miernika wagi HX711 z wyświetlaczem – do budowy własnej wagi z czujnikiem tensometrycznym

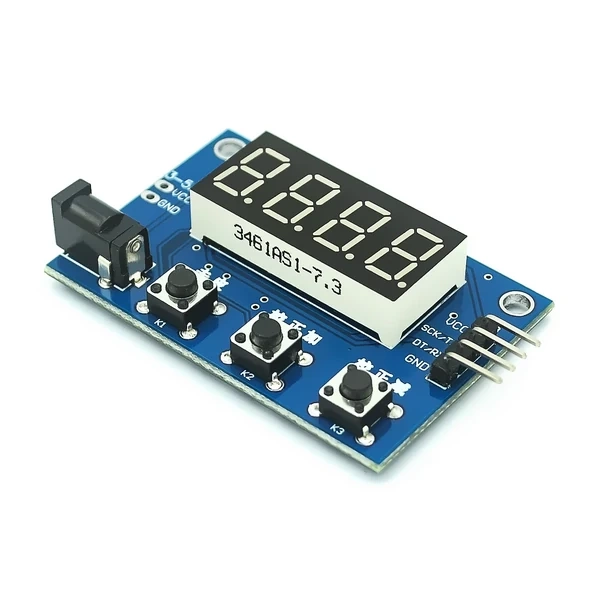

Ten moduł to praktyczne rozwiązanie dla osób, które chcą szybko uruchomić prosty układ ważenia bez konieczności ciągłego podłączania do komputera. Na płytce znajduje się układ HX711 oraz wyświetlacz, dzięki czemu odczyt masy jest widoczny bezpośrednio na module.
Sprawdzi się w projektach DIY, stanowiskach testowych, małych wagach warsztatowych i eksperymentach z czujnikami tensometrycznymi. ✅
Do czego możesz go użyć? 🔧
- do budowy małej wagi elektronicznej z czujnikiem 5 kg lub 10 kg,
- do pomiaru nacisku lub obciążenia w projektach Arduino i DIY,
- do prostych układów laboratoryjnych i testowych,
- do edukacji – nauki obsługi tensometrów i kalibracji pomiaru,
- do własnych urządzeń, gdzie potrzebny jest lokalny odczyt na wyświetlaczu.
Jak działa ten moduł? ⚙️
HX711 to 24-bitowy przetwornik analogowo-cyfrowy zaprojektowany do współpracy z mostkami tensometrycznymi. Odczytuje bardzo małe zmiany sygnału z czujnika obciążenia, wzmacnia je i przelicza na wartość możliwą do wyświetlenia.
W praktyce oznacza to, że po podłączeniu kompatybilnego czujnika tensometrycznego oraz zasilania możesz zbudować kompaktowy miernik masy lub nacisku. 💡
Najważniejsze cechy użytkowe ⭐
- Zintegrowany wyświetlacz – szybki odczyt bez dodatkowego ekranu.
- Układ HX711 – popularny i często stosowany w układach wagowych.
- Niskie napięcie zasilania – praca w zakresie DC 3,5 V ~ 5 V.
- Kompaktowy rozmiar – płytka o wymiarach 50 x 30 mm.
- Obsługa czujników tensometrycznych – według danych dla czujników 5 kg / 10 kg.
- Maksymalny wskazywany zakres – do 9999 g.
Kompatybilność – z czym współpracuje? 🔌
Moduł jest przeznaczony do współpracy z czujnikami tensometrycznymi. Zgodnie z dostępnymi danymi obsługuje czujniki 5 kg oraz 10 kg.
Jeśli planujesz zakup, zwróć uwagę na to, aby dobrać właściwy typ czujnika obciążenia i nie przekraczać deklarowanego zakresu pracy modułu.
Na co zwrócić uwagę przed zakupem? ❓
- To nie jest sam czujnik – tensometr należy dobrać osobno, jeśli nie ma go w zestawie.
- Maksymalna wskazywana masa według danych to 9999 g.
- Zakres zasilania to DC 3,5 V ~ 5 V – nie podawaj wyższego napięcia.
- Przed dokładnym pomiarem konieczna może być kalibracja układu.
W praktyce – gdzie taki moduł sprawdza się najlepiej? 🛠️
- DIY i hobby – własna miniwaga, dozownik, licznik obciążenia.
- Warsztat – pomiar nacisku lub masa małych elementów.
- Edukacja – nauka działania mostka tensometrycznego i przetwornika HX711.
- Automatyka – proste stanowiska kontroli obciążenia.
Typowe błędy użytkowników 🚨
- Podłączenie nieodpowiedniego czujnika tensometrycznego.
- Brak kalibracji po montażu.
- Przekroczenie dopuszczalnego zakresu masy.
- Zasilanie napięciem wyższym niż 5 V.
- Niestabilny montaż czujnika, który powoduje błędne wskazania.
Jak używać? 📏
Podstawowy schemat pracy wygląda prosto:
- podłącz zasilanie DC 3,5 V ~ 5 V,
- podłącz kompatybilny czujnik tensometryczny,
- zamontuj czujnik stabilnie mechanicznie,
- wykonaj kalibrację,
- sprawdź wskazania przy znanym obciążeniu.
Przy projektach wagowych mechanika montażu jest równie ważna jak elektronika. Nawet dobry moduł nie pokaże poprawnych wyników, jeśli belka tensometryczna będzie źle zamocowana.
Dane techniczne
| Układ pomiarowy | HX711 |
| Napięcie zasilania | DC 3,5 V ~ 5 V |
| Obsługiwany czujnik | 5 kg / 10 kg |
| Maksymalna waga | 9999 g |
| Temperatura pracy | -25 ℃ ~ 85 ℃ |
| Wilgotność pracy | 5% ~ 95% RH |
| Rozmiar | 50 x 30 mm |
FAQ – pytania, które pojawiają się najczęściej
Czy moduł nadaje się do Arduino?
HX711 jest bardzo często używany w projektach Arduino, ale ten model ma również własny wyświetlacz, więc może być używany jako samodzielny element odczytu.
Czy w zestawie jest czujnik tensometryczny?
Z dostarczonych danych wynika opis modułu współpracującego z tensometrem. Jeśli potrzebujesz kompletnego zestawu, warto sprawdzić zawartość oferty przed zakupem.
Czy nadaje się do dużych wag platformowych?
To rozwiązanie do małych układów pomiarowych. Według specyfikacji obsługuje czujniki 5 kg / 10 kg i wskazania do 9999 g.
Czy wymaga kalibracji?
Tak, w praktyce kalibracja jest potrzebna, aby uzyskać użyteczny i powtarzalny odczyt.
Podsumowanie
Jeśli szukasz kompaktowego modułu do pomiaru masy lub nacisku z wykorzystaniem tensometru, ten model z HX711 i wyświetlaczem pozwala szybko zbudować czytelny układ wagowy. Sprawdzi się szczególnie tam, gdzie liczy się prosty odczyt, mały rozmiar i możliwość własnej kalibracji. ✅
