SSR-40DA 40A/380V – niezawodne przełączanie dużych obciążeń AC oraz szeroki zakres napięcia pracy
SSR-40DA to przekaźnik półprzewodnikowy AC o maksymalnym prądzie wyjściowym 40 A i zakresie napięcia wyjściowego 24–380 VAC. Umożliwia bezpieczne sterowanie odbiornikami zasilanymi z sieci, takimi jak grzałki, silniki czy transformatory, bez konieczności stosowania rozbudowanych styczników mechanicznych.
Szeroki zakres napięcia pracy na wyjściu sprawia, że moduł można zastosować zarówno w instalacjach jednofazowych 230 V, jak i w układach zasilanych napięciami zbliżonymi do 380 V (np. w części układów trójfazowych, jako przekaźnik w jednej fazie). W praktyce oznacza to jeden uniwersalny moduł do wielu projektów: od automatyki domowej (sterowanie grzałką bojlera) po zastosowania warsztatowe i półprzemysłowe (regulacja nagrzewnic, sterowanie piecem, elementami grzejnymi stołu roboczego).
- Przełączanie obciążeń do 40 A pozwala na sterowanie mocnymi odbiornikami bez potrzeby dokładania dodatkowych styczników.
- Zakres 24–380 VAC umożliwia użycie z większością standardowych urządzeń zasilanych z sieci w Europie.
Galwaniczna izolacja wejścia, bezstykowa praca i długa żywotność
Wejście sterujące jest oddzielone od wyjścia za pomocą izolacji fotoelektrycznej, co znacząco zwiększa bezpieczeństwo całej instalacji. Mikrokontroler, sterownik PLC czy moduł automatyki niskonapięciowej nie mają bezpośredniego połączenia elektrycznego z obwodem sieciowym, dzięki czemu ryzyko uszkodzenia elektroniki sterującej przy przepięciach jest zredukowane.
Brak styków mechanicznych oznacza beziskrowe przełączanie, brak drgań i minimalne zużycie elementów. W praktyce przekłada się to na bardzo dużą żywotność przekaźnika w zastosowaniach, gdzie klasyczne przekaźniki elektromagnetyczne szybko się zużywają: częste przełączanie, praca w trybie PWM, sterowanie nagrzewnicami, które są regularnie załączane i wyłączane.
- Bezstykowa konstrukcja = brak hałasu „kliknięcia” typowego dla przekaźników mechanicznych.
- Możliwość montażu w środowisku narażonym na wibracje, kurz czy wilgoć (oczywiście z zachowaniem zasad bezpieczeństwa i odpowiedniej obudowy).
Niskonapięciowe sterowanie 3–32 V DC – idealne do Arduino, PLC i sterowników DIY
Przekaźnik SSR-40DA wyposażony jest w wejście sterujące 3–32 V DC, co pozwala na bezpośrednie podłączenie go do większości układów logicznych i sterowników. Minimalny prąd sterujący rzędu 4,5–20 mA sprawia, że wyjścia mikrokontrolerów (Arduino, ESP, STM32, Raspberry Pi z odpowiednim driverem) lub sterowników PLC są w stanie bez problemu wysterować moduł.
Tak szeroki zakres napięcia wejściowego upraszcza projektowanie – nie trzeba dokładnie dobierać poziomu sterowania. Wystarczy zapewnić napięcie w przedziale 3–32 V DC, aby przekaźnik przełączył obciążenie po stronie AC. To wygodne zarówno w prostych układach automatyki domowej, jak i w rozbudowanych instalacjach przemysłowych, gdzie sterowanie odbywa się przez wyjścia tranzystorowe lub przekaźnikowe sterownika.
- Łatwe sterowanie bez dodatkowych przetwornic – można użyć typowego zasilania 5 V, 12 V lub 24 V DC.
- Możliwość integracji z gotowymi modułami sterującymi, regulatorami PID, termostatami elektronicznymi itp.
Szybka reakcja <10 ms, LED sygnalizacyjny i wygodny montaż
Czas zadziałania przekaźnika poniżej 10 ms umożliwia szybkie reagowanie układu na zmiany sygnału sterującego. Jest to szczególnie istotne w projektach, gdzie wymagane jest częste załączanie/wyłączanie obciążenia, np. przy regulacji temperatury metodą włącz/wyłącz, w systemach grzewczych, sterowaniu oświetleniem czy automatyce maszyn.

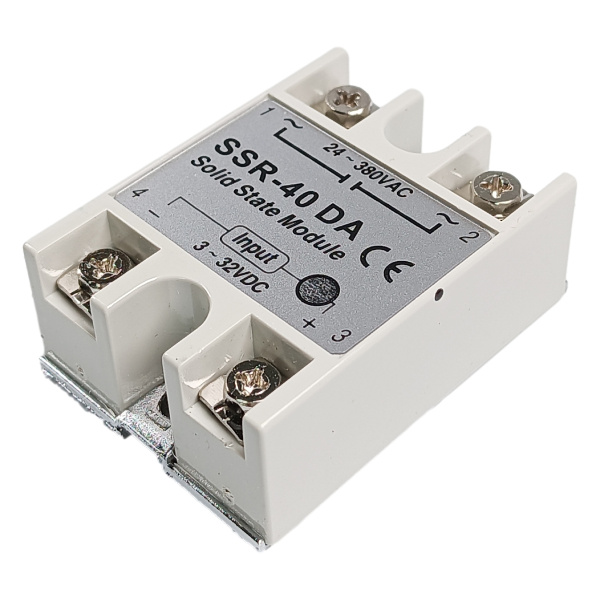

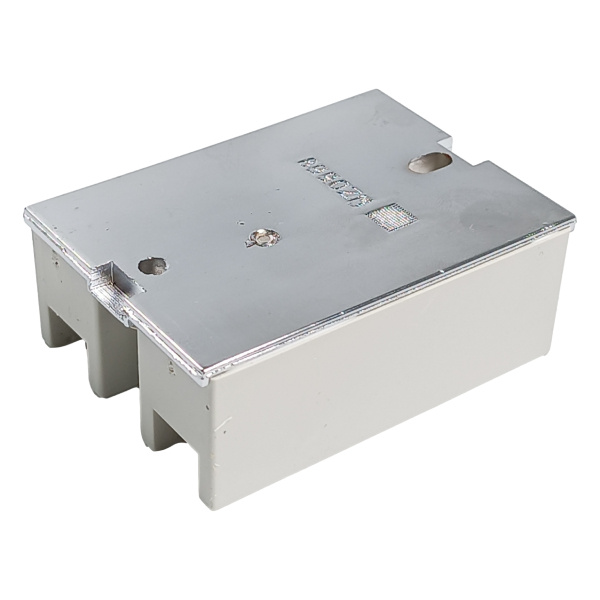

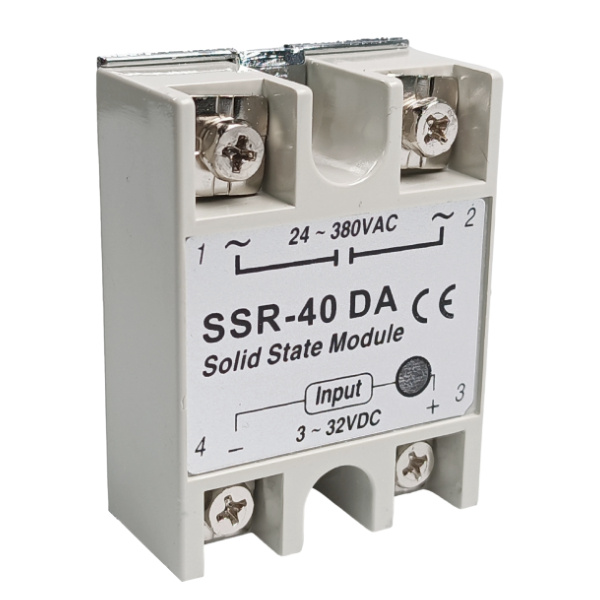

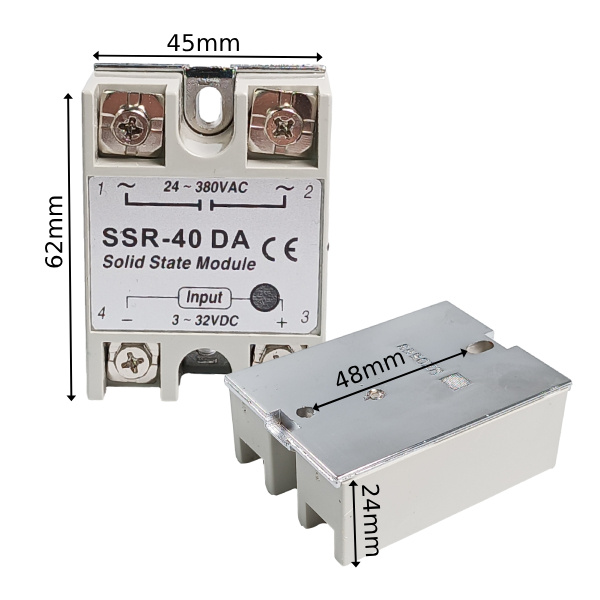

Zintegrowana dioda LED na wejściu sterującym pozwala na łatwą diagnostykę – od razu widać, czy przekaźnik otrzymuje sygnał załączenia. Obudowa z otworami montażowymi (rozstaw ok. 48 mm) oraz kompaktowe wymiary 62 × 45 × 23 mm ułatwiają montaż w szafie sterowniczej, obudowie DIY czy na radiatorze.
- Sygnalizacja LED ułatwia uruchamianie i serwis – bez miernika od razu widać, czy wejście jest aktywne.
- Standardowy rozmiar i otwory montażowe kompatybilne z wieloma gotowymi radiatorami i płytami montażowymi.
Wysoka obciążalność 40 A i konieczność chłodzenia przy dużym obciążeniu
SSR-40DA jest przystosowany do prądu wyjściowego do 40 A, co pozwala zasilać odbiorniki o znacznej mocy. Przy tak dużym obciążeniu istotne jest odpowiednie odprowadzanie ciepła – przy pracy w pobliżu wartości granicznych (powyżej ok. 80% maksymalnego obciążenia) zaleca się montaż przekaźnika na radiatorze, a w wymagających warunkach także wymuszone chłodzenie (np. wentylator).
Zakres temperatury pracy od -30°C do +80°C sprawia, że przekaźnik nadaje się do pracy zarówno w nieogrzewanych pomieszczeniach (warsztaty, magazyny), jak i w otoczeniu rozdzielnic, gdzie temperatura może się podnosić. Odpowiednie chłodzenie zapewnia stabilną pracę przez długi czas nawet przy wysokich prądach.
- Przekaźnik nadaje się do sterowania odbiornikami o dużej mocy – np. grzałki kilkukilowatowe, nagrzewnice, duże zasilacze AC.
- Przewidywalne nagrzewanie – łatwo dobrać radiator w zależności od obciążenia.
Najważniejsze cechy i korzyści
- Wysoka obciążalność 40 A – możliwość sterowania odbiornikami o znacznej mocy bez stosowania dodatkowych styczników.
- Szeroki zakres napięcia wyjściowego 24–380 VAC – jeden moduł do różnych instalacji jednofazowych i częściowo trójfazowych.
- Wejście sterujące 3–32 V DC – bezpośrednia współpraca z Arduino, PLC, modułami logicznymi i sterownikami DIY.
- Galwaniczna izolacja fotoelektryczna – zwiększone bezpieczeństwo elektroniki sterującej i całego systemu.
- Brak elementów mechanicznych – cicha praca, brak iskrzenia i znacznie dłuższa żywotność niż w przekaźnikach elektromagnetycznych.
- Szybka reakcja (<10 ms) – możliwość częstego przełączania, użycie w regulatorach temperatury i automatyce.
- Sygnalizacja LED na wejściu – szybka kontrola stanu bez użycia miernika.
- Kompaktowe wymiary 62 × 45 × 23 mm – łatwy montaż w małych obudowach i szafach sterowniczych.
- Zakres temperatur pracy -30…+80°C – przystosowanie do pracy w trudniejszych warunkach środowiskowych.
- Certyfikat CE – zgodność z europejskimi normami bezpieczeństwa.
Specyfikacja techniczna
- Model: SSR-40DA
- Typ: przekaźnik półprzewodnikowy AC (Solid State Relay)
- Maksymalny prąd wyjściowy: 40 A
- Zakres napięcia wyjściowego (obciążenia): 24–380 VAC
- Napięcie sterujące (wejście): 3–32 V DC
- Prąd wejściowy sterujący: 4,5–20 mA
- Izolacja: fotoelektryczna (optoizolacja)
- Czas reakcji: <10 ms
- Sygnalizacja: dioda LED informująca o stanie załączenia
- Temperatura pracy: -30°C do +80°C
- Wymiary: ok. 62 × 45 × 23 mm
- Rozstaw otworów montażowych: ok. 48 mm
- Obudowa: moduł z zaciskami śrubowymi
- Certyfikat: CE
- Producent: inny / Inna
- Kod producenta: SSR-40 DA
- Rodzaj elementu: przekaźnik półprzewodnikowy
Zastosowanie
- Sterowanie grzałkami i nagrzewnicami – piece, bojlery, podgrzewacze wody, stoły grzewcze w warsztacie, komory grzewcze.
- Automatyka przemysłowa i domowa – włączanie i wyłączanie obciążeń z poziomu sterownika PLC, Arduino lub systemu smart home.
- Sterowanie silnikami AC – załączanie pomp, wentylatorów, sprężarek (przy uwzględnieniu charakterystyki obciążenia).
- Regulacja temperatury – współpraca z termostatami elektronicznymi i regulatorami PID przy sterowaniu elementami grzejnymi.
- Oświetlenie i systemy zasilania – przełączanie obwodów oświetleniowych, zasilanie modułów dużej mocy.
- Projekty DIY i prototypy – automatyczne sterowanie urządzeniami sieciowymi w warsztacie lub domowym laboratorium elektronika.
- Systemy testowe – automatyczne obciążanie zasilaczy, testowanie urządzeń sieciowych, cykliczne przełączanie obciążeń.
Kompatybilność
- Mikrokontrolery i platformy hobbystyczne: Arduino, ESP8266/ESP32, STM32, Raspberry Pi (za pośrednictwem odpowiednich driverów tranzystorowych), inne moduły z wyjściem cyfrowym 3–32 V DC.
- Sterowniki przemysłowe: PLC z wyjściami tranzystorowymi lub przekaźnikowymi pracującymi w zakresie 3–32 V DC.
- Regulatory temperatury i termostaty elektroniczne: urządzenia z wyjściem sterującym DC w zakresie 3–32 V (np. moduły PID, termostaty panelowe).
- Systemy automatyki domowej: moduły przekaźnikowe, sterowniki inteligentnego domu wyposażone w wyjścia niskonapięciowe DC.
- Odbiorniki AC: grzałki, nagrzewnice, silniki, pompy, wentylatory i inne urządzenia zasilane w zakresie 24–380 VAC, z uwzględnieniem ich charakterystyki (szczególnie prądu rozruchowego).
