Moduł przekaźnika z układem czasowym - 0-10 sekund - styki 10A/250V AC, lub 10A/30V DC
Dodaj produkty podając kody
Dodaj plik CSV
Wpisz kody produktów, które chcesz zbiorczo dodać do koszyka (po przecinku, ze spacją lub od nowej linijki).
Powtórzenie wielokrotnie kodu, doda ten towar tyle razy ile razy występuje.
Moduł przekaźnika z układem czasowym to precyzyjne narzędzie do generowania impulsów i regulacji cyklu pracy. Prosta konstrukcja i łatwość regulacji za pomocą potencjometru wieloobrotowego, czyni go niezastąpionym w wielu zastosowaniach. Obciążenie styków
Moduł przekaźnika z układem czasowym - 0-10 sekund
Opis

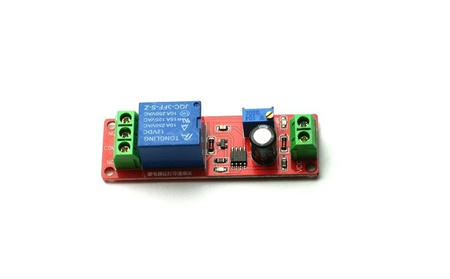

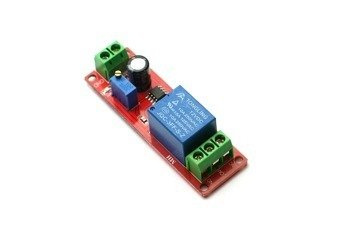

Moduł przekaźnika z regulowanym układem czasowym w zakresie od 0 do 10 sekund.
Układ funkcjonuje na prostej zasadzie: po dostarczeniu zasilania 12V na wejście zaczyna on pomiar czasu ustawionego i gdy ten się skończy moduł włącza przekaźnik.
Czas po którym moduł ma uruchomić przekaźnik regulowany jest za pomocą wlutowanego na płytce potencjometru.
Na wyjściu przekaźnika znajdują się trzy skręcane gniazda dzięki czemu można w łatwy sposób podłączyć przewody.
Na wyjściu znajdują się trzy gniazda 1 skrajny, 2 środkowy i 3 skrajny. Domyślnie przekaźnik w stanie spoczynku zwiera ze sobą pin środkowy 2 do pinu 1, gdy przekaźnik się załącza a więc zmienia pozycje styków wtedy gniazda 2 i 1 są rozwarte a przekaźnik zamyka obwód między gniazdami 2 i 3. I gdy się wyłączy znów wraca do pozycji domyślnej czyli zwiera styki 2 i 1 a styk 3 jest rozłączony.
Dzięki temu użytkownik ma możliwość włączenia urządzenia gdy przekaźnik jest wyłączony (gniazda 2 i 1), lub gdy przekaźnik jest włączony (piny 2 i 3).
Dane techniczne i cechy produktu
Prosta konstrukcja obwodu
Precyzja Pulse Generation / Timing
Regulowany Cykl pracy
Niezliczone Zastosowanie i Źródła informacji
napięcie zasilania: 12V
regulacja za pomocą potencjometru wieloobrotowego
wyprowadzenie: listwy zaciskowe ARK
obciążenie styków przekaźnika: 10A/250V AC, lub 10A/30V DC
wymiary płytki: 23x77mm
Materiały wideo
W zestawie
Moduł przekaźnika z układem czasowym - 1 szt.
Opinie o Moduł przekaźnika z układem czasowym - 0-10 sekund - styki 10A/250V AC, lub 10A/30V DC
Miałem sam sobie zrobić podobny układ, aby po awarii zasilania pomocniczy router wstał dopiero wtedy, kiedy główny się ogarnie. Ale skoro gotowe układy są po "pińc zyli", to co się będę szarpał... Układ faktycznie działa tak, jak powinien, ale zawsze można coś ulepszyć... ;-> Właśnie kombinuję, jak przylutować doń dwa kabelki z dyndającym na końcu mikroprzełącznikiem tak, aby można było router zrestartować ręcznie, unikając włażenia na stołek i wyciągania tudzież wsadzania po omacku wtyczki zasilającej router. Muszę przylutować je pomiędzy masę a wyprowadzenie "RESET" układu 555, ale tu jest tak nadźgane mikrymi elementami SMD z jeszcze mniejszymi padami, ze zdziwiłbym się, gdyby po tych manipulacjach lutownicą układ jeszcze wstał. Dlatego przezornie kupiłem dwa... Przekaźnik zaskakuje jeszcze w miarę pewnie przy zasilaniu napięciem 9 V przy zachowaniu stałych czasowych układu. Płytka modułu jest odrobinę za wąska przez co otwory montażowe lekko zachodzą na złącze styków przekaźnika. Pięć pięćdziesiąt... same elementy wyniosłyby mnie pewnie drożej...
Dokładnie moduł odlicza od podania napięcia i po odliczeniu dopóki napięcie występuje to przekaźnik jest załączony. To najprostszy układ bez żadnego wyzwalania :)
Potrzebujesz pomocy? Masz pytania?Zadaj pytanie a my odpowiemy niezwłocznie, najciekawsze pytania i odpowiedzi publikując dla innych.
