Moduł radiowy RF 433MHz Arduino - nadajnik i odbiornik Arduino

Moduł radiowy 433 MHz do Arduino – prosty zestaw nadajnik + odbiornik do transmisji danych

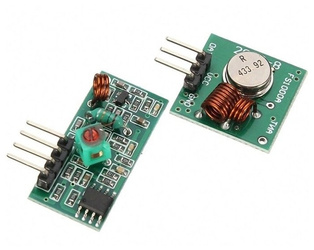

Ten zestaw składa się z nadajnika FS1000A i odbiornika XY-MK 433 MHz. To popularne rozwiązanie do prostych projektów bezprzewodowych: przesyłania stanów wejść, komend sterujących, sygnałów z czujników czy komunikacji między dwoma mikrokontrolerami.

Jeśli szukasz modułu RF 433 MHz do Arduino, AVR, ESP, prostych układów TTL lub projektów DIY, ten komplet pozwala szybko uruchomić transmisję bez Wi-Fi i bez Bluetooth. ✅

Do czego sprawdzi się w praktyce?

• 🔧 zdalne włączanie i wyłączanie urządzeń w projektach DIY,
• 🏠 bezprzewodowe przesyłanie sygnału między modułami w domu lub warsztacie,
• 💡 komunikacja między Arduino a czujnikami lub przekaźnikami,
• ⚙️ proste systemy alarmowe i powiadomienia,
• 📦 eksperymenty edukacyjne z transmisją ASK/OOK,
• 🛠️ własne piloty, sterowanie i telemetria o niewielkiej przepływności.

To rozwiązanie jest szczególnie przydatne tam, gdzie potrzebujesz prostej i taniej transmisji danych, a nie rozbudowanego protokołu sieciowego.

Jak działa taki moduł RF 433 MHz?

Nadajnik wysyła sygnał radiowy w paśmie 433 MHz, a odbiornik go odbiera i przekazuje dalej jako sygnał cyfrowy TTL. Moduły korzystają z modulacji AM ASK/OOK, dlatego dobrze nadają się do prostych ramek danych, kodów sterujących i komunikatów wysyłanych cyklicznie.

To nie jest gotowy „pilot z przyciskiem”, tylko moduł do integracji z elektroniką. Do poprawnej pracy zwykle potrzebny jest mikrokontroler oraz odpowiednia obsługa programowa transmisji.

Najważniejsze cechy

• ✅ zestaw 2 elementów: nadajnik + odbiornik,
• ✅ pasmo pracy 433 MHz,
• ✅ nadajnik z szerokim zakresem zasilania 3,5 V – 12 V,
• ✅ odbiornik zasilany napięciem 5 V,
• ✅ interfejs jednoprzewodowy,
• ✅ możliwość dolutowania zewnętrznej anteny,
• ✅ małe wymiary – łatwy montaż w obudowie projektu,
• ✅ dobre rozwiązanie do nauki i prostych wdrożeń.

Kompatybilność

Moduł można wykorzystać z wieloma platformami, o ile projekt uwzględnia właściwe napięcia zasilania i sposób dekodowania sygnału.

• 🔌 Arduino Uno, Nano, Mega
• 🔌 inne mikrokontrolery AVR
• 🔌 układy z logiką TTL
• 🔌 zestawy edukacyjne i prototypy na płytce stykowej

Ważne: odbiornik wymaga zasilania 5 V. Nadajnik może pracować w zakresie 3,5 V – 12 V, ale parametry transmisji i zasięg zależą od zasilania, anteny oraz warunków pracy. 🚨

Na co zwrócić uwagę przed zakupem?

• ❓ To nie jest moduł transceiver – zestaw składa się z osobnego nadajnika i osobnego odbiornika.
• ❓ Nie zapewnia komunikacji dwukierunkowej w jednym module.
• ❓ To rozwiązanie do prostych transmisji danych, nie do szybkiego przesyłu dużych pakietów.
• ❓ Deklarowany zasięg do 150 m zależy od anteny, zasilania, zakłóceń i otoczenia.
• ❓ Bez odpowiedniej anteny i poprawnego kodowania wyniki mogą być wyraźnie słabsze.

W praktyce – jak uzyskać lepszy zasięg i stabilność?

• 📏 dolutuj antenę do przewidzianego punktu na płytce,
• 🔋 stosuj stabilne zasilanie, szczególnie po stronie odbiornika,
• ⚙️ wysyłaj dane z prostym kodowaniem i powtórzeniami ramek,
• 🛠️ nie prowadź przewodów sygnałowych zbyt blisko źródeł zakłóceń,
• 🏠 testuj działanie w docelowym miejscu montażu – ściany i metalowe obudowy tłumią sygnał.

W tego typu modułach to właśnie anteny, zasilanie i sposób kodowania najczęściej decydują o końcowym efekcie.

Dane techniczne

Typowe zastosowania w Arduino i DIY

• 💡 bezprzewodowe przesyłanie wartości z czujnika temperatury lub stanu wejścia,
• 🏠 sterowanie oświetleniem, przekaźnikiem lub syreną w prostym układzie,
• 📦 przesyłanie kodów między dwoma płytkami Arduino,
• 🔧 budowa własnych nadajników i odbiorników zdarzeń,
• ⚙️ projekty edukacyjne pokazujące podstawy komunikacji radiowej.

Typowe błędy użytkowników

• 🚨 podłączenie odbiornika do niewłaściwego napięcia,
• 🚨 brak wspólnej masy w układzie testowym,
• 🚨 oczekiwanie stabilnej transmisji bez anteny,
• 🚨 wysyłanie danych „surowo” bez kodowania i powtórzeń,
• 🚨 porównywanie tego modułu z bardziej złożonymi rozwiązaniami 2,4 GHz lub LoRa.

Przykładowe podłączenie

Producent udostępnia przykładowy schemat podłączenia, który ułatwia start z modułami RF 433 MHz:

Zobacz przykładowe podłączenie modułu

FAQ – pytania przed zakupem

Czy ten moduł działa z Arduino?

Tak, to bardzo popularny zestaw do Arduino i podobnych mikrokontrolerów.

Czy zestaw ma antenę w komplecie?

Nie podano anten w zestawie. Moduły mają miejsce do wlutowania zewnętrznej anteny.

Czy mogę użyć go do sterowania przekaźnikiem?

Tak, ale przez mikrokontroler lub odpowiedni układ pośredni. Sam moduł radiowy nie zastępuje modułu przekaźnika.

Czy nadaje się do przesyłania dużej ilości danych?

Nie. To moduł do prostych komend i niewielkich porcji danych.

Dlaczego zasięg bywa mniejszy niż podany?

Wpływają na to antena, zasilanie, zakłócenia, przeszkody i sposób kodowania danych.

Co znajduje się w zestawie?

• 📦 nadajnik 433 MHz – 1 szt.
• 📦 odbiornik 433 MHz – 1 szt.

Prezentacja wideo
