Moduł regulator MOCY AC 230V 2000W - maksymalnie 2kW

Kod produktu: 9156
  • Zastosowanie w: regulacja natężenia światła (ściemniacz), płynna regulacja obrotów silników w elektronarzędziach, wentylatorach itp., regulacja prądu ładowania w prostownikach akumulatorowych, regulacja temperatury w grzałek, grzejników i wiele innych...
7,40 zł
/ szt.
Możesz kupić także poprzez:
Szczegóły

Moduł regulator MOCY AC do 2000W - maksymalnie 2kW

ściemniacz

Regulator napięcia i mocy SCR steruje napięciem pracy w zakresie od 10V do 230V AC. Sterownik mocy posiada wbudowany potencjometr do płynnej regulacji napięcia wyjściowego oraz radiator dla lepszego odprowadzania ciepła z triaka.

Regulator można wykorzystać w wielu urządzeniach zasilanych napięciem przemiennym AC z sieci elektroenergetycznej.

  • regulacja natężenia światła (ściemniacz)
  • płynna regulacja obrotów silników w elektronarzędziach, wentylatorach itp.
  • regulacja prądu ładowania w prostownikach akumulatorowych
  • regulacja temperatury: grzałek , grzejników itp.

Cechy produktu

  • Płynna regulacja obrotów silników, temperatury grzałek i prędkości obrotowej w elektronarzędziach.
  • Złącza terminal block do przykręcenia przewodów - złącza ARK skręcane
  • Układ zbudowany w oparciu o tyrystor.
  • Sterownik wykorzystuje nowatorski dwukierunkowego wysokiej mocy SCR do regulacji prądu do 25A.

Dane techniczne

  • max. moc wyjściowa : 2000 W
  • max. prąd wyjściowy: 8A
  • napięcie pracy : 230 V
  • zakres regulacji : 10 V - 230 V
  • temperatura pracy: -20°C do 40°C
  • triak wyposażony w radiator

Regulator mocy

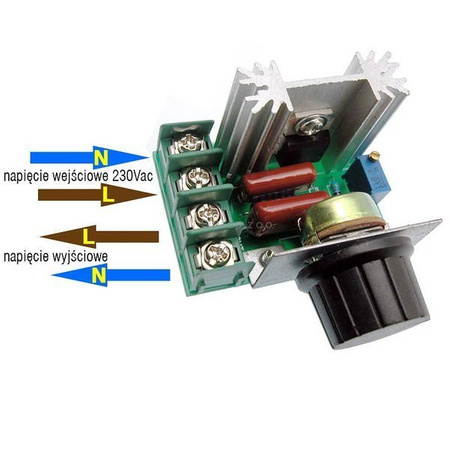

Sposób podłączenia:

  • do wejścia podłączamy przewody z napięciem sieciowy 230 V.
  • do zacisku wejściowego opisanego symbolem "L" podłączamy przewód z fazą,
  • do zacisku "N" podłączamy przewód neutralny.
  • zaciski wyjściowe podłączamy dowolnie, po warunkiem, że odbiornik nie wymaga odpowiedniego przyłączenia.

Ważna uwaga odnośnie bezpieczeństwa

  • Po stronie modułu wykonawczego na płytce sterownika jest wysokie napięcie zagrażające życiu!
  • Nie wolno pod żadnym pozorem wykonywać testów urządzenia bez odpowiedniego zabezpieczenia, grozi to porażeniem prądem elektrycznym.
  • Prawie na każdym elemencie po stronie modułów jest wysoki potencjał. Należy zachować szczególną ostrożność

W zestawie

  • Moduł regulator MOCY AC do 2000W - maksymalnie 2kW - 1 szt
Opinie naszych klientów
Ocena:
5/5
Autor: Jerzy, Śrem
Działa bez problemu
Ocena:
5/5
Autor: Andrzej, Bielsko Biala
Wszystko OK. Polecam.
Ocena:
5/5
Autor: Andrzej, Bielsko Biala
Wszystko OK. Polecam.
Ocena:
5/5
Autor: Wojciech, Łanięta
Ok
Ocena:
5/5
Autor: ANDRZEJ, LEŚNO
5/5
Ocena:
5/5
Autor: Arkadiusz, Witanowice
Moduł regulator MOCY AC 230V 2000W - maksymalnie 2kW
Super sprawa za pomocą zwykłych żarówek można zrobić fajne dekoracje! Jak za tą cenę POLECAM!!!
Ocena:
5/5
Autor: Tadeusz, Jelesnia
modul regulacii mocy 2000w
5/5
Najczęstsze pytania naszych klientów

Prawdopodobnie brak regulacji oznacza spalenie triaka. Jak widać moc maksymalna układu to 2000W maksymalna czyli przy większym obciążeniu się spali. Jeżeli na Pańskim odkurzaczu widnieje napis 1600W to producenci często zawyżają, lub zaniżają te wyniki np. żeby urządzenie miało lepszą klasę energetyczną. Testy przeważnie przeprowadzają bez obciążenia czyli nawet bez worka i filtra na wyjściu aby stawić jak najmniej oporu przepływającemu powietrzu. Czyli w praktyce pełny worek, szczotka bez przepływu powietrza daje duże obciążenie silnikowi który potrafi skonsumować dużo więcej energii (ile razy więcej nawet nie napiszę). Dlatego bez dodatkowego chłodzenia radiatora układ się po prostu ugotował. Te regulatory są przeznaczone bardziej pod oświetlenie, wentylatory gdzie pobór jest stały.

Witam.

Regulator ten działa na zasadzie PWM, a więc wycina z sinusoidy 230V mniejszą, żądaną wartość przez co otrzymuje się na wyjściu mniejsze napięcie jednak tak jak pokazuje filmik regulacja nie jest do 0V :https://www.youtube.com/watch?v=cNJ-aiWOsHM

Co do reszty układu to nie wiem co o ma być za układ, co robić więc nic więcej nie mogę powiedzieć.
