Szczegóły

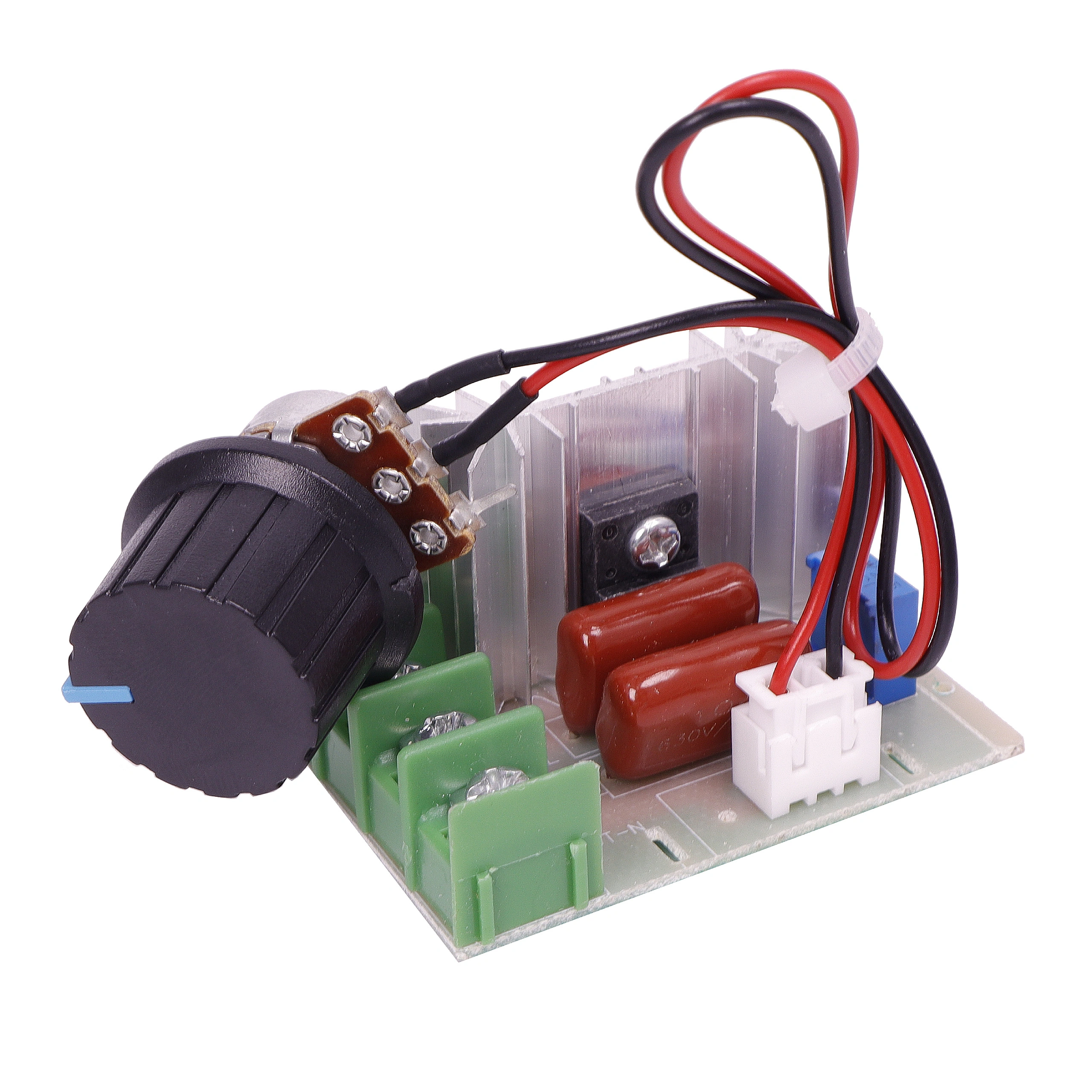

Moduł regulator MOCY AC do 2000W - maksymalnie 2kW
Regulator napięcia i mocy SCR steruje napięciem pracy w zakresie od 10V do 230V AC.
Sterownik mocy posiada wbudowany potencjometr do płynnej regulacji napięcia wyjściowego oraz radiator dla lepszego odprowadzania ciepła z triaka.
Regulator można wykorzystać w wielu urządzeniach zasilanych napięciem przemiennym AC z sieci elektroenergetycznej.
- regulacja natężenia światła (ściemniacz)
- płynna regulacja obrotów silników w elektronarzędziach, wentylatorach itp.
- regulacja prądu ładowania w prostownikach akumulatorowych
- regulacja temperatury: grzałek , grzejników itp.
- Płynna regulacja obrotów silników, temperatury grzałek i prędkości obrotowej w elektronarzędziach.
- Złącza terminal block do przykręcenia przewodów - złącza ARK skręcane
- Układ zbudowany w oparciu o tyrystor.
- Sterownik wykorzystuje nowatorski dwukierunkowego wysokiej mocy SCR do regulacji prądu do 25A.
Dane techniczne regulator 2000W
- max. moc wyjściowa : 2000 W
- max. prąd wyjściowy: 8A
- napięcie pracy : 230 V
- zakres regulacji : 10 V - 230 V
- temperatura pracy: -20°C do 40°C
- triak wyposażony w radiator
- wymiary max z radiatorem: 39x49x26mm
- długość przewodu: 200mm
Sposób podłączenia:
- do wejścia podłączamy przewody z napięciem sieciowy 230 V.
- do zacisku wejściowego opisanego symbolem "L" podłączamy przewód z fazą,
- do zacisku "N" podłączyć przewód neutralny.
- zaciski wyjściowe podłączamy dowolnie, po warunkiem, że odbiornik nie wymaga odpowiedniego przyłączenia.
Ważna uwaga odnośnie bezpieczeństwa
- Po stronie modułu wykonawczego na płytce sterownika jest wysokie napięcie zagrażające życiu!
- Nie wolno pod żadnym pozorem wykonywać testów urządzenia bez odpowiedniego zabezpieczenia, grozi to porażeniem prądem elektrycznym.
- Prawie na każdym elemencie po stronie modułów jest wysoki potencjał. Należy zachować szczególną ostrożność
