Doskonałe uzupełnienie Twojego projektu - Mini moduł wzmacniacz audio 2x3W 5V PAM8403
Mini moduł wzmacniacza stereo Audio 2x3W.
Jeżeli szukasz kompaktowego i wydajnego wzmacniacza do swojego projektu audio, ten mini moduł wzmacniacza stereo 2x3W jest dla Ciebie. Jego proste podłączenie i małe wymiary ułatwiają budowę urządzeń audio również do Arduino.
Dane techniczne mini modułu:
- Napięcie zasilania: 3,6 - 5,5 V
- Moc wyjściowa: 2x3W
- Impedancja głośników wyjściowych: 4 - 8 Ohm
- Stosunek sygnał-szum: 90dB
- Pasmo przenoszenia: 20Hz-20KHz
- Sprawność: > 90%
- Wzmacniacz klasy D
- Wymiary: 19x21 mm
Uwaga:
- Masa wyjścia prawego i lewego kanału nie może być połączona razem
- Nie należy używać wzmacniacza jako wzmacniacza słuchawkowego
- Wzmacniacz nie jest odporny na odwrotne podłączenie napięcia zasilania.

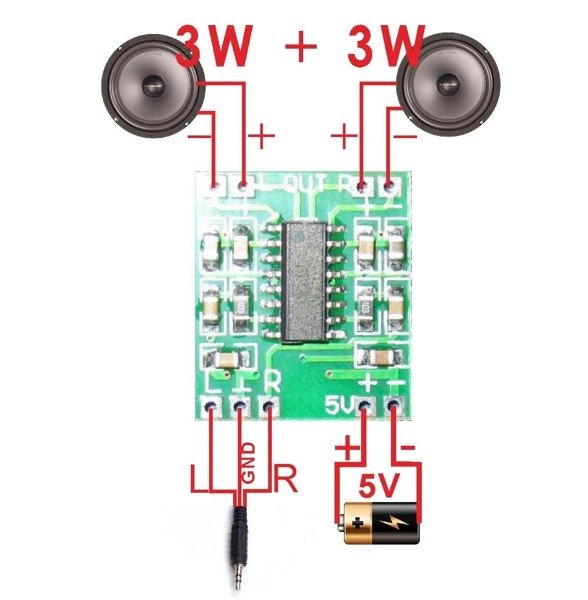

Schemat układu wzmacniacza
Prezentacja wideo produktu
Czy wiesz że...
W naszym sklepie znajdziesz także wzmacniacze o innych parametrach i budowie? Sprawdź kategorię wzmaczniacze audio
Witam.
Wzmacniacz powinien współpracować z ISD jednak jak się zachowa układ w praktyce to nie wiem trzeba by sprawdzić na żywym organizmie. Połączenie jak każdy wzmacniacz i jak zostało to przedstawione na filmiku czyli wyjście na głośnik z ISD do jednego z wejść wzmacniacza + GND i głośnik na wyjście tego kanału.
