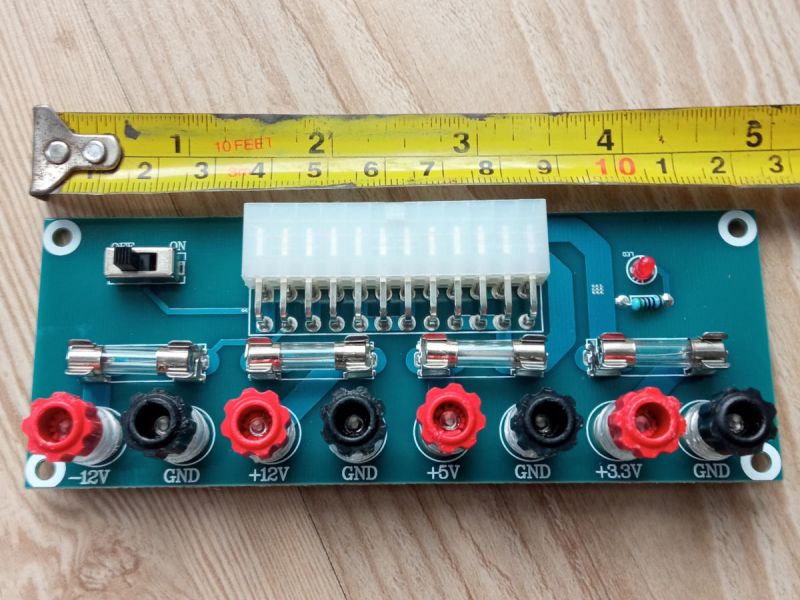

Moduł zasilacza ATX - XH-M229 - adapter do zasilacza komputerowego ATX

Moduł XH-M229 – jak zamienić zasilacz ATX w zasilacz warsztatowy

Ten moduł pozwala szybko wykorzystać standardowy zasilacz komputerowy ATX jako źródło napięć stałych do warsztatu, elektroniki DIY i testów serwisowych. Zamiast przerabiać przewody ręcznie, podłączasz wtyk ATX 24 PIN i otrzymujesz wygodne wyjścia bananowe 4 mm dla najczęściej używanych linii zasilania.

Na wyjściu dostępne są napięcia +12 V, -12 V, +5 V oraz +3,3 V. To praktyczne rozwiązanie, jeśli masz sprawny zasilacz ATX i chcesz używać go poza komputerem – np. do prototypowania, zasilania modułów, testowania urządzeń lub prac warsztatowych. 🔧🔋

Do czego przyda się w praktyce

• ✅ zasilanie projektów DIY i układów prototypowych
• ✅ serwis elektroniki i szybkie testy urządzeń
• ✅ zasilanie modułów, przetwornic, sterowników i płytek rozwojowych
• ✅ zasilanie elektroniki samochodowej w warunkach warsztatowych 🚗
• ✅ stanowisko robocze do nauki elektroniki i eksperymentów
• ✅ zamiana nieużywanego zasilacza komputerowego w praktyczne źródło napięcia

Jak działa ten adapter ATX

Moduł wpina się bezpośrednio w złącze zasilacza ATX 24 PIN. Jest także kompatybilny z wersją 20 PIN. Po podłączeniu możesz włączyć zasilanie przełącznikiem ON/OFF na płytce i korzystać z wyprowadzonych napięć przez gniazda bananowe 4 mm. 💡

To oznacza mniej plątaniny przewodów, łatwiejszą organizację stanowiska i szybsze podłączanie przewodów pomiarowych lub bananków laboratoryjnych.

Dostępne napięcia wyjściowe

• +12 V DC
• -12 V DC
• +5 V DC
• +3,3 V DC

Wydajność prądowa zależy od użytego zasilacza ATX. Sam moduł nie reguluje napięcia – pełni funkcję wygodnego adaptera i punktu wyprowadzenia napięć. ⚙️

Najważniejsze cechy, które mają znaczenie przy zakupie

• 🔌 Złącze ATX 24 PIN – kompatybilne także z zasilaczami 20 PIN
• 🔋 Wyjścia kilku napięć na jednej płytce
• 🛠️ Przełącznik ON/OFF na module
• 🚨 Bezpieczniki 5 A – 4 sztuki na wyjściach
• 📏 Kompaktowy format – płytka 128 x 48 mm
• 🔧 Gniazda bananowe 4 mm – wygodne do warsztatu i testów

Kompatybilność – z czym ten moduł będzie działał

Adapter jest przeznaczony do zasilaczy komputerowych ATX wyposażonych w złącze 24 PIN lub 20 PIN. Jeśli masz typowy zasilacz PC, możesz wykorzystać go jako źródło zasilania dla urządzeń innych niż komputer.

Sprawdzi się tam, gdzie potrzebne są standardowe napięcia z zasilacza ATX, ale w bardziej uporządkowanej i wygodnej formie niż luźne przewody.

Przed zakupem sprawdź

• czy Twój zasilacz jest standardem ATX,
• czy zasilacz jest sprawny i zapewnia wymagane napięcia,
• jaką rzeczywistą wydajność prądową ma konkretna linia zasilania,
• czy potrzebujesz zasilania stało-napięciowego, nieregulowanego.

Na co zwrócić uwagę podczas użytkowania

Ten moduł nie jest regulowanym zasilaczem laboratoryjnym. Otrzymujesz napięcia takie, jakie dostarcza zasilacz ATX. Jeśli potrzebujesz płynnej regulacji napięcia lub ograniczenia prądowego, trzeba zastosować inne rozwiązanie.

• 🚨 napięcia wyjściowe są nieregulowane,
• 🚨 maksymalny dostępny prąd zależy od zasilacza ATX, nie od samej płytki,
• 🚨 przed podłączeniem odbiornika warto sprawdzić polaryzację i wymagane napięcie,
• 🚨 nie należy przekraczać możliwości używanego zasilacza oraz zabezpieczeń modułu.

Typowe błędy użytkowników

• podłączenie urządzenia do niewłaściwej linii napięciowej,
• założenie, że każdy zasilacz ATX ma taką samą wydajność prądową,
• traktowanie modułu jak zasilacza regulowanego,
• pomijanie kontroli stanu zasilacza przed użyciem.

Dane techniczne

Wskazówka do warsztatu DIY

Jeśli chcesz zbudować proste stanowisko zasilające do elektroniki, ten moduł dobrze współpracuje z obudową i przewodami bananowymi. Dzięki temu łatwiej utrzymać porządek na biurku i szybciej przełączać zasilanie między projektami. 🛠️🏠

W ofercie dostępna jest także pasująca do modułu obudowa.

FAQ – najczęstsze pytania

Czy ten moduł działa z każdym zasilaczem komputerowym?

Działa z zasilaczami w standardzie ATX ze złączem 24 PIN, a także z 20 PIN.

Czy można regulować napięcie wyjściowe?

Nie. To adapter wyprowadzający napięcia z zasilacza ATX, bez regulacji.

Jaką wydajność prądową uzyskam?

Zależy to od konkretnego zasilacza ATX i jego parametrów dla danej linii napięciowej.

Czy nadaje się do elektroniki samochodowej?

Tak, może być używany do zasilania i testów wybranych urządzeń 12 V w warunkach warsztatowych. 🚗

Zawartość zestawu

• 📦 Moduł zasilacza ATX XH-M229 – 1 szt.
