NANO V3.0 16MHz USB - ATmega328P - FTDI232 - Klon - kompatybilny z Arduino

NANO V3.0 16MHz - ATmega328P - FTDI 232 - kompatybilny z Arduino

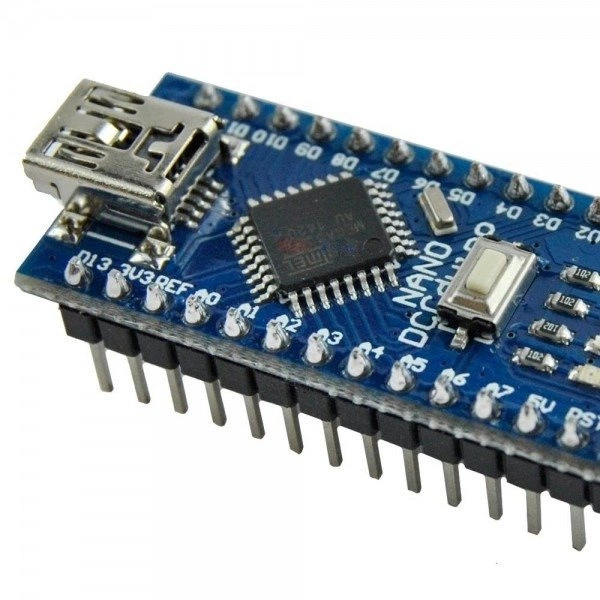

Uniwersalny mini moduł NANO z mikrokontrolerem ATmega328P oraz złączem mini USB. Możliwość zastosowania w wielu projektach mikroprocesorowych. Układ zgodny z projektem Arduino.

• Wiernie odwzorowany klon to pewność działania i niezawodności.
• NANO posiada programator FTDI 232 dzięki któremu moduł jest gotowy do działania zaraz po podpięciu do komputera
• Dzięki wygodnemu złączu mini USB bezproblemowe jest podłączenie tego modułu pod komputer i programowanie. Dzięki swoim niewielkim rozmiarom sprawdzi się w mniejszych projektach.
• W Arduino zastosowano mikrokontroler Atmega328p.
• Nano posiada stabilizator napięcia dzięki czemu możemy zasilić moduł z napięcia wyższego od 5V.

Cechy produktu

• Mikrokontroler Nano, podobnie jak Pro, oparte jest na popularnym module Uno
• Posiada mikrokontroler Atmega328p.
• Na płytce złącze MINI USB z programatorem FTDI
• Płytka zawiera układ procesor ATmega328p z
• 32kB pamięci Flash
• 1kB pamięci SRAM
• 1kB pamięci EEPROM
• Taktowany jest sygnałem zegarowym o częstotliwości 16 MHz.
• Płytka posiada piny - wyjścia/wejścia
• 14 cyfrowych pinów - mogą zostać użyty jako wejście lub wyjście. Piny działają w standardzie TTL5V. Wydajność każdego z nich sięga 40mA, a ponadto mają wbudowane rezystory pull-up. Niektóre z pinów spełniają dodatkowe funcje (UART, INT, PWM, SPI, LED).
• w tym 6 kanałów PWM np. do sterowania serwami / silnikami np SG-90
• 7 analogowych wejść, z których każde umożliwia pomiar z 10 bitową rozdzielczością. Niektóre z pinów spełniają dodatkowe funkcje (I²C, AREF, Reset), jak i mogą być wykorzystane jako zwykłe dodatkowe piny cyfrowe.
• Arduino Nano może być zasilane
• przez kabel mini-USB
• napięciem niestabilizowanym 7-12V podawanym na pin VIN lub ze stabilizowanego źródła napięcia 5V (5V).
• Układ automatycznie wybiera źródło zasilania o najwyższym napięciu.
• Układ FTDI232 to bezproblemowy programator układowy
• Układ posiada system komunikacji z komputerem poprzez:
• intefejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX).
• USB - FTDI
• Ponadto obsługiwane są interface I²C (TWI) oraz SPI
• Pracuje z napięciami 5 V.
• Switch do ręcznego resetu
• Diody LED do kontroli pracy układu
• Złącza rozmieszczone na płytce pozwalają wpięcie płytki wprost do płytki stykowej.
• Ta wersja posiada przylutowane wtyki konektorów
• Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących. - program IDE - http://www.arduino.cc/en/Main/Software
• Mikrokontroler znajdujący się na płytce ma fabrycznie zainstalowany bootloader, który umożliwia wgrywanie oprogramowania bez użycia dodatkowego sprzętu.
• standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader - opis http://majsterkowo.pl/od-czego-zaczac-zabawę-z-arduino/
• Dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.

Dane techniczne

• Napięcie zasilania: 5V
• Mikrokontroler: ATmega328 - 16 MHz
• Porty - Piny I/O: 14
• Ilość wejść analogowych: 7
• Ilość wyjść PWM: 6
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Zabezpieczenie przeciw przepływowi zbyt dużego prądu
• Moduł wykonany na laminacie o grubości 0,8 mm
• Masa poniżej 5 g.
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
• Wymiary: 45x19 mm
• 32kB pamięci flash
• 1kB EEPROM
• 1kB SRAM
• 2 timery/ liczniki 8bit
• 1 timer / licznik 16bit

Uwagi do konstrukcji i podłączania

• Zasilanie
  • Jeśli napięcie zasilania jest wyższe niż 5 V należy je podłączyć do wyprowadzenia VIN, które jest połączone ze stabilizatorem.
  • VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5 V może trwale uszkodzić układ.
• Wejścia/wyjścia
  • Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
  • Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40 mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
  • Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
• Programowanie
  • Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta.
  • Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
  • Poprzez złącze ISCP do programowania można użyć programatora USB ASP.
  • Arduino można również programować za pomocą zewnętrznych konwerterów UART.

Ważne i przydatne strony i opisy

• Strona domowa Arduino Pro Mini - http://www.arduino.cc/en/Main/arduinoBoardNano
• Program IDE - http://www.arduino.cc/en/Main/Software
• Błędy w wyprowadzeniach płytki Nano V3.0 - http://microcontrollers.cba.pl/?p=6
• Sterownik do układu USB - http://www.driverscape.com/download/usb-serial-ch341

Opis wyprowadzeń

Przykładowe zastosowanie w projekcie

W zestawie

• NANO V3.0 16MHz USB - ATmega328P - FTDI232 - 1 szt.
