Mała płytka stykowa 270 pól to praktyczne narzędzie do budowy i testowania prostych układów elektronicznych bez użycia lutownicy. Sprawdza się przy projektach z Arduino, nauce elektroniki, testach czujników, diod LED, rezystorów, przycisków i małych modułów.
Jeśli chcesz szybko sprawdzić pomysł, podłączyć elementy „na sucho” i bezpiecznie zmieniać połączenia, taki breadboard jest znacznie wygodniejszy niż lutowanie każdego prototypu od początku. 🔧
Elementy elektroniczne oraz przewody wkłada się w otwory płytki. Wewnątrz znajdują się metalowe styki, które łączą wybrane pola w sekcje. Dzięki temu można budować obwód bez lutowania i w każdej chwili zmienić konfigurację.
To rozwiązanie jest szczególnie wygodne na etapie testów: możesz szybko przełożyć przewód, wymienić rezystor albo dodać kolejny element bez niszczenia całego układu. ⚙️
Płytka jest przystosowana do elementów w standardzie 2,54 mm, dlatego współpracuje z wieloma popularnymi komponentami używanymi w elektronice DIY.
Jeśli budujesz większy układ, warto od razu rozważyć dokupienie zworek oraz dodatkowej płytki stykowej. 🛠️
| Model | SYB-46 |
| Typ | płytka stykowa / breadboard |
| Ilość styków | 270 pól |
| Wymiary | 90 x 52 mm |
| Raster | 2,54 mm |
| Maksymalne napięcie | 300 V |
| Maksymalny prąd | 5 A |
| Kolor | biały |
Do wygodnej pracy z tą płytką najlepiej używać przewodów połączeniowych do breadboardów oraz elementów z wyprowadzeniami przewlekanymi. Przy projektach z Arduino taka konfiguracja pozwala na szybkie uruchomienie testowego układu na biurku lub w warsztacie.
Tak, to dobry wybór do prostych układów testowych z Arduino, szczególnie gdy chcesz podłączyć kilka podstawowych elementów bez lutowania.
Tak, po bokach znajdują się zatrzaski umożliwiające łączenie kilku modułów w większą powierzchnię roboczą.

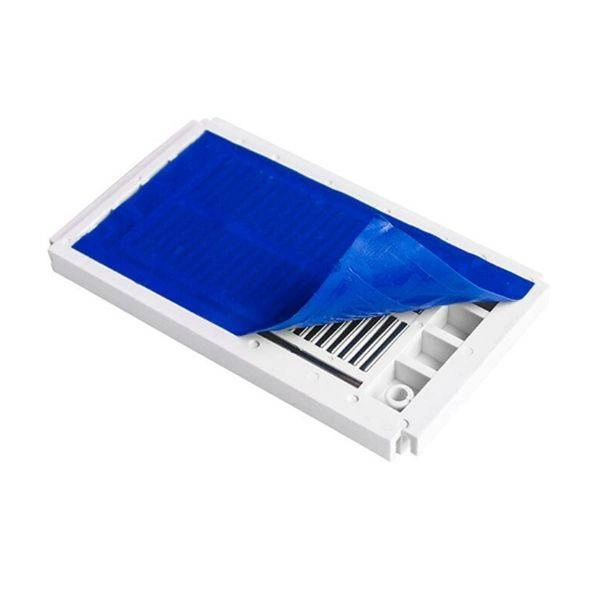

Tak, na spodzie znajduje się taśma klejąca, dzięki której można przymocować ją do wybranego podłoża.
Najlepiej do małych prototypów, nauki elektroniki, testów czujników, LED-ów, przycisków i prostych połączeń logicznych.
Jeśli potrzebujesz innego rozmiaru lub układu pól, zobacz kategorię: płytki stykowe.
