Uniwersalna płytka stykowa (Breadboard MR200-001) - płytka prototypowa umożliwia szybkie tworzenie projektów na tzw. pająka bez lutowania. Układy buduje się wtykając elementy w odpowiednie otwory na płytce.
Płytka stykowa 400 pól MR200-001 – do szybkiego prototypowania bez lutowania
Ta uniwersalna płytka stykowa 400 pól pozwala złożyć i przetestować układ elektroniczny bez użycia lutownicy. W praktyce oznacza to szybsze uruchamianie projektów, wygodne poprawki i możliwość wielokrotnego przebudowywania połączeń.
To dobry wybór do małych projektów z Arduino, nauki elektroniki, testowania czujników, diod LED, rezystorów, przycisków, układów scalonych DIP i prostych modułów z rastrem 2,54 mm. ✅

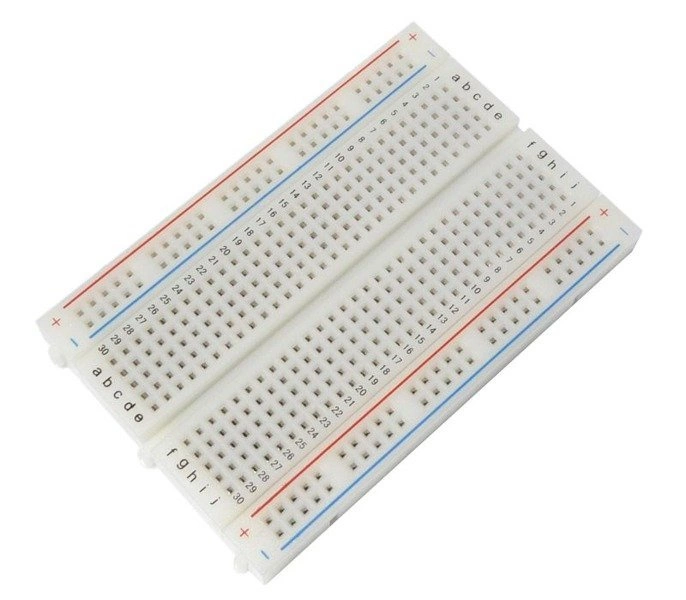

Kompaktowa płytka breadboard do budowy i testów małych układów.
Do czego sprawdzi się w praktyce?
🔧 budowa prostych układów testowych bez lutowania,
💡 nauka elektroniki i ćwiczenia szkolne,
⚙️ szybkie sprawdzanie działania elementów i połączeń,
🔌 prototypowanie obwodów z zasilaniem i sygnałami logicznymi,
🛠️ uruchamianie projektów z mikrokontrolerami i modułami przewlekanymi,
📦 przygotowanie wersji roboczej przed wykonaniem finalnej płytki lub lutowania.
Jak działa taka płytka stykowa?
Elementy i przewody wciska się w otwory, pod którymi znajdują się metalowe styki. Dzięki temu połączenia elektryczne powstają automatycznie – bez cyny i bez lutownicy.
Model MR200-001 ma środkową część roboczą do montażu elementów oraz dwie linie zasilające, które ułatwiają rozprowadzenie plusa i minusa po układzie. To wygodne rozwiązanie przy budowie prostych projektów z zasilaniem 3,3 V lub 5 V.
Płytka nadaje się do szybkich testów z Arduino i prostymi modułami.
Najważniejsze zalety
✅ 400 pól stykowych – wystarczająco do małych i średnich układów testowych,
✅ brak lutowania – łatwe poprawki i szybkie zmiany połączeń,
✅ standardowy raster 2,54 mm – kompatybilność z wieloma popularnymi elementami THT,
✅ dwie linie zasilające – wygodne rozprowadzanie napięcia,
✅ taśma samoprzylepna na spodzie – możliwość przyklejenia płytki do podłoża,
✅ boczne zaczepy – można łączyć kilka płytek w większy moduł.
Kompatybilność – co można podłączyć?
Płytka została przygotowana do elementów w standardzie 2,54 mm. Oznacza to, że pasuje do wielu popularnych części używanych w elektronice amatorskiej i edukacyjnej.
rezystory, kondensatory, diody, tranzystory,
przyciski i przełączniki przewlekane,
układy scalone DIP,
goldpiny i listwy stykowe,
przewody połączeniowe do płytek stykowych,
wybrane moduły do Arduino z odpowiednim rastrem wyprowadzeń.
🔋 Płytkę można też zasilać przy użyciu zewnętrznego modułu zasilania do breadboardów, np. modułu zasilania.

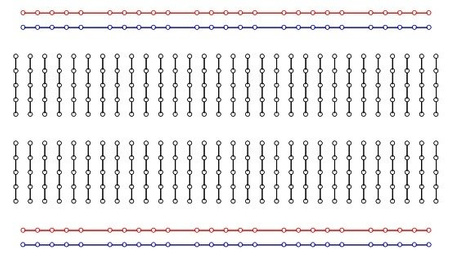

Schemat połączeń pomaga poprawnie rozmieścić elementy i zasilanie.
Na co zwrócić uwagę przed zakupem?
❓ To mała płytka prototypowa – sprawdzi się do prostszych układów, ale przy większych projektach może zabraknąć miejsca.
❓ Jest przeznaczona głównie do elementów przewlekanych i przewodów – nie do bezpośredniego montażu typowych elementów SMD.
❓ Płytka służy do prototypowania i testów, a nie do zastosowań narażonych na drgania, wilgoć czy duże obciążenia mechaniczne.
🚨 Przy gęstym montażu warto wcześniej sprawdzić układ połączeń, żeby uniknąć pomyłek na liniach zasilania i w rzędach stykowych.
Wskazówki praktyczne
💡 Zasilanie prowadź osobno po oznaczonych liniach plus i minus.
💡 Jeśli budujesz układ z mikrokontrolerem, zacznij od zasilania i masy, potem dodawaj sygnały.
💡 Do połączeń używaj przewodów do płytek stykowych lub przyciętych zworek o sztywnym rdzeniu.
💡 Jeśli projekt ma zostać na biurku dłużej, przyklej płytkę spodem do podstawy – ograniczysz przypadkowe przesuwanie.
💡 Gdy zabraknie miejsca, możesz połączyć kilka płytek dzięki bocznym zaczepom.
Czytelne oznaczenia ułatwiają budowę i późniejsze poprawki w układzie.
Typowe zastosowania DIY i edukacyjne
📘 nauka działania obwodów elektrycznych,
💡 układy z diodami LED i rezystorami,
🔌 testy przycisków, czujników i prostych modułów,
⚙️ podstawowe projekty z Arduino i innymi platformami prototypowymi,
🛠️ szybkie sprawdzanie układów przed montażem na stałe.
Rozwiązanie dla osób, które chcą szybko zmontować układ bez użycia lutownicy.
Specyfikacja techniczna
Nazwa modelu
MR200-001
Typ
płytka stykowa / breadboard
Ilość styków
400 pól
Wymiary
82 x 55 mm
Raster
2,54 mm
Linie zasilające
2
Kompaktowy format dobrze sprawdza się na biurku, w szkole i w warsztacie.
FAQ – najczęstsze pytania
Czy ta płytka nadaje się do Arduino?
Tak, to popularny wybór do testowania prostych układów z Arduino, czujnikami i elementami przewlekanymi. ✅
Czy trzeba lutować elementy?
Nie. To płytka do montażu bez lutowania – elementy i przewody po prostu wkłada się w otwory.
Czy zmieszczą się układy scalone?
Tak, płytka jest przystosowana do typowych elementów w rastrze 2,54 mm, w tym wielu układów DIP.
Czy da się połączyć kilka takich płytek?
Tak, boczne zaczepy pozwalają zestawiać kilka płytek w większy moduł roboczy.
Czy płytka ma zasilanie w zestawie?
Nie podano zasilacza w komplecie. Zasilanie można doprowadzić przewodami lub przez zewnętrzny moduł do breadboardów.
Dobry wybór do pierwszych projektów i szybkiego sprawdzania pomysłów.
