Potencjometr liniowy 1K - L=15mm - 1 szt

Potencjometr liniowy 1 kΩ z osią 15 mm to klasyczny potencjometr obrotowy do regulacji napięcia, sygnału lub poziomu sterowania w układach elektronicznych. Sprawdzi się w projektach DIY, naprawach urządzeń, panelach sterujących i prostych regulatorach, gdzie potrzebna jest płynna, liniowa zmiana wartości ⚙️

Do czego użyć tego potencjometru?

Ten model nadaje się do układów, w których chcesz ręcznie ustawić poziom sygnału lub parametr pracy. Najczęściej stosuje się go jako:

• ✅ dzielnik napięcia w układach sterujących,
• ✅ element regulacyjny w projektach Arduino i elektronice hobby,
• ✅ regulator poziomu sygnału,
• ✅ nastawę w zasilaczach, generatorach i prostych panelach DIY,
• ✅ zamiennik w urządzeniach z potencjometrem montowanym do panelu.

Rezystancja 1 kΩ sprawia, że jest to wariant typowo użytkowy do konkretnych układów sterowania, a nie uniwersalny zamiennik „do wszystkiego”. Przed zakupem warto porównać wartość rezystancji z oryginalnym elementem.

Jak działa potencjometr liniowy 1 kΩ?

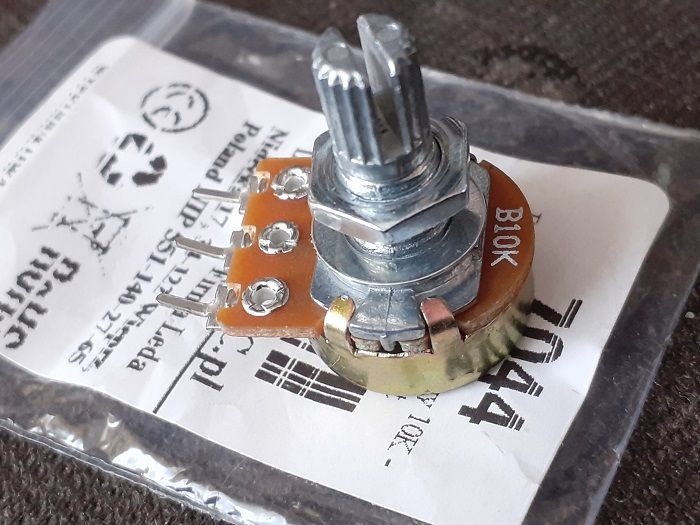

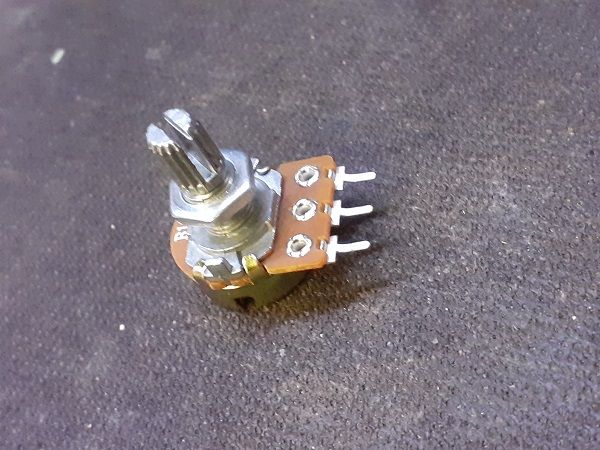

To potencjometr obrotowy z trzema wyprowadzeniami. Dwa skrajne piny są połączone z końcami ścieżki oporowej, a środkowy pin to suwak. Obracając oś, zmieniasz położenie suwaka, a tym samym napięcie lub rezystancję widzianą w układzie 🔧

Charakterystyka liniowa oznacza, że zmiana nastawy odbywa się równomiernie w całym zakresie obrotu. To ważne np. w regulacji parametrów technicznych, gdzie zależy Ci na przewidywalnej zmianie wartości.

Najważniejsze cechy w praktyce

• 📏 Długość osi 15 mm – wygodna do montażu w panelach i obudowach.
• 🔩 Średnica osi 6 mm – pasuje do wielu popularnych gałek i pokręteł.
• 🛠️ Metalowa obudowa – typowa, trwała konstrukcja do zastosowań warsztatowych i urządzeń użytkowych.
• 🔌 Wyprowadzenia do druku – montaż w płytce PCB.
• ⚙️ Kąt obrotu 300° – szeroki, wygodny zakres regulacji.
• ✅ Charakterystyka liniowa – dobra do ustawień technicznych i regulacji sygnału.

Kompatybilność i na co uważać przed zakupem

Przy potencjometrach najczęstszy błąd to zakup modelu o dobrej mechanice, ale złej charakterystyce lub złej rezystancji. Przed wyborem sprawdź:

• rezystancję: tutaj 1 kΩ,
• charakterystykę: liniowa,
• długość osi: 15 mm,
• średnicę osi: 6 mm,
• sposób montażu: wyprowadzenia do druku,
• raster wyprowadzeń: 5 mm.

🚨 Ważne: oznaczenia literowe potencjometrów bywają mylące. U części producentów, szczególnie azjatyckich, litery są stosowane odwrotnie niż w innych standardach. W praktyce nie sugeruj się samą literą na obudowie bez sprawdzenia opisu – tutaj masz wersję liniową.

Montaż i użytkowanie

Potencjometr ma wyprowadzenia przystosowane do montażu na płytce. Po mechanicznym osadzeniu można go dodatkowo zamocować w panelu za pomocą gwintu i nakrętki. To rozwiązanie często spotykane w obudowach sterowników, wzmacniaczy i urządzeń DIY.

W praktyce warto pamiętać

• 🛠️ nie przekraczaj mocy 0,125 W,
• 🔧 przed montażem sprawdź, czy oś 15 mm nie będzie za krótka lub za długa względem frontu obudowy,
• 📦 jeśli planujesz gałkę, upewnij się, że pasuje na oś 6 mm,
• ⚠️ przy wymianie starego elementu porównaj także raster i układ wyprowadzeń.

Parametry techniczne

Akcesoria pasujące do tego potencjometru

Do osi 6 mm możesz dobrać odpowiednią gałkę lub pokrętło, co ułatwia obsługę i poprawia ergonomię panelu. Zobacz także dedykowane akcesoria:

• gałki i pokrętła do potencjometrów
• 9919 – mała srebrna
• 12456 – duża czarna
• 12477 – czerwona
• 12478 – pomarańczowa
• 12479 – biała
• 7877 – niebieska
• podkładki i nakrętki

FAQ – najczęstsze pytania

Czy to potencjometr liniowy czy logarytmiczny?

To model liniowy. Zmiana wartości następuje równomiernie w całym zakresie obrotu.

Czy nadaje się do regulacji głośności?

Może być używany w różnych układach audio, ale do klasycznej regulacji głośności często stosuje się potencjometry logarytmiczne. Jeśli wymieniasz uszkodzony element, sprawdź oryginalną charakterystykę.

Czy pasuje gałka na oś 6 mm?

Tak, mechanicznie należy dobierać gałki pod oś 6 mm.

Czy można go zamontować w PCB?

Tak, ma wyprowadzenia do druku, więc jest przeznaczony do montażu w płytce.

Co znajduje się w zestawie?

• 📦 Potencjometr liniowy 1 kΩ – oś 15 mm – 1 szt.

💡 Jeśli szukasz potencjometru do konkretnego urządzenia, porównaj przed zakupem rezystancję, charakterystykę, długość osi, średnicę osi i sposób montażu. To pozwala uniknąć najczęstszej pomyłki przy doborze zamiennika.
