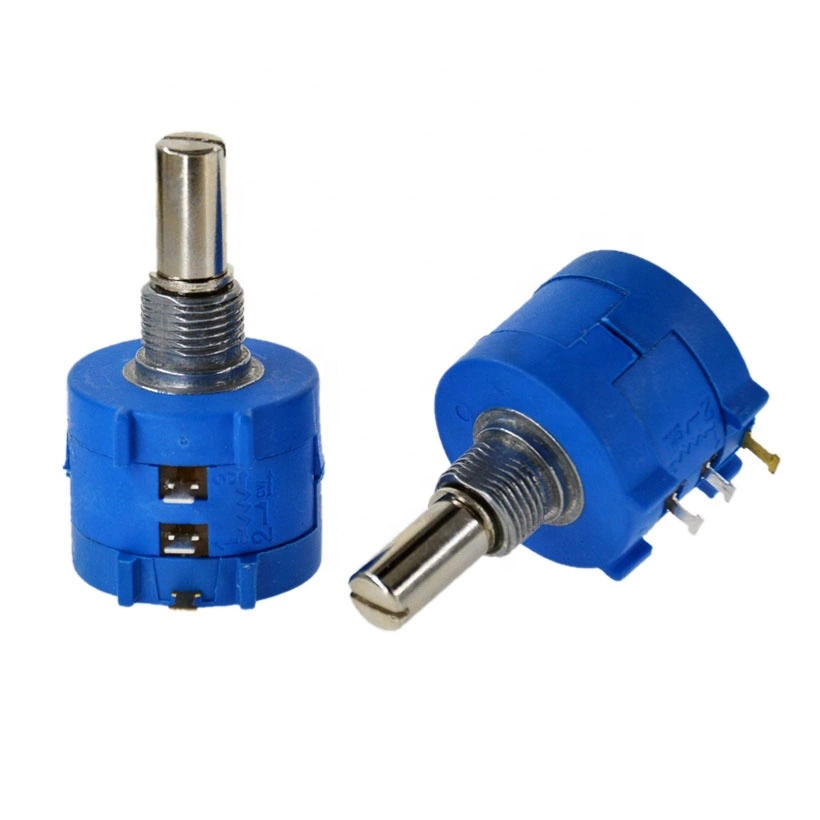

Potencjometr precyzyjny - wieloobrotowy - 1K Ohm - 2W - 3590S-2-102L

Potencjometr precyzyjny wieloobrotowy 1 kΩ 2 W 3590S-2-102L – do dokładnej regulacji w układach elektronicznych

Jeśli potrzebujesz płynnej i bardzo dokładnej regulacji rezystancji, zwykły potencjometr obrotowy często okazuje się zbyt mało precyzyjny. Model 3590S-2-102L to potencjometr wieloobrotowy 1 kΩ o mocy 2 W, stosowany tam, gdzie liczy się stabilne ustawienie i możliwość drobnej korekty bez „przeskakiwania” wartości.

Sprawdza się w urządzeniach pomiarowych, zasilaczach warsztatowych, sterownikach, modułach regulacyjnych, układach testowych i projektach DIY, w których ważna jest liniowa charakterystyka oraz przewidywalna praca.

• ✅ Rezystancja: 1 kΩ
• ✅ Moc: 2 W
• ✅ Wersja: wieloobrotowa
• ✅ Charakterystyka: liniowa
• ✅ Typ: osiowy
• ✅ Ścieżka drutowa – dobra do zastosowań regulacyjnych i warsztatowych

Gdzie ten potencjometr sprawdzi się w praktyce?

To element wybierany głównie do precyzyjnego strojenia, a nie do szybkiej regulacji „na oko”. Przy wartości 1 kΩ dobrze pasuje do układów, w których potrzebna jest mała rezystancja i dokładne ustawienie punktu pracy.

Typowe zastosowania 🔧

• zasilacze laboratoryjne i warsztatowe,
• regulacja napięcia odniesienia,
• urządzenia pomiarowe i kalibracyjne,
• sterowniki i układy automatyki,
• projekty DIY wymagające dokładnego nastawu,
• symulatory obciążenia, generatory, testery i stanowiska serwisowe.

W praktyce taki potencjometr jest wygodny tam, gdzie ustawienie ma być stabilne i powtarzalne, a użytkownik nie chce walczyć z bardzo czułym zakresem regulacji typowym dla prostych potencjometrów jednooporotowych.

Jak działa potencjometr wieloobrotowy?

Model 3590S-2-102L zmienia rezystancję wraz z obrotem osi, ale robi to w sposób bardziej kontrolowany niż standardowy potencjometr. Wieloobrotowy mechanizm oznacza, że pełny zakres regulacji rozłożony jest na kilka obrotów osi, dzięki czemu łatwiej ustawić konkretną wartość.

To ważne zwłaszcza wtedy, gdy potencjometr pracuje jako:

• ⚙️ dzielnik napięcia,
• ⚙️ element kalibracyjny,
• ⚙️ nastawa punktu odniesienia,
• ⚙️ precyzyjny regulator w torze analogowym.

Charakterystyka liniowa oznacza, że zmiana oporu odbywa się proporcjonalnie do położenia osi, co ułatwia przewidywalną regulację i obliczenia w projekcie.

Kompatybilność i na co zwrócić uwagę przed zakupem

To ważna sekcja, bo przy potencjometrach łatwo kupić niewłaściwy wariant ❓

Sprawdź przed montażem 📏

• Rezystancję: ten model ma 1 kΩ – nie 5 kΩ, 10 kΩ ani 100 kΩ.
• Charakterystykę: tutaj jest liniowa, więc nadaje się do regulacji technicznej, pomiarowej i sterującej.
• Typ osi: potencjometr ma gładką metalową oś o średnicy 6,35 mm.
• Długość osi: 13 mm – warto sprawdzić, czy pasuje do gałki i grubości panelu.
• Moc: 2 W – istotne przy pracy z większym obciążeniem.
• Montaż panelowy: gwint M9 x 0,75.
• Wymiary korpusu: Ø22 x 18 mm – upewnij się, że jest miejsce w obudowie.

Ten model nie jest typowym potencjometrem do regulacji głośności audio. W torach audio częściej stosuje się inne wartości rezystancji i charakterystyki. Ten wariant jest przede wszystkim do zastosowań pomiarowych, regulacyjnych i technicznych.

Montaż i użytkowanie – praktyczne wskazówki 🛠️

Potencjometr jest przeznaczony do montażu w panelu lub obudowie. Dzięki osiowej konstrukcji dobrze współpracuje z pokrętłami i gałkami dopasowanymi do średnicy 6,35 mm.

W praktyce warto pamiętać:

• 💡 przed zamówieniem sprawdź średnicę otworu montażowego i miejsce za panelem,
• 💡 jeśli używasz gałki, upewnij się, że pasuje do gładkiej osi,
• 💡 przy lutowaniu nie przegrzewaj wyprowadzeń,
• 💡 nie przekraczaj dopuszczalnej mocy 2 W,
• 💡 do układów precyzyjnych warto po montażu wykonać końcową kalibrację już w docelowej obudowie.

Przy zastosowaniach serwisowych lub laboratoryjnych dobrze sprawdza się jako element ustawiany rzadziej, ale z dużą dokładnością. To nie jest pokrętło do ciągłego, szybkiego kręcenia co kilka sekund, tylko komponent do dokładnego nastawu.

Najważniejsze zalety tego wariantu ⭐

• Dokładniejsza regulacja niż w potencjometrach jednooporotowych,
• rezystancja 1 kΩ przydatna w układach niskoomowych i regulacyjnych,
• moc 2 W – większy zapas niż w małych potencjometrach montażowych,
• drutowy element oporowy odpowiedni do zastosowań technicznych,
• tolerancja liniowości ±0,25% – ważna przy strojeniach i kalibracji,
• trwałość mechaniczna 250000 cykli,
• szeroki zakres temperatur pracy -55 do 125°C.

Bezpieczeństwo i ograniczenia 🚨

W produktach tego typu najczęstszy błąd to dobór „na wygląd”, bez sprawdzenia parametrów. Tutaj kluczowe są 1 kΩ, 2 W i charakterystyka liniowa.

• Nie stosuj go jako zamiennika dla potencjometru o innej rezystancji, jeśli układ wymaga dokładnej wartości.
• Nie przekraczaj dopuszczalnej mocy obciążenia.
• Jeśli projekt wymaga bardzo małego luzu mechanicznego gałki, sprawdź kompatybilność z osią 6,35 mm.
• Przed pierwszym uruchomieniem ustaw potencjometr w bezpiecznym położeniu startowym, zwłaszcza w układach zasilania i sterowania.

Dane techniczne

FAQ – najczęstsze pytania

Czy to jest potencjometr do precyzyjnego strojenia? ❓

Tak. To model wieloobrotowy, więc nadaje się do dokładnej regulacji w układach elektronicznych i pomiarowych.

Czy nadaje się do zasilacza warsztatowego? 🔌

Tak, jeśli projekt wymaga potencjometru 1 kΩ liniowego o mocy 2 W. Przed zakupem koniecznie porównaj parametry z dokumentacją urządzenia.

Czy można użyć go jako zamiennik zwykłego potencjometru panelowego?

Mechanicznie bywa to możliwe, ale elektrycznie trzeba sprawdzić rezystancję, charakterystykę, moc i sposób montażu. Nie każdy układ będzie z nim pracował poprawnie.

Czy oś pasuje do standardowych gałek?

Pasuje do gałek przeznaczonych na oś 6,35 mm. Ponieważ oś jest gładka, warto dobrać odpowiedni sposób mocowania gałki.

Schemat połączenia

Jeśli szukasz potencjometru precyzyjnego 1 kΩ do regulacji w elektronice, serwisie lub budowie własnych urządzeń, model 3590S-2-102L to praktyczny wybór do zastosowań, gdzie liczy się dokładność, stabilność nastawu i powtarzalność.
