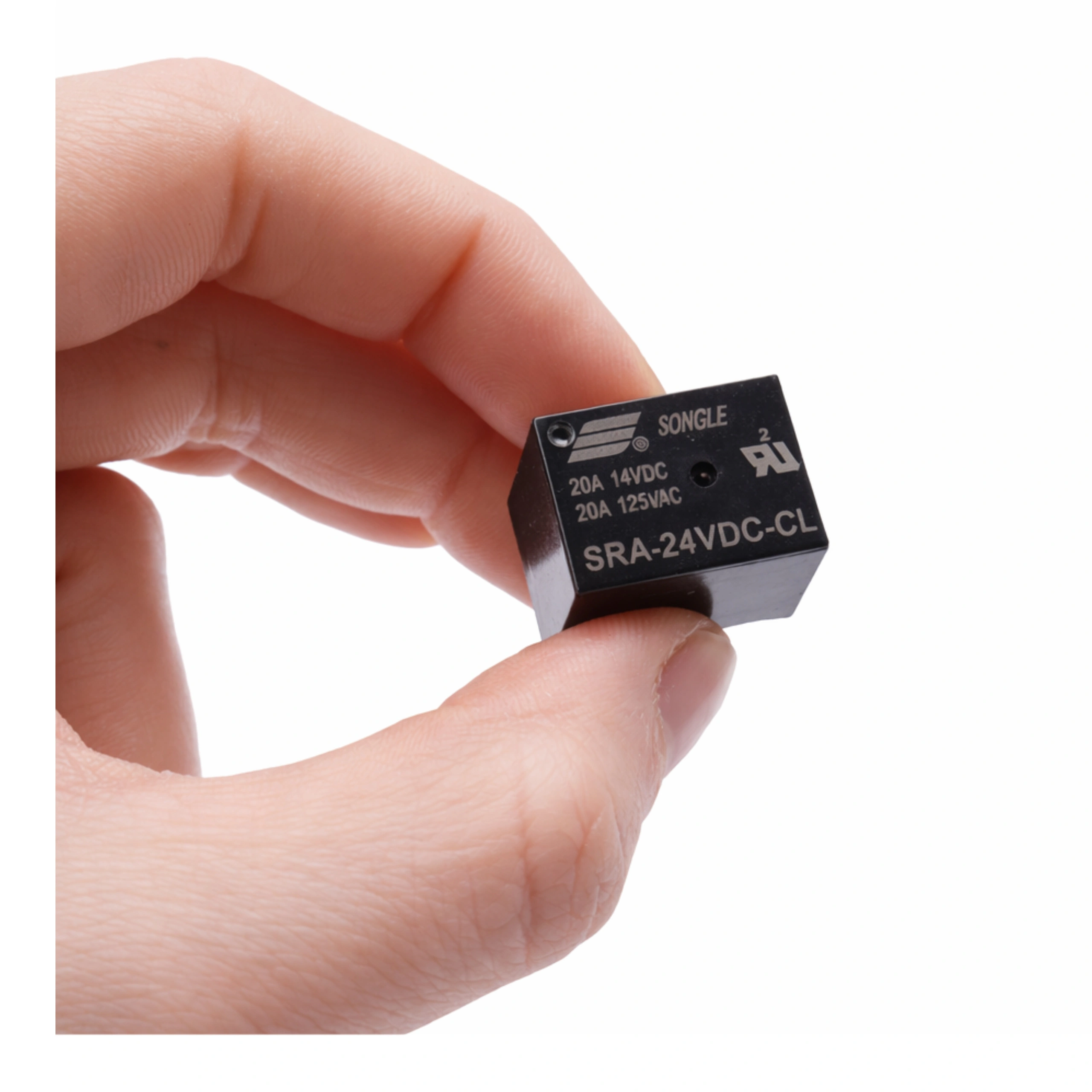

SONGLE SRA-24VDC-CL to przekaźnik elektromagnetyczny THT do montażu przewlekanego na płytce PCB. Sprawdza się tam, gdzie układ sterujący pracuje na 24 V DC, a po stronie styków trzeba bezpiecznie przełączać większe obciążenie.
To dobry wybór do projektów automatyki, sterowników, modułów przekaźnikowych, urządzeń warsztatowych i własnych układów DIY, w których potrzebny jest 1 styk przełączalny oraz obciążalność do 20 A.
Jeśli budujesz lub naprawiasz układ, który ma sterować odbiornikiem z poziomu sygnału 24 V, ten model będzie pasował do wielu typowych zastosowań:
Dużą zaletą jest styk przełączalny, dzięki któremu można zrealizować zarówno funkcję załączania, jak i przełączania pomiędzy dwoma stanami obwodu.
Po podaniu napięcia 24 V DC na cewkę, wewnętrzny mechanizm przełącza styki. Dzięki temu niewielki sygnał sterujący może uruchomić odbiornik pobierający znacznie większy prąd.
W praktyce oznacza to, że układ sterujący nie podaje dużego obciążenia bezpośrednio na wyjście, tylko uruchamia przekaźnik, a ten dopiero przełącza zasilanie urządzenia.
Przed zakupem warto sprawdzić trzy rzeczy. To pozwala uniknąć najczęstszej pomyłki przy doborze przekaźnika.
Ten model wymaga 24 V DC. Nie będzie odpowiedni do układów z cewką 5 V, 12 V ani 230 V.
Przekaźnik jest przeznaczony do montażu THT na PCB. Jeśli szukasz wersji na szynę DIN, do podstawki lub z przewodami – to inny typ produktu.
To wersja z 1 stykiem przełączalnym. Jeśli Twój projekt wymaga dwóch torów przełączania albo tylko styku NO, upewnij się, że rozkład pinów i funkcja styków odpowiadają Twojej płytce.
Przekaźniki dużej mocy są proste w użyciu, ale przy projektowaniu warto uwzględnić kilka praktycznych zasad.
To szczególnie ważne w projektach DIY, modułach automatyki i urządzeniach, które pracują cyklicznie przez dłuższy czas.
Ten przekaźnik bywa wybierany wszędzie tam, gdzie potrzeba połączyć niskonapięciowe sterowanie 24 V z przełączaniem mocniejszego obciążenia.
Jeżeli naprawiasz urządzenie, porównaj nie tylko oznaczenie prądu, ale też napięcie cewki, liczbę pinów i funkcję styków.
| Nazwa modelu | SONGLE SRA-24VDC-CL |
| Typ produktu | przekaźnik mocy |
| Napięcie cewki | 24 V DC |
| Montaż | THT, na PCB |
| Liczba pinów | 5 |
| Typ styków | 1 styk przełączalny NC/NO |
| Obciążalność styków | 20 A / 125 VAC, 20 A / 14 VDC |
| Format | T74 |
Nie zawsze. Mikrokontroler może pracować w logice sterującej, ale cewka wymaga 24 V DC. W praktyce często stosuje się dodatkowy tranzystor lub driver.
Nie jako cewka sterująca. To przekaźnik z cewką 24 V DC. Parametr 14 VDC dotyczy obciążenia styków, a nie napięcia zasilania cewki.
To wersja z 1 stykiem przełączalnym, więc masz do dyspozycji zarówno tor NC, jak i NO.
Tak, ale tylko jeśli zgadza się napięcie cewki, liczba pinów, układ wyprowadzeń i typ styków. Przy zamiennikach warto porównać też rozmiar obudowy i rozmieszczenie otworów w PCB.
