Przełącznik klawiszowy ON/OFF KCD3-T105 – pojedynczy, z wyprowadzeniem 3PIN do montażu za pomocą lutowania lub konektora elektrycznego 6,3 mm. Przeznaczony do prostych układów elektrycznych i elektronicznych.
Przełącznik klawiszowy ON/OFF do prostych układów zasilania 🔌
Przełącznik klawiszowy KCD3-T105 to klasyczny włącznik ON/OFF z 3 pinami, stosowany w urządzeniach elektrycznych, panelach sterowania, obudowach DIY i prostych instalacjach warsztatowych. Jeśli szukasz przełącznika, który można podłączyć zarówno przez konektory 6,3 mm, jak i przez lutowanie, to jest to popularny i praktyczny wybór.
Żółty klawisz poprawia widoczność na panelu, co przydaje się zwłaszcza w warsztacie, maszynach i urządzeniach, gdzie przełącznik ma być łatwy do szybkiego zlokalizowania.

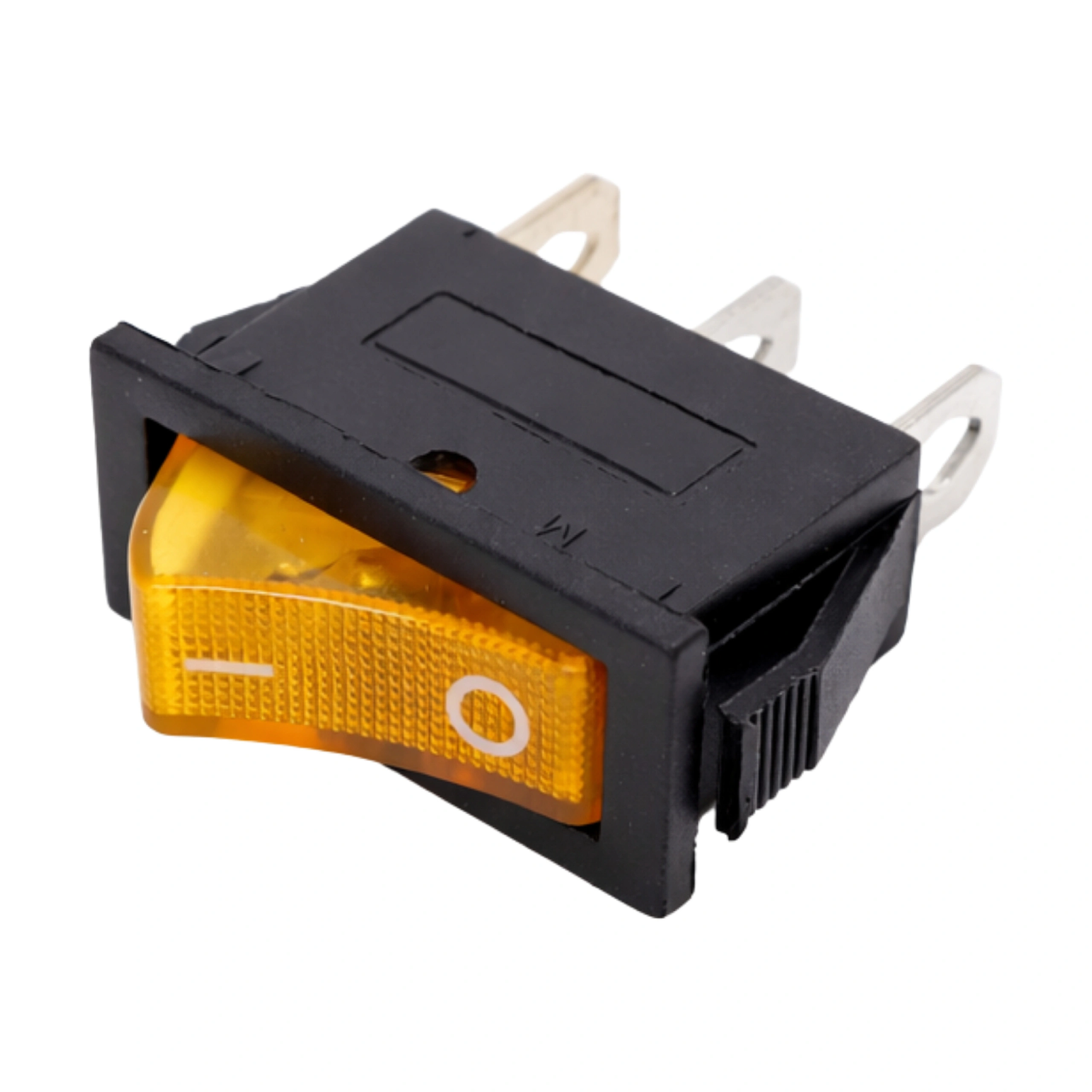

Widoczny żółty klawisz i 3 wyprowadzenia do podłączenia przewodów.
Do czego sprawdzi się w praktyce? 🛠️
Ten model nadaje się do prostego przełączania obwodu zasilania w urządzeniach i projektach, gdzie potrzebny jest wyraźny przełącznik kołyskowy montowany w panelu.
✅ w obudowach DIY i skrzynkach zasilających,
✅ w urządzeniach warsztatowych i amatorskich projektach elektrycznych,
✅ w panelach sterowania, rozdzielaczach i prostych modułach,
✅ jako włącznik zasilania w sprzęcie roboczym,
✅ przy modernizacji lub wymianie zużytego przełącznika klawiszowego.
To dobry wybór tam, gdzie liczy się prosty montaż, szybkie podłączenie i czytelne oznaczenie pozycji ON/OFF.
Najważniejsze cechy, które realnie mają znaczenie ⚙️
Typ: KCD3-T105
Funkcja: ON/OFF
Liczba pinów: 3
Podłączenie: konektory 6,3 mm lub lutowanie przewodów
Obciążalność: 16 A przy 250 V AC
Kolor klawisza: żółty
Materiał: plastik, metal
Waga: 17 g
W praktyce oznacza to, że przełącznik jest wygodny w montażu i pasuje do wielu typowych zastosowań sieciowych AC.

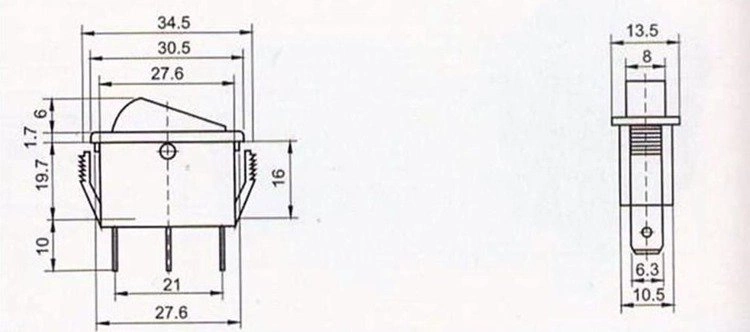

Konstrukcja przystosowana do montażu panelowego w obudowie lub urządzeniu.
Kompatybilność i podłączenie 🔧
Przełącznik ma 3 wyprowadzenia i jest kompatybilny ze standardowymi konektorami 6,3 mm. Można go też podłączyć przez bezpośrednie lutowanie przewodów.
To ważne, jeśli:
✅ wymieniasz uszkodzony przełącznik w istniejącym urządzeniu,
✅ budujesz własny panel sterowania,
✅ chcesz uniknąć dorabiania nietypowych końcówek.
Przed zakupem warto sprawdzić:
czy w Twoim urządzeniu jest miejsce na przełącznik panelowy KCD3,
czy używasz konektorów 6,3 mm,
czy parametry obwodu mieszczą się w zakresie 16 A / 250 V AC,
czy potrzebujesz wersji bez podświetlenia — ten model nie ma LED.
Jak działa ten przełącznik? 💡
To klasyczny przełącznik kołyskowy z dwoma pozycjami pracy:
ON – obwód jest zamknięty, urządzenie pracuje,
OFF – obwód jest otwarty, zasilanie zostaje odłączone.
Przełączanie jest wyraźne i mechaniczne, z typowym „klikiem”, dzięki czemu łatwo wyczuć zmianę pozycji nawet bez patrzenia na panel.
Wyprowadzenia 3 PIN umożliwiają szybkie podłączenie konektorów lub przewodów.
Na co zwrócić uwagę przed montażem? 🚨
Przy przełącznikach sieciowych najważniejsze są nie tylko wymiary, ale też sposób użycia i bezpieczeństwo.
⚠️ Parametr 16 A przy 250 V AC dotyczy prądu zmiennego.
⚠️ W instalacjach DC należy zachować ostrożność — dopuszczalne obciążenie powinno być znacznie niższe.
⚠️ Ten model nie ma podświetlenia, więc nie zastąpi wersji z lampką sygnalizacyjną.
⚠️ Przed wymianą sprawdź układ pinów w swoim urządzeniu, szczególnie jeśli zastępujesz inny model przełącznika.
⚠️ Montaż i podłączenie wykonuj przy odłączonym zasilaniu.
Montaż w praktyce 📏
Przełączniki z serii KCD3 są często stosowane w otworach panelowych o typowych wymiarach dla tej grupy obudów. Jeśli wymieniasz podobny przełącznik klawiszowy, istnieje duża szansa, że ten model będzie pasował mechanicznie.
W praktyce montaż wygląda prosto:
wkładasz przełącznik w otwór panelowy,
zatrzaski boczne utrzymują go w obudowie,
podłączasz przewody przez konektory 6,3 mm albo lutowanie.
Jeśli projektujesz nowy panel, najpierw sprawdź rzeczywiste miejsce montażu i orientację pinów.
Model często wybierany do napraw, modernizacji i własnych projektów DIY.
Typowe zastosowania: dom, warsztat, DIY 🏠
Żółty przełącznik klawiszowy 3 PIN dobrze sprawdza się w miejscach, gdzie użytkownik chce szybko odróżnić włącznik od innych elementów panelu.
🏠 domowe urządzenia i przeróbki obudów,
🔧 warsztatowe skrzynki zasilające,
⚙️ maszyny i urządzenia pomocnicze,
🛠️ projekty elektroniczne i elektrotechniczne,
🔌 przełączanie zasilania w prostych układach AC.
Specyfikacja techniczna 📦
Model
KCD3-T105
Typ pracy
ON/OFF
Liczba pinów
3 PIN
Obciążalność
16 A / 250 V AC
Złącze
konektor 6,3 mm lub lutowanie
Kolor
żółty
Materiał
plastik, metal
Waga
17 g
Czytelne oznaczenie pozycji przełącznika ułatwia codzienne użytkowanie.
Krótka porada przed zakupem ❓
Ten przełącznik będzie dobrym wyborem, jeśli potrzebujesz:
✅ przełącznika kołyskowego ON/OFF,
✅ wersji 3 PIN,
✅ podłączenia przez konektory 6,3 mm,
✅ modelu do obwodów AC,
✅ wyraźnie widocznego, żółtego klawisza.
Jeśli szukasz wersji z podświetleniem, do innego układu styków lub do specyficznego zastosowania DC, porównaj oznaczenia przed zamówieniem.
FAQ – pytania, które warto sprawdzić przed montażem
Czy ten przełącznik ma podświetlenie?
Nie. To wersja bez wbudowanej diody LED.
Czy pasuje do konektorów wsuwanych?
Tak, piny są przystosowane do konektorów 6,3 mm. Możliwe jest też lutowanie przewodów.
Czy mogę użyć go do prądu stałego?
Można rozważyć takie użycie, ale trzeba pamiętać, że podana obciążalność dotyczy 250 V AC. W obwodach DC należy stosować znacznie większą ostrożność i niższe obciążenia.
Czy nadaje się do wymiany starego przełącznika w urządzeniu?
Tak, jeśli zgadzają się: typ montażu panelowego, układ pinów, sposób podłączenia i wymagania elektryczne obwodu.
Przełącznik do prostych układów elektrycznych i elektronicznych.
Zbliżenie na konstrukcję przełącznika i wyprowadzenia elektryczne.
Opinie o Przełącznik Klawiszowy KCD3-T105 ON/OFF 3 PIN Żółty - Konektory 6,3 mm
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
