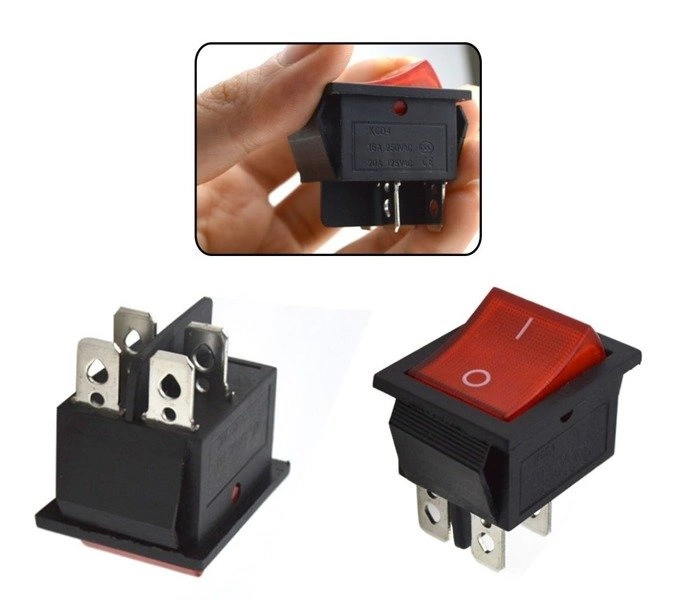

Przełącznik klawiszowy KCD4 250 V 16 A – do włączania zasilania z podświetleniem
To klasyczny przełącznik klawiszowy ON/OFF z czerwonym podświetleniem, stosowany tam, gdzie trzeba wygodnie i czytelnie sterować zasilaniem urządzenia. Sprawdzi się w obudowach DIY, panelach sterujących, prostych maszynach, zasilaczach, urządzeniach warsztatowych i wybranych projektach AGD lub automatyki.
Dzięki konstrukcji 4 PIN i układowi DPST przełącznik może jednocześnie rozłączać lub załączać dwa tory. To praktyczne rozwiązanie, gdy zależy Ci na prostym, mechanicznym sterowaniu i dobrej widoczności stanu pracy 🔌
Czerwony klawisz ułatwia szybką identyfikację włącznika na panelu lub obudowie.
Dlaczego ten model jest praktyczny?
ON/OFF – prosty, jednoznaczny sposób działania
Czerwone podświetlenie – łatwo sprawdzić, czy obwód jest aktywny 💡
4 PIN / DPST – możliwość przełączania dwóch torów jednocześnie
16 A przy 250 V AC – do zastosowań wymagających większej obciążalności
Wyprowadzenia pod konektory 6,3 mm lub lutowanie – wygodny montaż w różnych projektach
Typowy format klawiszowy – pasuje do wielu paneli i obudów urządzeń
Gdzie się sprawdzi? 🛠️
Ten przełącznik jest dobrym wyborem wszędzie tam, gdzie użytkownik chce mieć mechaniczny wyłącznik z czytelną sygnalizacją pracy. Najczęstsze zastosowania:
obudowy DIY i amatorskie konstrukcje elektroniczne
panele sterujące w warsztacie
włączanie zasilania urządzeń sieciowych
małe maszyny i urządzenia pomocnicze
projekty automatyki i skrzynki sterownicze
naprawy lub wymiana zużytego przełącznika klawiszowego
Jeśli szukasz elementu typu włącznik sieciowy 250 V, przełącznik kołyskowy 4 PIN albo podświetlany przełącznik ON/OFF, ten model odpowiada właśnie na takie potrzeby.
Model KCD4 często stosuje się w panelach, obudowach i urządzeniach zasilanych z sieci AC.
Jak działa?
Przełącznik pracuje w trybie stabilnym ON/OFF. Po naciśnięciu jednej strony klawisza styki zostają załączone, a po przełączeniu w drugą stronę – rozłączone.
Wbudowane czerwone podświetlenie LED sygnalizuje aktywny stan przełącznika, co poprawia wygodę obsługi i ogranicza ryzyko pozostawienia urządzenia włączonego bez zauważenia.
Kompatybilność i podłączenie 🔧
Przełącznik ma 4 wyprowadzenia. Producent wskazuje możliwość:
zalutowania przewodów,
zastosowania konektorów elektrycznych 6,3 mm.
To ważne, jeśli wymieniasz istniejący przełącznik i chcesz wykorzystać obecną instalację przewodów bez większych przeróbek.
Uwaga praktyczna: przed zakupem porównaj układ pinów i sposób pracy z przełącznikiem używanym w Twoim urządzeniu. Samo podobieństwo obudowy nie zawsze oznacza pełną zgodność elektryczną.
4 piny pozwalają na montaż przewodów przez lutowanie lub z użyciem konektorów 6,3 mm.
Na co zwrócić uwagę przed zakupem? 🚨
To wersja 4 PIN – nie zastąpi bezpośrednio każdego przełącznika 2 PIN lub 3 PIN.
Praca przy 250 V AC wymaga poprawnego i bezpiecznego podłączenia.
Sprawdź rodzaj styku: DPST – istotne przy wymianie starego elementu.
Zweryfikuj miejsce montażu w panelu lub obudowie na podstawie zdjęć i swojego urządzenia.
Podświetlenie jest czerwone – jeśli zależy Ci na innym kolorze sygnalizacji, trzeba dobrać inny wariant.
W praktyce – kiedy warto wybrać właśnie taki przełącznik?
Ten model ma sens wtedy, gdy potrzebujesz czytelnego głównego włącznika i nie chcesz stosować osobnej kontrolki zasilania. Podświetlany klawisz od razu pokazuje stan urządzenia, co jest wygodne np. w warsztacie, przy listwach zasilających w obudowie, prostych sterownikach czy urządzeniach roboczych.
To także dobry wybór przy wymianie uszkodzonego przełącznika w sprzęcie, w którym użyto popularnych konektorów 6,3 mm.
Podświetlenie pomaga szybko ocenić stan urządzenia bez zaglądania do środka obudowy.
Specyfikacja techniczna ⚙️
Model
KCD4
Typ przełącznika
klawiszowy
Funkcja
ON/OFF
Rodzaj styku
DPST
Liczba pinów
4 PIN
Napięcie znamionowe
250 V AC
Prąd znamionowy
16 A
Podświetlenie
LED, czerwone
Kolor obudowy
czarny
Materiał
tworzywo sztuczne + metal
Waga
ok. 25 g
Typowa konstrukcja kołyskowa ułatwia szybkie włączanie i wyłączanie zasilania.
Wskazówki montażowe
Przed montażem odłącz zasilanie.
Sprawdź oznaczenia i układ połączeń w swoim urządzeniu.
Jeśli używasz konektorów, dobierz właściwy rozmiar 6,3 mm.
Przy pracy z napięciem sieciowym zadbaj o poprawną izolację przewodów.
Po montażu warto wykonać próbę działania bez obciążenia, a dopiero później uruchomić urządzenie docelowe.
Najczęstsze pytania ❓
Czy to jest przełącznik bistabilny?
Tak, działa w trybie ON/OFF, czyli po przełączeniu pozostaje w danej pozycji.
Czy przełącznik ma podświetlenie?
Tak, wbudowane jest czerwone podświetlenie LED.
Czy można podłączyć przewody bez lutowania?
Tak, producent podaje możliwość użycia konektorów 6,3 mm.
Czy nadaje się do urządzeń sieciowych 230 V?
Przełącznik ma parametry 250 V AC, 16 A, ale zgodność z konkretnym urządzeniem zależy również od układu połączeń, obciążenia i poprawnego montażu.
Czy będzie pasował zamiast każdego przełącznika KCD?
Nie zawsze. Przed zakupem porównaj liczbę pinów, typ styku, sposób działania i wymiary miejsca montażowego.
Dobry wybór do wymiany zużytego przełącznika lub budowy własnego panelu sterującego.
Kontrastowy czerwony klawisz poprawia widoczność przełącznika na czarnym panelu.
Prosty w obsłudze przełącznik do urządzeń, w których liczy się czytelne sterowanie i sygnalizacja pracy.
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Wiele awarii elektroniki nie wynika z uszkodzonego modułu, złego projektu ani wadliwego zasilacza. Najczęściej problemem okazuje się… zbyt cienki lub źle dobrany przewód. Nieprawidłowy kabel powoduje spadki napięcia, przegrzewanie, niestabilną pracę urządzeń, a w skrajnych przypadkach trwałe uszkodzenie elektroniki.
W tym artykule pokazujemy krok po kroku, jak dobrać przewód tak, aby instalacja była bezpieczna, stabilna i trwała — zarówno w projektach DIY, Arduino, LED, jak i modelarstwie RC
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
