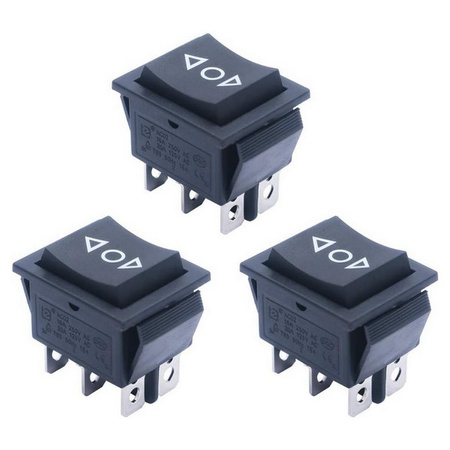

Chwilowy przełącznik klawiszowy KCD4 (ON)-OFF-(ON) z 2 niezależnymi obwodami. Obsługuje do 16A/250V, ma 6 wyprowadzeń do lutowania lub konektorów 6,3 mm. Czarny klawisz ze strzałkami, do paneli sterowania i urządzeń.
Przełącznik klawiszowy KCD4 chwilowy (ON)-OFF-(ON) to praktyczny element sterowania tam, gdzie potrzebujesz ruchu w dwie strony tylko na czas nacisku. Po puszczeniu klawisza wraca do pozycji środkowej, więc dobrze sprawdza się np. przy sterowaniu góra/dół, wysuw/zwijanie, lewo/prawo czy podnoszenie/opuszczanie. ✅
To wersja podwójna, 2-obwodowa, z 6 wyprowadzeniami i standardowymi konektorami 6,3 mm lub możliwością lutowania przewodów. Czarny klawisz ze strzałkami ułatwia intuicyjną obsługę w panelu, obudowie urządzenia lub skrzynce sterującej. 🔧
Chwilowy przełącznik klawiszowy do sterowania w dwóch kierunkach.
Do czego sprawdzi się ten przełącznik? ⚙️
Ten model wybiera się najczęściej wtedy, gdy potrzebne jest chwilowe załączenie jednego z dwóch kierunków, bez pozostawania w pozycji roboczej.
sterowanie silnikiem góra / dół
panele sterujące w urządzeniach DIY i warsztatowych 🛠️
układy podnoszenie / opuszczanie
sterowanie ruchem lewo / prawo
zastąpienie zużytego przełącznika w maszynie, obudowie lub pulpicie
projekty elektryczne i elektroniczne wymagające dwóch niezależnych torów
Jeśli szukasz przełącznika, który po naciśnięciu ma wracać do środka, to właśnie jest ten typ. Nie jest to wersja stała, tylko chwilowa. 💡
Jak działa układ (ON)-OFF-(ON)?
Oznaczenie (ON)-OFF-(ON) mówi bardzo dużo o sposobie pracy:
środek: OFF – brak połączenia
naciśnięcie w jedną stronę: (ON) – obwód działa tylko podczas trzymania
naciśnięcie w drugą stronę: (ON) – działa tylko podczas trzymania
po zwolnieniu klawisza przełącznik sam wraca do pozycji neutralnej
To rozwiązanie zmniejsza ryzyko pozostawienia układu włączonego przez przypadek. Dlatego taki przełącznik często trafia do sterowania napędami, siłownikami i funkcjami chwilowymi. 🚨
Czarny klawisz ze strzałkami ułatwia szybkie rozpoznanie kierunku pracy.
Najważniejsze cechy w praktyce ✅
2 niezależne obwody – możesz sterować dwoma torami jednocześnie
6 wyprowadzeń – klasyczny układ połączeń dla tego typu przełączników
styki chwilowe – klawisz nie zostaje w pozycji skrajnej
konektory 6,3 mm – wygodne podłączenie wsuwkami
możliwość lutowania przewodów – przydatna w zabudowach DIY
czarny kolor – uniwersalny do paneli sterujących, obudów i maszyn
oznaczenia strzałkami – czytelna obsługa bez dodatkowych opisów
Kompatybilność i podłączenie 🔌
Przełącznik jest przystosowany do montażu w urządzeniach i panelach, w których stosuje się konektory elektryczne 6,3 mm albo przewody lutowane bezpośrednio do wyprowadzeń.
Będzie odpowiedni, jeśli szukasz modelu o takich cechach:
typ: KCD4
praca chwilowa: (ON)-OFF-(ON)
liczba torów: 2 obwody
liczba pinów: 6 wyprowadzeń
montaż przewodów: wsuwka 6,3 mm lub lutowanie
Ważne: przed zakupem warto porównać nie tylko sposób działania, ale też liczbę pinów i układ styków. Przełącznik o podobnym wyglądzie może mieć inną funkcję, np. ON-OFF, ON-ON albo wersję bistabilną. ❓
Standardowe wyprowadzenia pozwalają na lutowanie lub użycie wsuwek 6,3 mm.
Na co zwrócić uwagę przed zakupem? 📏
To nie jest przełącznik bistabilny – nie zostaje w pozycji góra ani dół
To nie jest zwykły włącznik światła – pracuje chwilowo i ma 2 niezależne obwody
Sprawdź oznaczenie prądowe – w danych pojawia się 16 A / 250 V, a w nazwie 15 A / 250 V; przy doborze trzymaj się parametrów podanych na produkcie i dokumentacji urządzenia
Zweryfikuj układ styków przed podłączeniem do silnika, siłownika lub sterownika
Dobierz właściwe konektory – ten model współpracuje z wsuwkami 6,3 mm
Przy elementach sieciowych i większych obciążeniach podłączenie powinno wykonać osoba mająca praktykę w elektryce. 🚨
W warsztacie i DIY 🛠️
Ten przełącznik jest wygodny tam, gdzie operator ma mieć pełną kontrolę nad ruchem tylko podczas nacisku. W praktyce oznacza to lepsze panowanie nad mechanizmem i mniejsze ryzyko przypadkowego pozostawienia funkcji aktywnej.
Sprawdza się m.in. w:
panelach sterujących urządzeń warsztatowych
projektach hobbystycznych z ruchem góra / dół
obudowach sterowników i pulpitach operatorskich 🏠
modernizacji lub naprawie starszych przełączników kołyskowych
Typowy wybór do prostych paneli sterowania i urządzeń majsterkowych.
Dane techniczne
Typ przełącznika
klawiszowy, chwilowy
Układ pracy
(ON)-OFF-(ON)
Liczba obwodów
2 niezależne obwody
Liczba wyprowadzeń
6
Podłączenie
lutowanie przewodów lub konektor 6,3 mm
Prąd / napięcie
16 A / 250 V
Kolor klawisza
czarny
Oznaczenie klawisza
strzałki
Solidna forma przełącznika kołyskowego do zabudowy w panelu.
FAQ – najczęstsze pytania ❓
Czy ten przełącznik zostaje w pozycji po naciśnięciu?
Nie. To wersja chwilowa. Po puszczeniu klawisza wraca do pozycji środkowej OFF.
Czy nadaje się do sterowania góra / dół?
Tak, to jedno z najczęstszych zastosowań tego typu przełącznika, o ile układ elektryczny urządzenia jest z nim zgodny.
Czy można podłączyć przewody bez lutowania?
Tak. Przełącznik ma wyprowadzenia odpowiednie do konektorów 6,3 mm.
Czy to przełącznik podwójny?
Tak, ma 2 niezależne obwody i łącznie 6 wyprowadzeń.
Czym różni się od wersji ON-OFF-ON?
W tym modelu pozycje skrajne są chwilowe. W wersji ON-OFF-ON przełącznik zwykle pozostaje w pozycji po przełączeniu.
Dobry wybór, gdy potrzebujesz chwilowego sterowania w dwóch kierunkach.
Jeśli wymieniasz stary przełącznik, porównaj typ działania, liczbę pinów, układ styków i sposób podłączenia. To najprostszy sposób, żeby uniknąć błędnego zakupu. 📦
Obudów nie posiadamy. Wsuwki to standardowe konektory 6.3mm np. https://abc-rc.pl/product-pol-15601-Konektor-nieizolowany-plaski-zenski-6-3mm-na-kabel-1-2-5mm2-10szt.html
Potrzebujesz pomocy? Masz pytania?Zadaj pytanie a my odpowiemy niezwłocznie, najciekawsze pytania i odpowiedzi publikując dla innych.
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Wiele awarii elektroniki nie wynika z uszkodzonego modułu, złego projektu ani wadliwego zasilacza. Najczęściej problemem okazuje się… zbyt cienki lub źle dobrany przewód. Nieprawidłowy kabel powoduje spadki napięcia, przegrzewanie, niestabilną pracę urządzeń, a w skrajnych przypadkach trwałe uszkodzenie elektroniki.
W tym artykule pokazujemy krok po kroku, jak dobrać przewód tak, aby instalacja była bezpieczna, stabilna i trwała — zarówno w projektach DIY, Arduino, LED, jak i modelarstwie RC
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
