Zaopatrz się w niezawodny przełącznik kołyskowy KCD1, oferujący trzy pozycje: ON, OFF, ON. Wyposażony w standardowe wyprowadzenia 3 PIN, jest idealny do łatwego montażu, oferując stabilną i bezpieczną pracę. Wyróżnia się solidnym wykonaniem z plastiku, ni

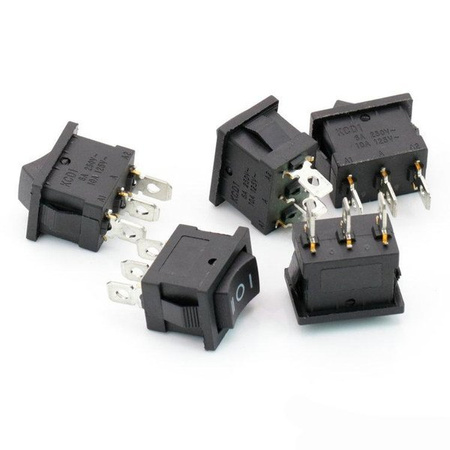

Przełącznik kołyskowy KCD1 20 x 15 mm – do prostego sterowania ON / OFF / ON
Ten przełącznik kołyskowy KCD1 3 PIN sprawdzi się tam, gdzie potrzebujesz wygodnego przełączania między dwoma pozycjami pracy z pozycją środkową OFF. To popularny format montażowy do obudów urządzeń, paneli sterujących, projektów DIY i napraw sprzętu warsztatowego. 🔧
Dzięki standardowym konektorom 4.8 mm możesz podłączyć przewody przez nasunięcie wsuwek lub przylutować je bezpośrednio do pinów. Ma kompaktowy rozmiar, więc łatwo dopasować go do typowych wycięć panelowych 19 x 12 mm.
Kompaktowy przełącznik kołyskowy do montażu w panelu lub obudowie urządzenia.
Do czego można go użyć? ✅
ON / OFF / ON oznacza, że przełącznik ma dwa aktywne położenia skrajne oraz pozycję środkową wyłączoną. W praktyce przydaje się m.in. do:
przełączania między dwoma trybami pracy urządzenia,
sterowania dwoma obwodami w prostych układach,
paneli DIY w warsztacie i elektronice użytkowej,
napraw i wymiany zużytego przełącznika w sprzęcie,
obudów sterowniczych, zasilaczy i prostych projektów domowych 🏠.
To dobry wybór, jeśli szukasz przełącznika klawiszowego 3 PIN do panelu i zależy Ci na klasycznym, mechanicznym przełączaniu bez funkcji chwilowej.
Jak działa ten przełącznik?
Model KCD1 jest przełącznikiem bistabilnym, czyli po przełączeniu pozostaje w wybranej pozycji. Nie wraca samoczynnie jak przycisk chwilowy.
Układ pracy:
górna pozycja – ON
środkowa pozycja – OFF
dolna pozycja – ON
To rozwiązanie wygodne tam, gdzie użytkownik chce szybko wybrać jedną z dwóch funkcji albo całkowicie odłączyć zasilanie obwodu. ⚙️
Czytelne oznaczenia pozycji ułatwiają obsługę po zamontowaniu w panelu.
Najważniejsze cechy w praktyce 💡
3 piny – prosty montaż i podłączenie w wielu popularnych aplikacjach,
złącza 4.8 mm – kompatybilne z typowymi konektorami wsuwanymi,
otwór montażowy 19 x 12 mm – pasuje do standardowych wycięć panelowych,
kompaktowa obudowa 20 x 15 mm – łatwiejsze dopasowanie do małych paneli,
kolor czarny – neutralny wygląd do urządzeń technicznych i DIY,
obciążalność 6 A / 250 V AC oraz 10 A / 125 V AC – do typowych zastosowań sieciowych i sterowniczych.
Na co zwrócić uwagę przed zakupem? 🚨
To produkt techniczny, więc przed wymianą lub montażem sprawdź kilka rzeczy:
rodzaj działania – ten model pracuje w układzie ON / OFF / ON, a nie ON / ON ani ON / OFF,
liczbę pinów – tutaj są 3 piny, więc nie zastąpi każdego przełącznika 2 PIN lub 6 PIN,
wymiar otworu montażowego – wymagany otwór to około 19 x 12 mm,
rodzaj podłączenia – złącza są przystosowane do konektorów 4.8 mm lub lutowania,
parametry prądowo-napięciowe – nie przekraczaj wartości znamionowych.
Jeśli wymieniasz stary przełącznik, porównaj nie tylko rozmiar, ale też schemat pracy i układ styków. To najczęstszy powód błędnego zakupu. ❓
Zatrzaskowy montaż ułatwia osadzenie przełącznika w wycięciu obudowy.
Montaż i podłączenie 🔌
Przełącznik jest przeznaczony do montażu panelowego. Osadza się go w przygotowanym otworze, a boczne zaczepy stabilizują element w obudowie.
Podłączenie można wykonać na dwa sposoby:
przez nasunięcie konektorów 4.8 mm,
przez przylutowanie przewodów do wyprowadzeń.
Przed podłączeniem zawsze warto sprawdzić układ pinów miernikiem lub dokumentacją własnego urządzenia, szczególnie przy wymianie starego elementu. 🛠️
Praktyczna wskazówka
Jeśli przełącznik ma pracować przy napięciu sieciowym 230 V AC, montaż powinien wykonać osoba mająca odpowiednie doświadczenie. Błędne podłączenie może uszkodzić urządzenie lub stwarzać zagrożenie porażeniem.
Specyfikacja techniczna 📏
Nazwa modelu
KCD1
Typ
przełącznik kołyskowy, bistabilny
Sposób przełączania
ON / OFF / ON
Rodzaj styku
DPST
Liczba pinów
3 PIN
Złącza
4.8 mm
Wymiary zewnętrzne
20 x 15 mm
Otwór montażowy
19 x 12 mm
Parametry pracy
6 A / 250 V AC, 10 A / 125 V AC
Kolor
czarny
Materiał
plastik
Waga
5 g
Mały format sprawdza się w obudowach urządzeń, sterownikach i projektach DIY.
Kompatybilność i zastosowanie
Ten przełącznik klawiszowy KCD1 będzie odpowiedni, jeśli szukasz elementu o zbliżonych parametrach mechanicznych i elektrycznych do:
małych paneli sterujących,
obudów urządzeń z wycięciem 19 x 12 mm,
układów wykorzystujących wsuwki 4.8 mm,
projektów, gdzie potrzebny jest przełącznik 3 PIN ON / OFF / ON.
Nie należy zakładać zgodności wyłącznie po wyglądzie. W podobnych obudowach występują też przełączniki o innym układzie styków, innej liczbie pinów albo innym sposobie działania.
FAQ
Czy to jest zwykły włącznik ON / OFF?
Nie. To przełącznik ON / OFF / ON, czyli ma dwa położenia aktywne i środkową pozycję wyłączoną.
Czy przewody trzeba lutować?
Nie zawsze. Można użyć konektorów 4.8 mm albo przylutować przewody bezpośrednio do pinów.
Czy nadaje się do 230 V?
Tak, producent podaje 6 A / 250 V AC. Trzeba jednak zachować zgodność z parametrami obwodu i zasadami bezpiecznego montażu. 🔌
Czy pasuje do każdego otworu 20 x 15 mm?
Nie zawsze. Kluczowy jest otwór montażowy 19 x 12 mm oraz sposób zatrzaskowego osadzenia w panelu.
Wyprowadzenia 3 PIN umożliwiają szybkie podłączenie konektorów lub lutowanie przewodów.
Zawartość zestawu 📦
1 x przełącznik kołyskowy KCD1 20 x 15 mm, ON / OFF / ON, 3 PIN
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Wiele awarii elektroniki nie wynika z uszkodzonego modułu, złego projektu ani wadliwego zasilacza. Najczęściej problemem okazuje się… zbyt cienki lub źle dobrany przewód. Nieprawidłowy kabel powoduje spadki napięcia, przegrzewanie, niestabilną pracę urządzeń, a w skrajnych przypadkach trwałe uszkodzenie elektroniki.
W tym artykule pokazujemy krok po kroku, jak dobrać przewód tak, aby instalacja była bezpieczna, stabilna i trwała — zarówno w projektach DIY, Arduino, LED, jak i modelarstwie RC
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
