Przełącznik kołyskowy SMRS201R wyposażony w 2 niezależne pojedyncze przewody. Wygodny sposób na montaż przełącznika w obudowie swojego projektu. Wyprowadzenia do lutowania przewodów bądź na konektor elektryczny 4,8mm.
Przełącznik kołyskowy SMRS201R – do prostego włączania i odcinania zasilania 🔌

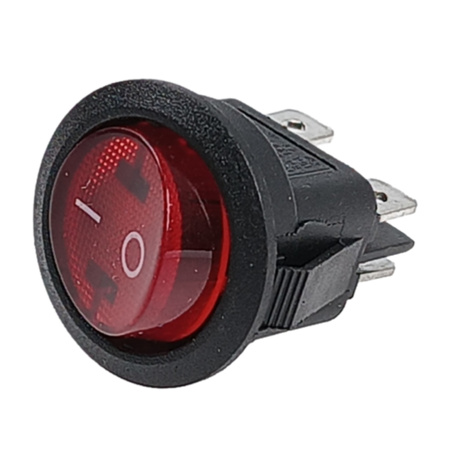

SMRS201R to okrągły przełącznik kołyskowy ON/OFF z czerwonym, podświetlanym klawiszem. Sprawdza się wszędzie tam, gdzie potrzebujesz wygodnego przełącznika panelowego do obudowy urządzenia, skrzynki sterującej, projektu DIY lub prostego układu warsztatowego.
To model z 2 niezależnymi pojedynczymi obwodami, dzięki czemu możesz przełączać dwa tory oddzielnie w jednym elemencie. Wyprowadzenia pozwalają na lutowanie przewodów lub użycie konektorów 4,8 mm.
Kompaktowy przełącznik panelowy do obudów, skrzynek i projektów DIY.
Najważniejsze cechy ✅
typ pracy: ON/OFF – styk rozłączny
2 niezależne obwody w jednym przełączniku
4 wyprowadzenia
obciążalność: 6 A / 250 V
czerwony klawisz z podświetleniem – dobra widoczność stanu przełącznika
montaż w panelu / obudowie
końcówki do lutowania lub konektorów 4,8 mm
Gdzie sprawdzi się w praktyce? 🛠️
Ten przełącznik jest przydatny tam, gdzie liczy się prosty montaż i szybka obsługa. Można go wykorzystać m.in. w:
obudowach własnych projektów elektronicznych i elektrycznych,
panelach sterujących DIY,
zasilaczach warsztatowych,
małych urządzeniach sieciowych,
skrzynkach zasilających i rozdzielczych,
układach, w których trzeba rozłączać dwa niezależne tory.
Jeśli szukasz przełącznika kołyskowego do obudowy z wyraźnie oznaczonym stanem pracy, czerwone podświetlenie ułatwia szybką kontrolę nawet przy słabszym oświetleniu 💡
Czerwony klawisz z oznaczeniem ON/OFF ułatwia codzienną obsługę.
Jak działa ten przełącznik? ⚙️
SMRS201R działa jako przełącznik kołyskowy ON/OFF. Naciśnięcie jednej strony klawisza zamyka obwód, a naciśnięcie przeciwnej – go rozłącza.
W tym modelu zastosowano dwa niezależne pojedyncze tory. Oznacza to, że w jednej obudowie masz dwa oddzielne obwody przełączane równocześnie przez ten sam klawisz. To praktyczne rozwiązanie np. przy rozłączaniu dwóch linii zasilania lub dwóch niezależnych ścieżek sygnałowych.
Kompatybilność i podłączenie 🔧
Przełącznik ma 4 wyprowadzenia, które nadają się do:
bezpośredniego lutowania przewodów,
podłączenia konektorów elektrycznych 4,8 mm.
To wygodne rozwiązanie, jeśli chcesz wykonać instalację serwisowalną – z możliwością szybkiego wypięcia przełącznika bez rozlutowywania przewodów.
Przed zakupem warto sprawdzić:
czy Twoja obudowa ma odpowiedni otwór pod okrągły przełącznik panelowy,
czy obciążenie układu nie przekracza 6 A / 250 V,
czy potrzebujesz właśnie 2 niezależnych obwodów, a nie wersji jednobiegunowej.
4 wyprowadzenia umożliwiają lutowanie przewodów lub zastosowanie konektorów 4,8 mm.
Na co zwrócić uwagę przed montażem? 🚨
Nie przekraczaj parametrów znamionowych 6 A / 250 V.
Dobierz właściwy sposób podłączenia – lutowanie albo konektory 4,8 mm.
Sprawdź układ pinów przed instalacją, szczególnie jeśli przełączasz dwa osobne obwody.
Odłącz zasilanie podczas montażu i testów.
Jeśli przełącznik pracuje w urządzeniu sieciowym, zadbaj o poprawną izolację przewodów i bezpieczne mocowanie w obudowie.
Praktyczne wskazówki użytkowe 💡
Do zastosowań warsztatowych wygodne są konektory 4,8 mm – przyspieszają wymianę przełącznika.
Jeśli budujesz własne urządzenie, warto oznaczyć funkcję klawisza na panelu, zwłaszcza gdy steruje dwoma torami jednocześnie.
Podświetlany czerwony klawisz poprawia widoczność włączonego obwodu, co pomaga uniknąć przypadkowego pozostawienia zasilania.
Dobrze sprawdza się w projektach DIY, obudowach elektroniki i prostych panelach sterujących.
Specyfikacja techniczna 📏
Model
SMRS201R
Typ
przełącznik kołyskowy / klawiszowy
Tryb pracy
ON/OFF
Liczba obwodów
2 niezależne pojedyncze obwody
Liczba wyprowadzeń
4
Prąd / napięcie
6 A / 250 V
Podłączenie
lutowanie przewodów lub konektor 4,8 mm
Kolor klawisza
czerwony
Podświetlenie
tak
Okrągła forma ułatwia estetyczny montaż w panelu lub obudowie urządzenia.
FAQ – najczęstsze pytania ❓
Czy ten przełącznik nadaje się do własnych projektów DIY?
Tak. To typowy przełącznik panelowy do obudów i prostych układów, szczególnie gdy potrzebujesz wygodnego ON/OFF i łatwego podłączenia przewodów.
Czy można podłączyć przewody bez lutowania?
Tak, wyprowadzenia współpracują z konektorami 4,8 mm.
Czy jest to zwykły przełącznik jednobiegunowy?
Nie. Ten model ma 2 niezależne pojedyncze obwody, więc różni się od prostych wersji z jednym torem.
Czy klawisz jest podświetlany?
Tak, przełącznik ma czerwone podświetlenie.
Podświetlany przełącznik ON/OFF do wygodnego sterowania zasilaniem i obwodami.
Model SMRS201R to praktyczny wybór do obudów, skrzynek i prostych urządzeń sterujących.
Przed montażem sprawdź układ styków i dopasowanie do panelu urządzenia.
bardzo fajne małe włączniki, zastosowane w światłach awaryjnych w samochodzie bo oryginał wymagał uruchomienia przekaźnika zagregowanego z przerywaczem i przełacznikiem impulsowym za miliony monet...
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Wiele awarii elektroniki nie wynika z uszkodzonego modułu, złego projektu ani wadliwego zasilacza. Najczęściej problemem okazuje się… zbyt cienki lub źle dobrany przewód. Nieprawidłowy kabel powoduje spadki napięcia, przegrzewanie, niestabilną pracę urządzeń, a w skrajnych przypadkach trwałe uszkodzenie elektroniki.
W tym artykule pokazujemy krok po kroku, jak dobrać przewód tak, aby instalacja była bezpieczna, stabilna i trwała — zarówno w projektach DIY, Arduino, LED, jak i modelarstwie RC
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
