Przetwornica DC-DC - Step-Down - Mini 360 - 1,8A 1-17V - mini układ zasilający
Dodaj produkty podając kody
Dodaj plik CSV
Wpisz kody produktów, które chcesz zbiorczo dodać do koszyka (po przecinku, ze spacją lub od nowej linijki).
Powtórzenie wielokrotnie kodu, doda ten towar tyle razy ile razy występuje.
Przetwornica Mini 360 to mały układ zasilający znajdujący zastosowanie przy budowie dronów i urządzeń przenośnych, gdzie waga i wymiary mają znaczenie. Przetwornica Step-Down obniża napięcie DC-DC wejściowe w zakresie od 4.75V do 23V na 1V do 17V.
Przetwornica DC-DC - Step-Down - Mini 360 - 1,8A 1-17V - mini układ zasilający
3,60 zł
Mała przetwornica step-down do zasilania elektroniki, dronów i projektów DIY
Mini 360 to kompaktowa przetwornica DC-DC typu Step-Down, czyli układ obniżający napięcie wejściowe do niższej, regulowanej wartości. Sprawdza się tam, gdzie liczy się mały rozmiar, niska masa i prosta integracja z własnym projektem.
Jeśli zasilasz układ z akumulatora, pakietu Li-Ion, instalacji modelarskiej lub innego źródła DC i potrzebujesz niższego napięcia dla elektroniki, ten moduł pozwala ustawić odpowiednią wartość wyjściową za pomocą potencjometru.
Miniaturowy moduł do obniżania napięcia w ciasnych zabudowach i lekkich konstrukcjach.
Gdzie ten moduł sprawdza się w praktyce? 🔋
Drony i modele RC – gdy trzeba zasilić dodatkową elektronikę z wyższego napięcia pakietu.
Urządzenia przenośne – tam, gdzie nie ma miejsca na większy moduł zasilający.
Elektronika DIY – zasilanie mikrokontrolerów, modułów radiowych, czujników i małych układów.
Zabudowy własne – montaż bezpośrednio w projekcie, np. w ramie PDB.
Warsztat i prototypowanie – szybkie dopasowanie napięcia do testowanego układu.
Najważniejsze cechy użytkowe ✅
Zakres wejściowy 4.75 V do 23 V – współpraca z wieloma źródłami zasilania DC.
Regulowane napięcie wyjściowe 1 V do 17 V – ustawiane potencjometrem.
Prąd pracy do 1.8 A ciągły i 3 A szczytowy.
Bardzo małe wymiary: 12 x 18 x 5 mm.
Niska masa: 1 g – ważna przy zastosowaniach mobilnych i lotniczych.
Częstotliwość przełączania 340 kHz.
Możliwość wlutowania do PDB i innych własnych płytek zasilających.
Na płytce znajduje się potencjometr do regulacji napięcia wyjściowego.
Jak działa przetwornica step-down? ⚙️
To układ, który obniża napięcie wejściowe do niższego poziomu na wyjściu. Nie podnosi napięcia, więc napięcie wyjściowe musi być niższe niż wejściowe.
Przykład: jeśli zasilasz moduł napięciem 12 V, możesz ustawić na wyjściu np. 9 V, 5 V, 3.3 V lub inną wartość mieszczącą się w zakresie pracy przetwornicy.
Regulacja odbywa się małym potencjometrem montażowym. Przed podłączeniem docelowego urządzenia warto zmierzyć napięcie wyjściowe multimetrem.
Kompatybilność i ograniczenia 🔌
Ten moduł będzie odpowiedni, jeśli potrzebujesz obniżyć napięcie DC w małym układzie elektronicznym. Sprawdzi się z wieloma projektami DIY, ale warto pamiętać o kilku zasadach:
To nie jest przetwornica podwyższająca – nie zwiększa napięcia.
Napięcie wejściowe musi być wyższe od wyjściowego.
Brak zabezpieczenia przeciwzwarciowego – wymaga ostrożnego montażu i użytkowania.
Nie należy przekraczać parametrów prądowych, szczególnie przy pracy ciągłej.
Przy bardziej wymagającym obciążeniu warto zadbać o dobrą wentylację i poprawne prowadzenie przewodów.
Kompaktowy format ułatwia montaż w modelach, obudowach i urządzeniach przenośnych.
Na co zwrócić uwagę przed zakupem? 🚨
Sprawdź, jakie napięcie ma źródło zasilania i jakie napięcie potrzebuje odbiornik.
Upewnij się, że pobór prądu Twojego urządzenia nie przekroczy 1.8 A przy pracy ciągłej.
Jeśli projekt pracuje w trudniejszych warunkach, pamiętaj o zabezpieczeniu przed zwarciem we własnym zakresie.
To moduł do samodzielnej integracji – najlepiej sprawdzi się u osób, które potrafią lutować i mierzyć napięcie.
Jak używać? 🛠️
Podłącz wejście modułu do źródła napięcia DC mieszczącego się w zakresie 4.75 V do 23 V.
Za pomocą potencjometru ustaw wymagane napięcie wyjściowe.
Zawsze zmierz napięcie miernikiem przed podłączeniem elektroniki docelowej.
Dopiero po poprawnym ustawieniu podłącz odbiornik.
Unikaj przypadkowego zwarcia pól lutowniczych i przewodów.
Praktyczna wskazówka 💡: jeśli zasilasz wrażliwy moduł, np. mikrokontroler lub nadajnik, najpierw ustaw napięcie bez obciążenia i sprawdź je ponownie po podłączeniu odbiornika.
Regulowane wyjście pozwala dopasować zasilanie do konkretnego układu.
Typowe zastosowania DIY i warsztatowe 🔧
obniżenie napięcia z pakietu do zasilania osprzętu w dronie,
zasilanie małych modułów sterujących,
budowa lekkiego toru zasilania w urządzeniu mobilnym,
integracja w miejscach, gdzie klasyczna przetwornica jest za duża.
Dane techniczne 📏
Typ
przetwornica DC-DC Step-Down
Napięcie wejściowe
4.75 V - 23 V
Napięcie wyjściowe
1 V - 17 V
Prąd wyjściowy
1.8 A ciągły, 3 A szczytowy
Sprawność
do 96%
Częstotliwość przełączania
340 kHz
Temperatura pracy
od -40 °C do +85 °C
Wymiary
12 x 18 x 5 mm
Waga
1 g
Moduł jest lekki i mały, dlatego dobrze pasuje do projektów, gdzie liczy się każdy gram.
Bezpieczeństwo użytkowania ❓
Najważniejsza informacja: moduł nie posiada zabezpieczenia przeciwzwarciowego. To oznacza, że błędne podłączenie lub zwarcie może uszkodzić przetwornicę i zasilany układ.
Nie podłączaj odbiornika bez wcześniejszego pomiaru napięcia wyjściowego.
Zadbaj o poprawną polaryzację wejścia i wyjścia.
Przy montażu w ciasnej obudowie zabezpiecz płytkę przed kontaktem z metalowymi elementami.
Jeśli układ pracuje w modelu lub pojeździe, dobrze unieruchom przewody i sam moduł.
Dobry wybór do lekkich układów zasilania z regulowanym napięciem wyjściowym.
FAQ
Czy ta przetwornica podnosi napięcie?
Nie. To model Step-Down, więc tylko obniża napięcie wejściowe.
Czy mogę ustawić dokładnie 5 V lub 3.3 V?
Tak, napięcie wyjściowe jest regulowane potencjometrem, ale trzeba je ustawić i sprawdzić miernikiem.
Czy nadaje się do dronów?
Tak, moduł jest często stosowany w lekkich konstrukcjach i elektronice modelarskiej, szczególnie tam, gdzie ważne są małe wymiary i niska masa.
Czy mogę zasilać nim wrażliwą elektronikę?
Tak, ale tylko po poprawnym ustawieniu napięcia i z zachowaniem ostrożności. Ze względu na brak zabezpieczenia przeciwzwarciowego trzeba uważać podczas montażu.
Widok płytki ułatwia ocenę sposobu montażu i podłączenia w projekcie.
Zawartość zestawu 📦
Przetwornica DC-DC Mini 360 – 1 szt.

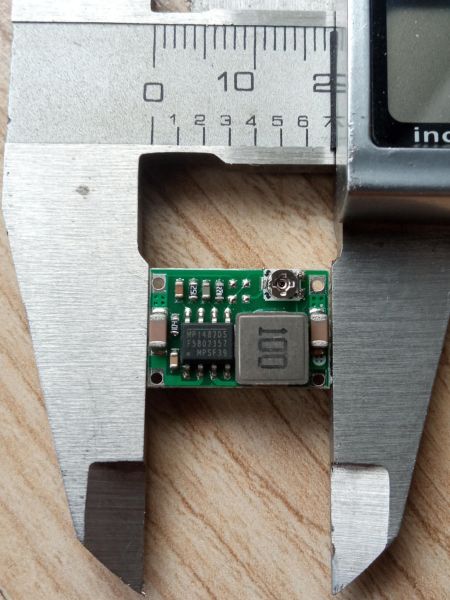

Zdjęcie poglądowe konstrukcji i wymiarów modułu przed montażem.
