Silnik MT90 12V z przekładnią – wysoki moment obrotowy i precyzyjna prędkość
Silnik szczotkowy MT90 GB-37 z przekładnią to kompaktowy napęd DC do zasilania z 12V, oferujący stabilną prędkość około 107 obr/min na wyjściu przekładni. Dzięki wbudowanej przekładni otrzymujesz niskie obroty i wysoki moment obrotowy aż 3 Nm (30 kg·cm), idealny do napędów wymagających dużej siły przy niewielkiej prędkości.
Tego typu silnik świetnie sprawdzi się w projektach, w których trzeba precyzyjnie i płynnie poruszać elementami konstrukcji: robot mobilny z napędem gąsienicowym, powolne wysuwanie platformy, napęd głowicy obrotowej, mechanizm podnoszenia klap, drzwi lub zasuw w urządzeniach DIY.
Trwała konstrukcja i nisko-szumowa praca w projektach DIY
Obudowa o wymiarach około 37 × 45 mm oraz zintegrowana przekładnia tworzą solidny napęd, który możesz bez problemu zamocować w obudowach robotów, manipulatorów i urządzeń warsztatowych. Przekładnia jest zaprojektowana tak, aby pracować stabilnie i ograniczać luzy, co przekłada się na lepszą powtarzalność ruchu.
Silnik MT90 charakteryzuje się niskim poziomem hałasu, dzięki czemu nadaje się do konstrukcji pracujących w domu, biurze lub warsztacie, gdzie ważny jest komfort akustyczny. To dobry wybór do napędów w zabawkach, modelach pokazowych, ekspozycjach sklepowych, a także w systemach automatyki domowej, np. do wolno obracających się ekspozytorów, makiet czy dekoracji ruchomych. 🙂
Optymalne zużycie prądu – łatwa integracja z zasilaniem 12V
Na biegu jałowym silnik pobiera poniżej 0,15 A, co ułatwia zasilanie go z typowych zasilaczy warsztatowych, akumulatorów 12V (np. żelowych, AGM, LiPo z przetwornicą) oraz zasilaczy impulsowych w systemach automatyki. Przy większym obciążeniu prąd może wzrosnąć do 3,5 A (prąd szczytowy), co należy uwzględnić przy doborze sterownika i zasilacza.
Dzięki standardowemu napięciu 12V DC silnik bez problemu współpracuje z gotowymi modułami mostków H (np. do sterowania z Arduino, Raspberry Pi, ESP32 przez PWM). Możesz zasilać go z tego samego źródła co resztę elektroniki w projekcie, wykorzystując osobne linie i filtrację, aby ograniczyć zakłócenia.

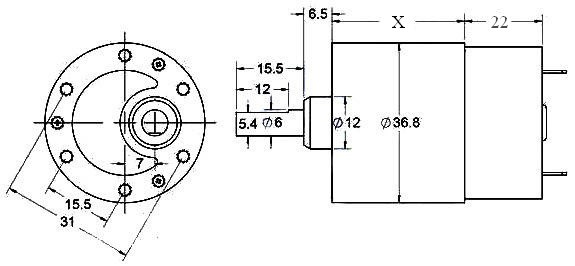

Wał 6 mm i kompaktowa przekładnia – proste przeniesienie napędu
Wyjściowy wał przekładni o średnicy 6 mm i długości około 15 mm pozwala łatwo zamocować standardowe piasty, koła, sprzęgła, zębatki czy tarcze enkoderów. To typowy wymiar w małych napędach, dzięki czemu z łatwością dobierzesz gotowe akcesoria montażowe bez konieczności dorabiania elementów na zamówienie.
Wysokość samej przekładni wynosząca około 23,7 mm sprawia, że jednostka napędowa pozostaje kompaktowa, a jednocześnie oferuje duży moment obrotowy. Silnik możesz wykorzystać do napędu:
- kół robota o średnicy 70–120 mm,
- ramion i chwytaków w prostych manipulatorach,
- mechanizmów przesuwu – np. prowadnic szufladowych w projektach CNC DIY czy suwaków.
Precyzyjna kontrola ruchu – idealny do automatyki i robotyki amatorskiej
Stała prędkość wyjściowa ok. 107–120 obr/min (w zależności od obciążenia i zasilania) ułatwia sterowanie ruchem poprzez proste regulowanie napięcia lub PWM. W praktyce oznacza to, że możesz bez skomplikowanych algorytmów uzyskać powtarzalne obroty, np. do obrotu platformy o określony kąt w danym czasie.
Silnik świetnie nadaje się do współpracy z czujnikami (np. enkoderem na wale lub czujnikiem Halla), aby zbudować tani napęd z zamkniętą pętlą sprzężenia zwrotnego. Sprawdzi się w małych projektach automatyzacji: dozownikach, przesuwach liniowych, drzwi automatycznych do terrarium, rolet DIY czy napędach zaworów i przepustnic.
Uniwersalny napęd do robotów, modeli i urządzeń warsztatowych
Konstrukcja silnika MT90 z przekładnią GB-37 została zaprojektowana z myślą o uniwersalnym zastosowaniu w projektach hobbystycznych i półprofesjonalnych. Możesz go użyć zarówno w prostych zabawkach, jak i bardziej zaawansowanych mechanizmach, gdzie liczy się powtarzalny ruch, duża siła oraz łatwość sterowania.
Dzięki możliwości zasilania z typowych instalacji 12V (np. samochodowej, systemów alarmowych, zasilaczy LED) w prosty sposób wkomponujesz ten napęd w istniejącą infrastrukturę. To dobry wybór, gdy potrzebujesz wytrzymałego silnika DC o dużym momencie, małych wymiarach i łatwym montażu.
Najważniejsze cechy i korzyści
- Duży moment obrotowy 3 Nm (30 kg·cm) – pozwala podnosić, przesuwać i obracać cięższe elementy w robotach, mechanizmach i modelach.
- Niskie obroty ~107 obr/min przy 12V – idealne do precyzyjnych, powolnych ruchów bez konieczności stosowania dodatkowych przekładni.
- Napięcie zasilania 12V DC – pełna zgodność z popularnymi zasilaczami, akumulatorami i sterownikami stosowanymi w projektach DIY.
- Prąd jałowy poniżej 0,15 A – niewielkie zużycie energii przy braku obciążenia, co wydłuża czas pracy na akumulatorze.
- Prąd szczytowy do 3,5 A – bezpieczna rezerwa mocy przy gwałtownych rozruchach i chwilowych przeciążeniach.
- Wał wyjściowy 6 mm – kompatybilny z szeroką gamą kół, piast, przekładni pasowych i sprzęgieł dostępnych na rynku.
- Nisko-szumowa praca – komfort użytkowania w domu, w pracowni oraz przy ekspozycjach i instalacjach wystawienniczych.
- Kompaktowe wymiary (37 × 45 mm + przekładnia) – łatwy montaż nawet w niewielkich obudowach i konstrukcjach mobilnych.
- Wysoka trwałość mechaniczna – solidna przekładnia i obudowa zaprojektowane do długotrwałej pracy.
Specyfikacja techniczna
- Typ silnika: silnik DC szczotkowy z przekładnią
- Model: MT90 GB-37
- Napięcie zasilania: 12 V DC
- Prędkość obrotowa (bieg jałowy, 12V): ok. 107 obr/min
- Prąd na biegu jałowym: < 0,15 A
- Prąd szczytowy: do 3,5 A
- Moment obrotowy nominalny: ok. 30 kg·cm (3 Nm)
- Średnica korpusu silnika: ok. 37 mm
- Długość korpusu: ok. 45 mm
- Wysokość przekładni: ok. 23,7 mm
- Średnica wału wyjściowego: 6 mm
- Długość wału: ok. 15 mm
- Rodzaj przekładni: przekładnia mechaniczna (GB-37)
- Stan: nowy
- Marka: inna / OEM
Zastosowanie
- Roboty mobilne i pojazdy DIY – napęd kół lub gąsienic w robotach eksploracyjnych, line-followerach o większej masie, platformach jezdnych.
- Manipulatory i ramiona robocze – obrót osi, napęd chwytaka, podnoszenie ramion o niewielkim i średnim obciążeniu.
- Automatyka domowa i warsztatowa – napęd klap, bramek, zaworów, rolet czy prostych podajników materiału.
- Modele i makiety – ruchome elementy w makietach kolejowych, ekspozycjach, dioramach i instalacjach artystycznych.
- Urządzenia wystawiennicze i reklamowe – obrotowe stojaki, ekspozytory, powoli obracające się platformy produktowe.
- Zabawki i konstrukcje edukacyjne – napęd klocków konstrukcyjnych, zestawów mechatronicznych, projektów edukacyjnych w szkołach i fablabach.
- Prototypy urządzeń mechanicznych – testowanie koncepcji napędów, mechanizmów przekładniowych i różnych sposobów przeniesienia mocy.
Kompatybilność
- Sterowniki silników DC / mostki H – kompatybilny z popularnymi modułami sterującymi takimi jak L298N, BTS7960, moduły MOSFET do 12V (z odpowiednim zapasem prądowym).
- Mikrokontrolery i platformy prototypowe – łatwe sterowanie z Arduino, Raspberry Pi, ESP32, STM32 i innych za pomocą PWM oraz kierunku obrotów.
- Systemy zasilania 12V – instalacje samochodowe, akumulatory żelowe/AGM 12V, zasilacze impulsowe 12V, zasilacze LED.
- Elementy mechaniczne 6 mm – koła, piasty, sprzęgła, zębatki i tuleje montażowe przeznaczone na wał 6 mm.
- Obudowy i uchwyty dla silników 37 mm – kompatybilny z typowymi mocowaniami i uchwytami do silników z przekładnią o średnicy ok. 37 mm.
