Protektor do sterownika silnika krokowego Stepstick jest dodatkiem do sterowników silników krokowych dedykowanych stepstickom TMC i DRV i jest kompatybilny ze stepstickami A4988 oraz Pololu. Protektor zawiera zabezpieczenie w postaci filtru diodowego.
Stepstick Protektor - Zabezpieczenie sterownika silnika krokowego - silent stepstick - Drukarka 3D
8,90 zł
Stepstick Protektor to mały moduł ochronny do sterowników silników krokowych w formacie StepStick. Stosuje się go w drukarkach 3D, maszynach CNC i projektach DIY tam, gdzie używane są sterowniki TMC, DRV, A4988 oraz Pololu. Jego zadaniem jest ograniczanie przepięć powstających na cewkach silnika, co pomaga chronić sam sterownik podczas pracy układu. 🔧
Moduł ochronny do stepsticków stosowanych w drukarkach 3D i sterownikach CNC.
Do czego służy ten protektor?
To akcesorium montuje się razem ze sterownikiem silnika krokowego, aby zmniejszyć ryzyko uszkodzenia drivera przez przepięcia indukowane w uzwojeniach silnika. Takie zjawiska mogą pojawiać się między innymi podczas pracy napędu, a także przy ręcznym obracaniu wałem silnika bez podanego zasilania. ⚙️
W praktyce to przydatny dodatek, jeśli budujesz lub serwisujesz:
drukarkę 3D,
maszynę CNC,
układ RepRap,
własny sterownik osi oparty o StepStick.
Jak działa?
Na płytce znajduje się filtr diodowy, który pomaga tłumić niepożądane przepięcia generowane przez cewki silnika krokowego. Dzięki temu sterownik ma lepsze warunki pracy i jest mniej narażony na skutki nagłych skoków napięcia. ✅
To szczególnie ważne w układach, gdzie silniki są często podłączane i odłączane, pracują dynamicznie albo zdarza się ręczne przestawianie osi.
Kompaktowy format dopasowany do układów korzystających ze stepsticków.
Kompatybilność
Protektor jest przeznaczony do sterowników w standardzie StepStick i współpracuje z popularnymi rozwiązaniami stosowanymi w elektronice napędów. 💡
Kompatybilne sterowniki: TMC, DRV, A4988, Pololu
Kompatybilne platformy: shieldy CNC i 3D wykorzystujące stepsticki
Jeśli Twoja płyta główna lub shield używa standardowych modułów StepStick, ten protektor powinien pasować mechanicznie i funkcjonalnie.
Co daje w praktyce?
✅ dodatkową ochronę sterownika silnika krokowego,
✅ ograniczenie przepięć pochodzących z cewek silnika,
✅ większy spokój przy serwisie i testach układu,
✅ zastosowanie w popularnych konfiguracjach 3D i CNC,
✅ prosty dodatek do już działającego systemu.
Według opisu producenta moduł bywa także używany w celu zmniejszania oznak drgań podczas pracy drukarki 3D, jednak jego podstawową rolą pozostaje zabezpieczenie sterownika. 🛠️
Na płytce zastosowano elementy odpowiadające za tłumienie przepięć.
Na co zwrócić uwagę przed zakupem?
🚨 To nie jest sterownik silnika krokowego, ale moduł ochronny do drivera.
🚨 Produkt jest przeznaczony do układów korzystających ze standardu StepStick.
🚨 Przed montażem sprawdź zgodność z używaną płytą lub shieldem CNC / 3D.
🚨 Nie należy traktować tego modułu jako zamiennika poprawnego okablowania i prawidłowej konfiguracji sterownika.
Montaż i użytkowanie
Montaż jest typowy dla akcesoriów do stepsticków. Przed instalacją warto:
odłączyć zasilanie układu,
sprawdzić orientację pinów,
upewnić się, że moduł nie koliduje z radiatorem lub obudową,
po montażu skontrolować stabilność połączeń. 🔌
W przypadku serwisu drukarki 3D lub CNC dobrze jest także unikać przepinania silnika krokowego przy włączonym zasilaniu sterownika.
Widok modułu ułatwia ocenę dopasowania do posiadanego sterownika i płyty.
Typowe zastosowania
🖨️ drukarki 3D z driverami A4988, DRV lub TMC,
🛠️ sterowniki osi w małych maszynach CNC,
🏠 projekty DIY z silnikami krokowymi,
🔧 modernizacja starszych układów opartych o Pololu / StepStick.
Dane techniczne
Nazwa
Stepstick Protektor
Typ
moduł zabezpieczający do sterownika silnika krokowego
Zabezpieczenie
filtr diodowy
Kompatybilność
TMC, DRV, A4988, Pololu, shieldy CNC i 3D wykorzystujące stepsticki
Wymiary maks.
15,4 x 20 x 20 mm

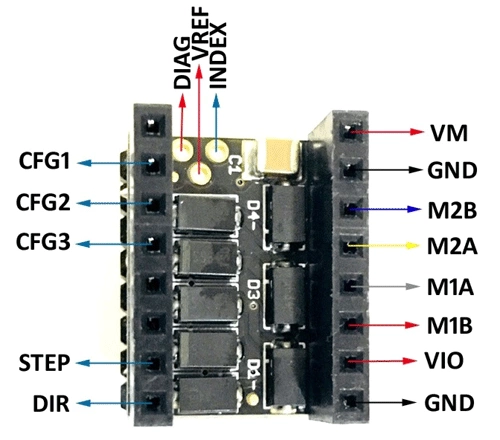

Widok z góry pokazuje rozmieszczenie elementów i złączy modułu.
W zestawie
📦 Stepstick Protektor – 1 szt.
FAQ
Czy to pasuje do A4988?
Tak, produkt jest kompatybilny ze stepstickami A4988.
Czy protektor działa ze sterownikami TMC i DRV?
Tak, opis wskazuje zgodność ze sterownikami TMC i DRV w standardzie StepStick.
Czy to jest potrzebne w drukarce 3D?
To przydatny dodatek, jeśli chcesz lepiej zabezpieczyć driver silnika krokowego przed przepięciami i rozbudowujesz lub serwisujesz układ napędowy.
Czy to zastępuje poprawne ustawienie sterownika?
Nie. Protektor wspiera ochronę układu, ale nadal trzeba poprawnie ustawić prąd sterownika, zadbać o chłodzenie i prawidłowe podłączenie silnika.
Przydatny element ochronny w układach z silnikami krokowymi i stepstickami.
Szczegóły konstrukcji modułu pomocne przy doborze do konkretnej elektroniki.
Jeśli szukasz zabezpieczenia do stepsticka A4988, DRV lub TMC, ten moduł będzie sensownym wyborem do drukarki 3D, CNC i projektów DIY, gdzie liczy się kompatybilność oraz ochrona sterownika przed przepięciami. ⭐
