**Szybkie i wygodne łączenie przewodów** o przekroju 0,5-1,0 mm² bez zdejmowania izolacji. **Idealna do przewodów 18-22 AWG**, zapewnia szybkie wpięcie i odczep zasilania. **Małe wymiary** i **wysoka wytrzymałość** na p
Szybkozłączka rozgałęźnik na kabel 0,5-1,0 mm² - Złącze zaciskowe na przewody 18-22 AWG
Szybkozłączka rozgałęźnik na kabel 0,5-1,0 mm² – szybkie odczepienie przewodu bez zdejmowania izolacji
Ta szybkozłączka zaciskowa pozwala szybko wykonać odgałęzienie z istniejącego przewodu elektrycznego. Sprawdza się tam, gdzie liczy się czas montażu, mało miejsca i brak potrzeby zdejmowania izolacji z kabla głównego.
To praktyczne rozwiązanie do instalacji niskonapięciowych i ogólnych połączeń przewodów w zakresie 0,5-1,0 mm², czyli 18-22 AWG. 🔌
Szybkie wykonanie odgałęzienia na przewodzie bez ściągania izolacji
Do czego przyda się w praktyce? 💡
Szybkozłączka tego typu jest często wybierana do prostych prac serwisowych, montażowych i warsztatowych. Ułatwia podłączenie dodatkowego przewodu do istniejącej wiązki bez rozcinania kabla na odcinki.
✅ wykonywanie odczepu zasilania z istniejącego przewodu,
✅ prace przy wiązkach przewodów w urządzeniach i instalacjach,
✅ zastosowania DIY, motoryzacyjne i domowe, jeśli przekrój przewodu mieści się w zakresie złączki.
Jak działa taka szybkozłączka?
Wewnątrz znajduje się element zaciskowy, który po zamknięciu złączki przebija izolację i zapewnia kontakt elektryczny z przewodem głównym. Dzięki temu nie trzeba zdejmować izolacji z kabla, aby wykonać rozgałęzienie.
To rozwiązanie szczególnie wygodne wtedy, gdy przewód jest już poprowadzony i chcesz tylko szybko doprowadzić dodatkowe zasilanie lub sygnał. ⚙️
Mała obudowa ułatwia pracę w miejscach z ograniczoną ilością przestrzeni
Najważniejsze zalety 🔧
Brak potrzeby zdejmowania izolacji z przewodu głównego,
szybki montaż bez skomplikowanych narzędzi,
niewielkie wymiary – wygodne rozwiązanie do ciasnych przestrzeni,
czytelna kompatybilność z przewodami 0,5-1,0 mm²,
wygodne rozgałęzienie przewodu bez klasycznego lutowania.
Kompatybilność – do jakich przewodów pasuje? 📏
Ten model jest przeznaczony do przewodów o przekroju 0,5-1,0 mm², co odpowiada zakresowi 18-22 AWG.
Przed zakupem warto sprawdzić realny przekrój żyły, a nie tylko średnicę zewnętrzną izolacji. To ważne, bo zbyt cienki lub zbyt gruby przewód może osłabić połączenie albo utrudnić poprawne zamknięcie złączki.
Zakres przewodów
0,5-1,0 mm²
Odpowiednik AWG
18-22 AWG
Typ zastosowania
rozgałęzienie / odczep przewodu
Budowa złączki przystosowana do szybkiego połączenia przewodów izolowanych
Na co zwrócić uwagę przed montażem? 🚨
Sprawdź, czy przewód mieści się w zakresie 0,5-1,0 mm².
Nie przekraczaj parametrów pracy złączki: 10 A, 300 V, 75 °C.
Złączka jest przeznaczona do szybkich połączeń przewodów izolowanych – nie stosuj jej do przypadkowych średnic „na siłę”.
Po zaciśnięciu warto delikatnie skontrolować stabilność przewodu i jakość styku.
Prace montażowe wykonuj przy odłączonym zasilaniu. 🔌
Jak używać?
Montaż jest prosty i szybki:
1. Umieść przewód główny w złączce.
2. Wprowadź przewód odgałęzienia w odpowiednie miejsce.
3. Dociśnij element zaciskowy, aby wykonać połączenie.
4. Zamknij obudowę złączki.
5. Sprawdź mechaniczne trzymanie przewodów i ciągłość połączenia.
🛠️ W praktyce najlepiej sprawdza się tam, gdzie trzeba szybko podłączyć dodatkowy przewód bez rozbierania całej instalacji.

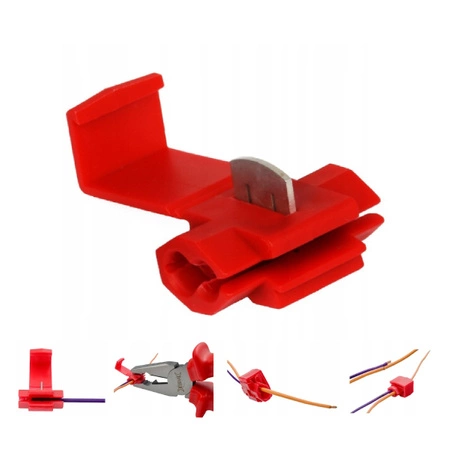

Element zaciskowy przebija izolację i tworzy połączenie elektryczne
Typowe zastosowania 🏠 🚗
instalacje domowe i warsztatowe o odpowiednim przekroju przewodu,
wiązki przewodów w urządzeniach elektronicznych,
prace serwisowe przy oświetleniu i zasilaniu pomocniczym,
motoryzacyjne odgałęzienia przewodów w prostych instalacjach,
projekty DIY i majsterkowanie.
Najczęstsze błędy przy doborze
❌ wybór złączki do przewodu spoza zakresu 18-22 AWG,
❌ pomijanie sprawdzenia maksymalnego prądu 10 A,
❌ montaż na przewodzie z uszkodzoną lub zbyt grubą izolacją,
❌ użycie bez kontroli, czy połączenie zostało całkowicie dociśnięte.
Kompaktowa forma ułatwia zastosowanie w wiązkach i ciasnych miejscach
Dane techniczne
Typ
szybkozłączka / rozgałęźnik na kabel
Przekrój przewodów
0,5-1,0 mm²
Zakres AWG
18-22 AWG
Prąd
10 A
Napięcie maksymalne
300 V
Temperatura maksymalna
75 °C
Kolor
czerwony
Waga
1,5 g
Czerwone oznaczenie ułatwia szybkie rozpoznanie zakresu zastosowania
FAQ – pytania przed zakupem ❓
Czy trzeba zdejmować izolację z przewodu?
Nie. To właśnie główna zaleta tego typu złączki – umożliwia połączenie przewodów izolowanych bez wcześniejszego odizolowywania kabla głównego.
Czy złączka nadaje się do każdego przewodu?
Nie. Pasuje do przewodów o przekroju 0,5-1,0 mm² i zakresie 18-22 AWG. Przed zakupem trzeba sprawdzić zgodność przewodu.
Czy można użyć jej do wykonania szybkiego odczepu zasilania?
Tak, to jedno z typowych zastosowań tego produktu.
Czy to jest duża złączka?
Nie, model ma kompaktowe wymiary, dlatego dobrze sprawdza się tam, gdzie ilość miejsca jest ograniczona.
Produkt sprzedawany jako pojedyncza szybkozłączka do przewodów 0,5-1,0 mm²
Zawartość zestawu 📦
1 x szybkozłączka na kabel 0,5-1,0 mm²
