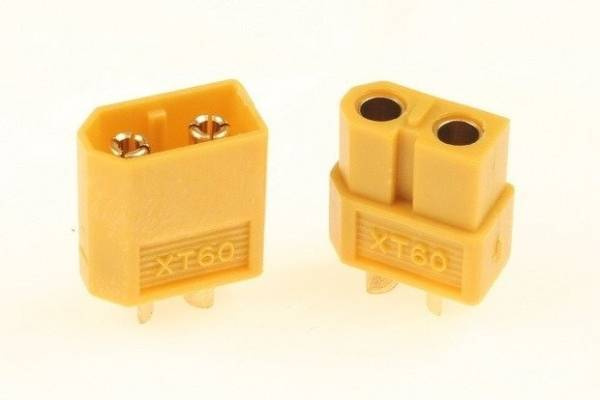

Wtyki XT60 - Konektor wtyk i gniazdo wysoko-prądowe - 1 para

Wtyk i gniazdo typu - XT60 to wysoko prądowe doskonałej jakości złącze o wysokich parametrach elektrycznych i izolacyjnych.

Konektor XT60 to bardzo pewne podłączenie akumulatora.

Wtyk i gniazdo nadaje się idealnie do prac modelarskich i systemów zasilania wykorzystywanych w elektronice.

Pozłacane złącze nieiskrzące to idealne rozwiązanie w systemach gdzie płynie duży prąd, dlatego jest tak szeroko stosowany w modelarstwie.

Wymagane jest lutowanie dla właściwego połączenia oraz zabezpieczenie koszulką termokurczliwą.

Cechy produktu

• Budowa konektorów pozwala na stosowanie przewodów o przekroju: od 1 do 5mm².
• Styki o bardzo małej rezystancji złącza, bardzo dużej powierzchni łącza.
• Kompaktowa konstrukcja złączek.
• Pozłacane styki wysoko-prądowe (zbudowane na bazie gold 3.5mm²).
• Charakteryzuje się małymi rozmiarami, niską wagą i wydajnymi parametrami prądowymi.
• XT60 jest minimalnie większe od złącza XT60U.
• Złącza używane są najczęściej w połączeniach pomiędzy regulatorem obrotów, a akumulatorem w przypadku samolotów i między pakietem a płytką dystrybucji prądu w dronach.
• Specjalna budowa konektora na goldach 3,5mm pozwala pracować na dużym prądzie, a także zabezpiecza przed odwrotnym wpięciem wtyczki.
• Porównanie wymiarów z wtykiem XT60 i XT90:

Dane techniczne konektora

• Styki wysoko-prądowe zbudowane na bazie gold 3.5mm²
• Ilość styków: 2
• Zalecane przewody 10-15AWG (1 - 5 mm²)
• Kolor obudowy: żółty
• Wymiary kompletnego łącza: 40x15.8x8.1 mm
• Waga kompletu: 6.9 g
• Prąd ciągły: 65 A
• Prąd chwilowy: 80 A
• Napięcie znamionowe: 500 V

W zestawie

• Wtyki (konektory) wtyk i gniazdo M+F - 1 para

Wykaz wtyków stosowanych w złączach do zasilania i pakietów

Dodatkowe Informacje

Chcesz wiedzieć więcej o wtyczkach stosowanych w modelarstwie - kliknij tutaj -> Poradnik dotyczący stosowanych wtyków i złącz w modelarstwie RC

Zdjęcia i opisy złącz stosowanych w modelarstwie

Złącza zasilające:
