Moduł sterownik PWM - HW-532 - 50A 5-40VDC - MOSFET - opto

Kod produktu: 16144
  • Moduł sterownik PWM - HW-532 wyposażony w 1 tranzystor MOSFET. Dedykowany do sterowania urządzeniami za pomocą sygnału PWM (Silniki DC, zawory, itd.). Szeroko stosowany do sterowania włączaniem i wyłączaniem silników, zaworów elektromagnetycznych.
4,50 zł
/ szt.Kup 5 szt. i oszczędź 5%
Rabat 5% od 5 szt.
Rabat 8% od 10 szt.
Rabat 10% od 20 szt.
SuperFair.Shop badge Wysyłamy wszystkie paczki w deklarowanym czasie

Posiadamy wyróżnienie SuperFair.Shop™ w ramach którego nasze wysyłki są codziennie automatycznie monitorowane pod względem zgodności z deklarowanym czasem wysyłki.

Przyznane wyróżnienie oznacza, że nasze przesyłki są wysyłane zgodnie z planem. Dbamy też o Twoje bezpieczeństwo i wygodę.

Szczegóły

Moduł sterownik PWM - HW-532 - 50A 5-40VDC - MOSFET

Moduł sterownik PWM

Moduł sterownik PWM - HW-532 wyposażony w 1 tranzystor MOSFET. Dedykowany do sterowania urządzeniami za pomocą sygnału PWM (Silniki DC, zawory, grzałki itd.).

Szeroko stosowany do sterowania i płynnej regulacji obrotów silników, zaworów elektromagnetycznych i innych urządzeń. Optoizolator zapewnia bezpieczeństwo sterownikowi uniemożliwiając przedostanie się napięcia roboczego na obwód sterujący. To galwaniczne odseparowanie realizowane jest za pomocą optoizolatora firmy SHARP PC817. Optoizolator również zapobiega przedostawaniu się zakłóceniom na sterownik co znacznie poprawi stabilność systemu.

Dane techniczne

  • Prąd max 50A
  • Napięcie zasilające 5 - 40VDC
  • Amplituda sygnału sterującego PWM: 0 - 6V
  • Stan wysoki otwiera tranzystor a niski zamyka go
  • Maksymalna częstotliwość sygnału sterującego PWM - 20KHz
  • Tranzystor: N-MOSFET D4184
  • Optoizolator: SHARP PC817
  • Wymiary PCB 33 x 17 mm

W zestawie

  • Moduł sterownik PWM - HW-532 - 50A 5-40VDC - MOSFET - 1 szt

Opinie naszych klientów
5/5
Najczęstsze pytania naszych klientów

Witam.

Owszem układ będzie działał przy napięciu wyzwalania 3 - 6V, więc 3,3 mieści się w zakresie.

Witam.

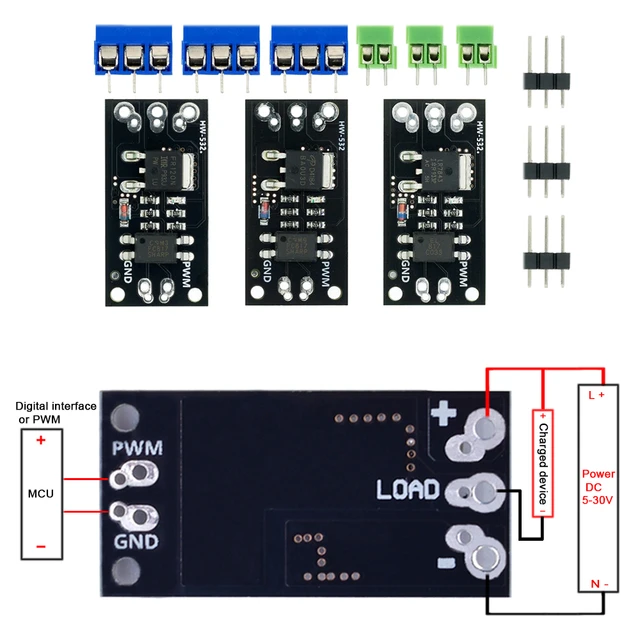

Load jest to obciążenie, czyli podłączmy pod niego silnik, a pod + i - zasilanie. Mosfet typu N steruje masą więc Load jest to wyjście - na silnik a + zasilania łączymy z drugim wyprowadzeniem silnika, jak na zdjęciu
