Parametry techniczne
- Producent:abc-rc, inny
- Stan:Nowy
- Kod producenta:6145
- Rodzaj:inny
Szczegóły

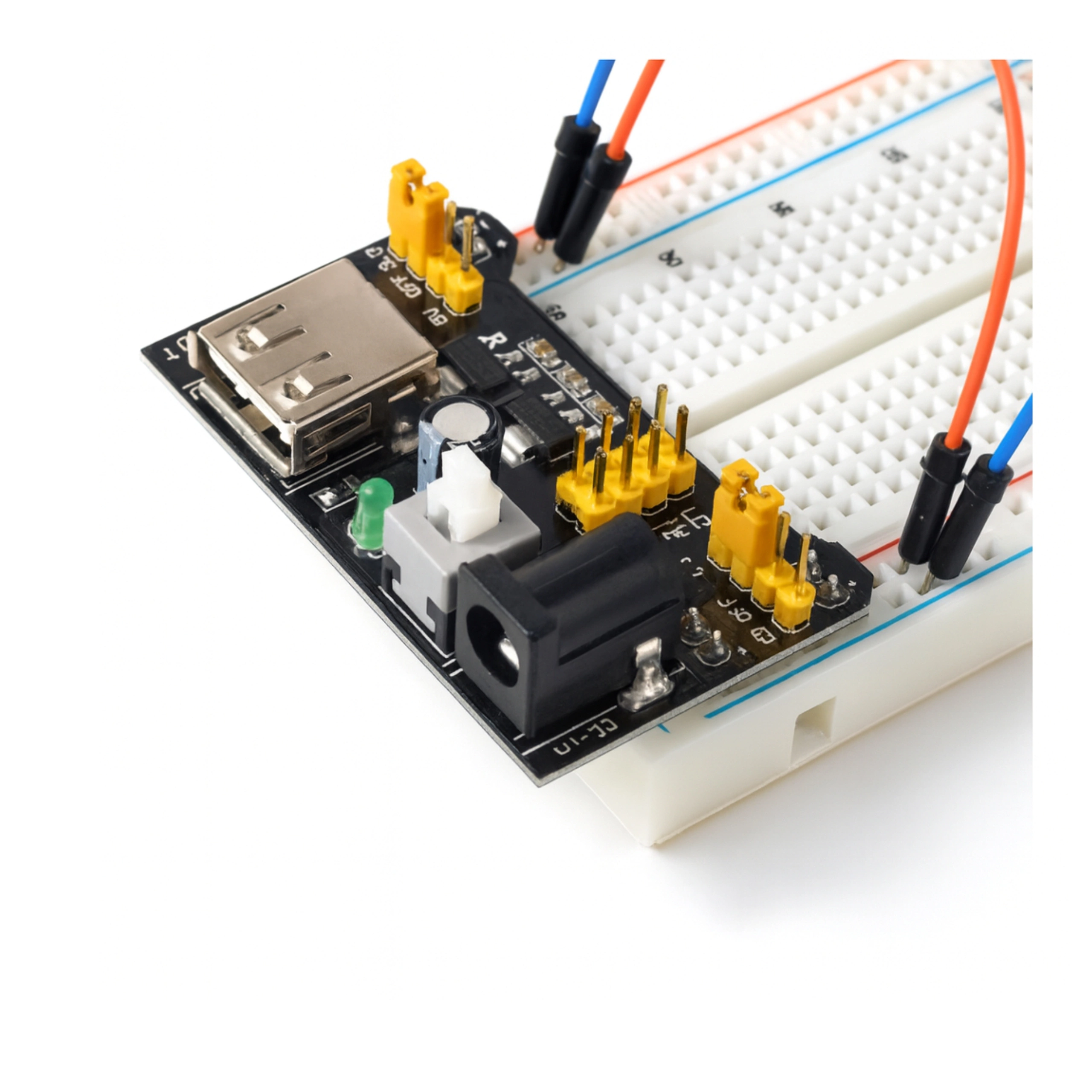

Moduł MB102 do zasilania płytek stykowych 5V/ 3.3V - z USB, LED i wyłącznikiem
Opis
Uniwersalny Moduł MB102 zasilania płytek stykowych pozwala w łatwy sposób doprowadzić napięcie stabilizowane 5V lub 3,3V do szyn tej płytki.
Cechy produktu i dane techniczne
- Napiecie wyjściowe: 3,3 V lub 5V
- Zasilanie z zewnątrz poprzez
- port USB komputera - maksymalny prąd 500mA
- lub wtykiem DC 2.5/5.5. - maksymalny prąd 700mA - zasilacz sieciowy
- Urządzenie posiada także wyjście USB typ A umożliwiające wyprowadzenie zasilania 5V dla innych układów np. Arduino
- Przy pomocy zworek użytkownik wybiera poziom napięcia, 3,3 V lub 5 V, dla danej szyny płytki.
- Zamontowany wyłącznik On-Off pozwalający w dowolnej chwili odłączyć zasilanie
- Dioda LED sygnalizująca podłączenie zasilania
- konfiguracja napięć za pomocą zworek
- Wejście DC 2,1 x 5,5 mm umożliwiające wpięcie zasilacza sieciowego 6,5 V - 12 V - polecany zasilacz
Wybór napięcia zasilania
- Napięcie wyjściowe wybierane jest za pomocą zworek na każdą szynę boczną płytki stykowej.
- Do dyspozycji użytkownika jest wartość 5 V oraz 3,3 V ( na każda linię można wybrać dowolną wartość).
- Dodatkowo zasilanie można podłączyć ze złącza znajdującego się w centralnej części płytki za pomocą przewodów.
Prezentacja wideo
Najczęstsze pytania naszych klientów
Witam.
Napięcie zasilania jest do 12V, więc z 8 paluszkami powinno chodzić, jednak będzie to na skraju możliwości, polecam bardziej bezpieczne zasilanie z 6 paluszków. Reszta OK
Nie znalazłeś odpowiedzi? Skorzystaj z pomocy naszego EKSPERTA
Zadaj pytanie
Podziel się swoim komentarzem z innymi
Opinie naszych klientów
Ocena:
5/5
OK
Ocena:
5/5
Albo płytka walnięta, albo ten model tak ma... Przy zasileniu 12V stabilizowane na wyjściu 3,3V jest 3,3V. Za to na wyjściu 5V mam ponad 10V (zarówno na pinach do breadboarda jak i na tych "do góry"). AMS1117 mało sprawny widać, pewnie jeden (na 5V uwalony) Ale w tej cenie nie kalkuluje mi się odsyłać, zanabędę inny moduł zasilania...
