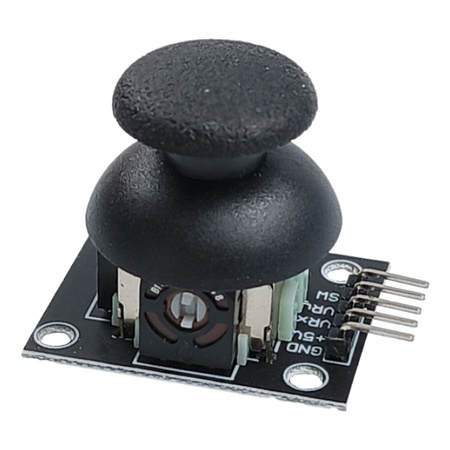

Jeśli chcesz wygodnie sterować ruchem w dwóch osiach, ten moduł joysticka będzie prostym i praktycznym wyborem. Sprawdza się w projektach z Arduino i innymi mikrokontrolerami, gdzie potrzebny jest odczyt położenia drążka w osi X i Y oraz dodatkowy przycisk po naciśnięciu gałki.
To popularny moduł do budowy sterowników, paneli operatora, prostych konsol DIY, robotów, pojazdów zdalnie sterowanych i interfejsów użytkownika. ✅

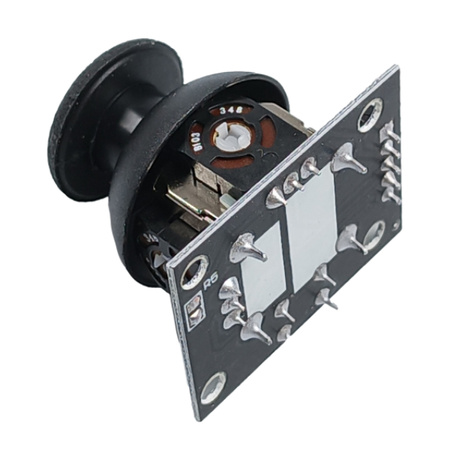

W środku znajdują się dwa potencjometry – po jednym dla każdej osi. Mikrokontroler odczytuje ich wartości jako sygnały analogowe, dzięki czemu możesz sprawdzić, w którą stronę i jak mocno wychylony jest drążek.
Dodatkowo moduł ma osobny przycisk, aktywowany po naciśnięciu gałki. To przydatne np. do zatwierdzania wyboru, zmiany trybu pracy lub uruchamiania dodatkowej funkcji.
W praktyce oznacza to, że jednym elementem możesz obsłużyć:
Joystick nadaje się do współpracy z układami, które potrafią odczytywać sygnał analogowy i stan przycisku. Najczęściej stosowany jest z:
🔌 Dzięki zasilaniu 5 V szczególnie wygodnie współpracuje z klasycznymi płytkami Arduino. Przed podłączeniem do innych platform warto upewnić się, jakie poziomy napięć wejściowych obsługuje dany mikrokontroler.
Obsługa jest prosta: moduł podajesz na zasilanie, a wyjścia osi podłączasz do wejść analogowych mikrokontrolera. Wyjście przycisku podłączasz do wejścia cyfrowego.
W programie zwykle wykonuje się:
💡 Typowe zastosowanie: im większe wychylenie drążka, tym szybszy ruch serwa, silnika lub kursora.
| Typ | joystick analogowy X/Y z przyciskiem |
| Zasilanie | 5 V |
| Osie | X, Y |
| Dodatkowa funkcja | przycisk po naciśnięciu joysticka |
| Zastosowanie | Arduino, mikrokontrolery, projekty DIY |
Tak, to moduł przeznaczony do współpracy z Arduino oraz podobnymi platformami mikrokontrolerowymi.
Tak. Joystick nadaje się do przekazywania kierunku i siły wychylenia do programu sterującego. Do napędu potrzebujesz jeszcze odpowiedniego sterownika silników lub serw.
Tak, przycisk ma osobne wyjście i można go wykorzystać np. do zmiany trybu, zatrzymania lub zatwierdzenia wyboru.
Tak. To jeden z prostszych modułów do nauki odczytu sygnałów analogowych i obsługi wejść w mikrokontrolerze.
Jeśli szukasz prostego kontrolera do projektu Arduino, ten joystick analogowy łączy dwie osie sterowania i przycisk w jednym małym module. To praktyczne rozwiązanie do testów, nauki i budowy własnych urządzeń sterujących. ⭐
Witam.
Posiadają potencjometry 4,7K Ohm.
