Ten przekaźnik SONGLE SRD-05VDC-SL-C to kompaktowy moduł o zasilaniu 5V, idealny do sterowania za pomocą mikrokontrolera. Wytrzymuje obciążenie do 10A/250VAC, dzięki czemu doskonale sprawdzi się w Twoim projekcie. Łatwy w montażu, trwały i odporny na temp
SONGLE SRD-05VDC-SL-C to popularny przekaźnik elektromagnetyczny do montażu na PCB, używany w układach sterowania, automatyce DIY, modułach Arduino i elektronice warsztatowej. Pozwala przełączać obciążenia o wyższym napięciu za pomocą sygnału sterującego z cewki 5 V DC.
To dobry wybór, jeśli szukasz przekaźnika z zestawem styków COM / NO / NC, do budowy własnego modułu, naprawy urządzenia albo wymiany uszkodzonego elementu w płytce.

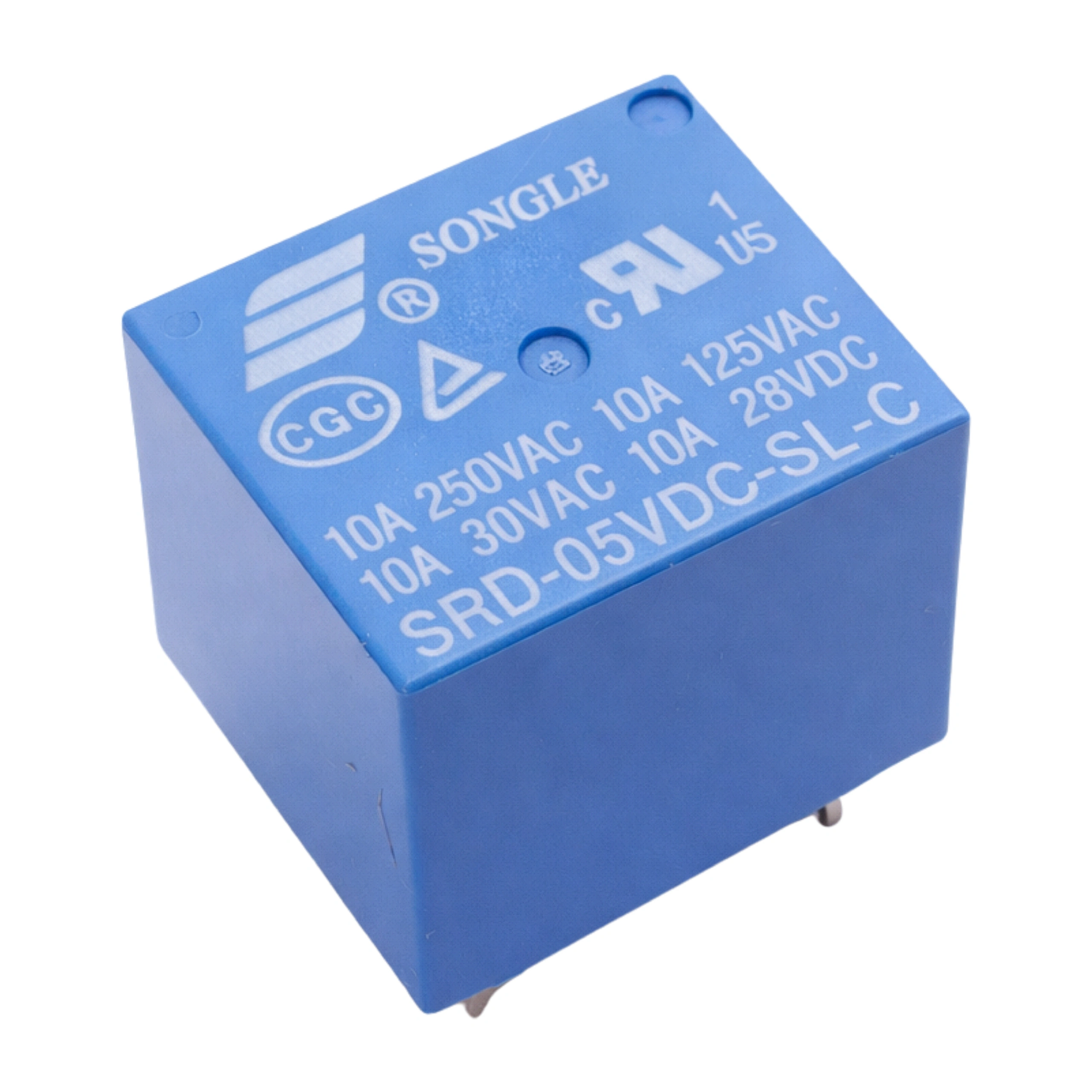

Kompaktowy przekaźnik PCB z cewką 5 V i stykami COM, NO, NC
Do czego sprawdzi się w praktyce? 🔧
Ten model stosuje się wszędzie tam, gdzie mały sygnał sterujący ma włączać lub wyłączać większe obciążenie. Typowe zastosowania:
sterowanie lampą, wentylatorem, pompą lub grzałką,
układy automatyki domowej i warsztatowej,
moduły przekaźnikowe do Arduino, ESP i innych mikrokontrolerów,
prototypy i projekty DIY na płytkach drukowanych,
naprawy urządzeń elektronicznych z przekaźnikiem 5 V,
przełączanie obwodów AC 230 V i obwodów DC w granicach parametrów styku.
Jeśli potrzebujesz funkcji normalnie otwarty / normalnie zamknięty, ten przekaźnik daje obie możliwości.
Jak działa ten przekaźnik? ⚙️
Po podaniu napięcia 5 V DC na cewkę przekaźnik przełącza styki. Dzięki temu możesz odseparować część sterującą od obwodu obciążenia.
COM – styk wspólny,
NO – styk normalnie otwarty, zwiera się po załączeniu cewki,
NC – styk normalnie zamknięty, rozłącza się po załączeniu cewki.
To klasyczny układ przełączający SPDT / 1 x przełączny, bardzo często spotykany w małych urządzeniach elektronicznych.
Widok obudowy i wyprowadzeń do montażu przewlekanego THT
Najważniejsze cechy ✅
cewka zasilana napięciem 5 V DC,
styki NO + NC + COM,
maksymalne obciążenie styków do 10 A / 250 V AC,
obsługa także obwodów DC do 30 V zgodnie z danymi producenta,
5 pinów do montażu na PCB,
niewielkie wymiary ułatwiające użycie w kompaktowych projektach,
popularny standard – łatwiejsza wymiana i dopasowanie do istniejących płytek.
Kompatybilność i zastosowanie z mikrokontrolerem 💡
Przekaźnik ma cewkę 5 V, więc pasuje napięciowo do wielu układów logicznych i zasilaczy pomocniczych 5 V. W praktyce jest często używany z:
Ważne: sam mikrokontroler zwykle nie powinien zasilać cewki bezpośrednio z pinu GPIO. W typowym układzie stosuje się tranzystor sterujący i diodę zabezpieczającą. To ogranicza ryzyko uszkodzenia elektroniki sterującej. 🚨
Popularny model do modułów przekaźnikowych i własnych projektów PCB
Na co zwrócić uwagę przed zakupem? ❓
To sam przekaźnik, a nie gotowy moduł z wejściem sterującym, optoizolacją czy złączami śrubowymi. Przed zakupem warto sprawdzić:
czy potrzebujesz samego elementu do wlutowania, czy kompletnego modułu przekaźnika,
czy w Twoim układzie jest dostępne zasilanie 5 V DC dla cewki,
czy rozkład pinów pasuje do płytki PCB lub miejsca montażowego,
czy rodzaj styków NO / NC / COM odpowiada Twojemu zastosowaniu,
czy obciążenie rzeczywiste nie przekracza parametrów styków.
Bezpieczeństwo użytkowania 🔌
Przekaźnik może przełączać obwody sieciowe, dlatego przy pracy z 230 V AC trzeba zachować szczególną ostrożność.
Nie dotykaj odsłoniętych przewodów pod napięciem.
Zapewnij odpowiednie odstępy izolacyjne na PCB.
Dobierz szerokość ścieżek i przekrój przewodów do prądu obciążenia.
Przy obciążeniach indukcyjnych warto stosować dodatkowe układy ochronne.
Jeśli nie masz doświadczenia z napięciem sieciowym, montaż zleć osobie z odpowiednimi kwalifikacjami.
Przekaźnik do zastosowań sterujących, automatyki i napraw elektroniki
Typowe błędy przy doborze przekaźnika 🛠️
Mylenie przekaźnika 5 V z modułem przekaźnikowym 5 V.
Podłączanie cewki bezpośrednio do pinu mikrokontrolera bez stopnia sterującego.
Brak sprawdzenia, czy potrzebny jest styk NO, NC czy oba.
Przekroczenie dopuszczalnego prądu przy obciążeniu rozruchowym.
Niedopasowanie wyprowadzeń do istniejącej płytki.
Jeśli wymieniasz uszkodzony przekaźnik, porównaj nie tylko napięcie cewki, ale też układ pinów, typ styków i obciążalność.
Specyfikacja techniczna 📏
Model
SRD-05VDC-SL-C (T73)
Napięcie cewki
5 V DC
Liczba pinów
5
Typ styków
COM / NO / NC
Obciążenie znamionowe
10 A / 250 V AC, 10 A / 125 V AC, 10 A / 30 V DC, 10 A / 28 V DC
Rezystancja styków
≤ 100 mΩ
Trwałość elektryczna
100000 cykli
Trwałość mechaniczna
10000000 cykli
Moc cewki
0,36 W / 0,45 W
Napięcie zadziałania cewki
≤ 75%
Napięcie odpadania cewki
≥ 10%
Izolacja cewka-styki
1500 V AC / min
Izolacja styk-styk
1000 V AC / min
Rezystancja izolacji
≥ 100 MΩ
Temperatura pracy
od -25°C do +70°C
Montaż
PCB
Wymiary
19 mm x 15,5 mm x 15 mm
Niewielkie wymiary ułatwiają montaż w kompaktowych urządzeniach
FAQ
Czy to jest gotowy moduł do Arduino?
Nie. To sam przekaźnik do wlutowania w płytkę PCB. Do bezpiecznego sterowania z mikrokontrolera zwykle potrzebny jest jeszcze układ sterujący.
Czy można nim przełączać 230 V AC?
Tak, zgodnie z podaną specyfikacją styki mają obciążalność do 10 A / 250 V AC. Trzeba jednak zachować zasady bezpieczeństwa przy pracy z napięciem sieciowym.
Czy ma styki NO i NC?
Tak. Przekaźnik ma zestaw styków COM, NO i NC, więc możesz użyć go jako normalnie otwarty lub normalnie zamknięty.
Czy nadaje się do naprawy sprzętu?
Tak, jeśli zgadzają się napięcie cewki, układ pinów, typ styków i parametry obciążenia. To bardzo ważne przy wymianie 1:1.
Przed montażem warto sprawdzić układ wyprowadzeń i parametry cewki
W zestawie 📦
Przekaźnik SONGLE SRD-05VDC-SL-C - 5 V - 1 szt.
Sprawdzony format przekaźnika do elektroniki użytkowej i projektów DIY
Dobry wybór do budowy własnych układów przełączających na płytce PCB
