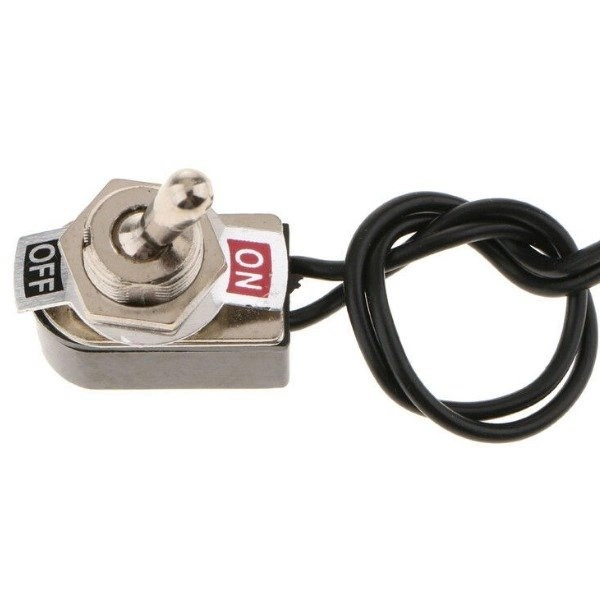

Przełącznik dźwigniowy KNS-1 to wyłącznik ( włącznik ) 2-pozycyjny ON i OFF z dwoma przewodami. Do wykorzystania we własnych projektach DIY bądź jako element zamienny.
Przełącznik dźwigniowy ON-OFF z przewodem – do prostego włączania zasilania
Przełącznik dźwigniowy KNS-1 to klasyczny wyłącznik 2-pozycyjny ON-OFF, który sprawdzi się wszędzie tam, gdzie potrzebujesz prostego i pewnego sterowania obwodem. Ma już wyprowadzone 2 przewody o długości 13 cm, więc nadaje się zarówno do napraw, jak i do własnych projektów DIY, obudów warsztatowych czy prostych układów zasilania.
To rozwiązanie dla osób, które nie szukają skomplikowanego przełącznika wielopozycyjnego, tylko zwykłego: włącz / wyłącz. 🔌
Prosty przełącznik bistabilny do ręcznego włączania i wyłączania obwodu.
Gdzie taki przełącznik sprawdza się w praktyce?
✅ w projektach DIY i elektronice użytkowej,
✅ jako włącznik zasilania LED, wentylatorów i drobnych urządzeń,
✅ w modelarstwie i prostych układach 12 V,
✅ jako element zamienny w urządzeniach domowych i warsztatowych,
✅ w małych obudowach sterujących i panelach montażowych.
Jeśli budujesz prosty układ i chcesz ręcznie odcinać lub podawać zasilanie, ten typ przełącznika będzie naturalnym wyborem. 💡
Jak działa?
KNS-1 jest przełącznikiem bistabilnym, czyli po przełączeniu zostaje w ustawionej pozycji. Nie wraca samoczynnie.
ON – obwód jest załączony,
OFF – obwód jest rozłączony.
To ważne, jeśli szukasz przełącznika, który ma utrzymywać stan pracy urządzenia bez potrzeby ciągłego trzymania dźwigni.
Co ułatwia montaż?
Największą praktyczną zaletą tego modelu są fabrycznie przymocowane przewody. Nie musisz od razu lutować wyprowadzeń do małych styków przełącznika – wystarczy wpiąć go w swój układ zgodnie z parametrami obciążenia.
2 przewody – do prostego podłączenia w obwodzie,
długość przewodów: 13 cm,
otwór montażowy: około 12 mm,
niewielki korpus: około 26 x 14 mm.
To wygodne rozwiązanie zwłaszcza wtedy, gdy pracujesz w ciasnej obudowie albo wymieniasz uszkodzony przełącznik na podobny model. 🛠️
Gotowe przewody przyspieszają montaż w urządzeniu lub projekcie własnym.
Na co zwrócić uwagę przed zakupem?
To jest przełącznik 2-pozycyjny ON-OFF, więc nie nadaje się do zastosowań wymagających przełączania między kilkoma obwodami lub chwilowego działania.
🚨 Nie jest to przycisk chwilowy – nie wraca sam po puszczeniu.
🚨 Nie jest to przełącznik wielotorowy – ma tylko dwa przewody.
🚨 Sprawdź średnicę otworu montażowego – potrzebne jest około 12 mm.
🚨 Dobierz go do obciążenia zgodnie z podanymi parametrami prądowo-napięciowymi.
Jeżeli urządzenie pracuje przy wyższych prądach rozruchowych, warto zachować zapas bezpieczeństwa i nie dobierać przełącznika „na styk”.
Kompatybilność i zastosowanie elektryczne
Przełącznik może pracować w typowych prostych obwodach AC i DC, zgodnie z deklarowanymi parametrami:
3 A / 250 V AC
6 A / 125 V AC
10 A / 12 V DC
W praktyce oznacza to, że można go wykorzystać m.in. w prostych układach zasilania 12 V, małych urządzeniach elektrycznych, projektach hobbystycznych czy panelach sterujących. 🔋
Wskazówki użytkowe
🔧 Przed montażem odłącz zasilanie i sprawdź parametry obwodu.
🔧 Upewnij się, że przewody mają odpowiednią długość do planowanej instalacji.
🔧 W ciasnych obudowach sprawdź nie tylko średnicę otworu, ale też miejsce na korpus przełącznika.
🔧 Jeśli używasz go jako zamiennika, porównaj typ działania: bistabilny ON-OFF, a nie chwilowy.
Specyfikacja techniczna
Nazwa modelu
KNS-1
Typ przełącznika
bistabilny, ON-OFF
Liczba pozycji
2
Liczba przewodów
2
Długość przewodów
13 cm
Obciążalność
3 A / 250 V AC, 6 A / 125 V AC, 10 A / 12 V DC
Kolor
czarny
Średnica montażowa
około 12 mm
Wymiary zewnętrzne
około 26 x 14 mm
Waga
20 g
Mały przełącznik do obudów, napraw i prostych układów zasilania.
FAQ – pytania, które najczęściej pojawiają się przed zakupem
Czy ten przełącznik sam wraca do pozycji OFF?
Nie. To model bistabilny, więc zostaje w pozycji ON albo OFF do momentu ręcznego przełączenia.
Czy przewody są już zamontowane?
Tak, przełącznik ma fabrycznie przymocowane dwa przewody o długości 13 cm.
Czy nadaje się do instalacji 12 V?
Tak, producent podaje obciążalność 10 A przy 12 V DC. Zawsze warto jednak uwzględnić rzeczywiste obciążenie układu i zapas bezpieczeństwa.
Czy można użyć go jako włącznika do projektu DIY?
Tak, to bardzo typowe zastosowanie. Sprawdzi się jako prosty ręczny włącznik zasilania w projektach hobbystycznych, modelarskich i warsztatowych.
Wiele awarii elektroniki nie wynika z uszkodzonego modułu, złego projektu ani wadliwego zasilacza. Najczęściej problemem okazuje się… zbyt cienki lub źle dobrany przewód. Nieprawidłowy kabel powoduje spadki napięcia, przegrzewanie, niestabilną pracę urządzeń, a w skrajnych przypadkach trwałe uszkodzenie elektroniki.
W tym artykule pokazujemy krok po kroku, jak dobrać przewód tak, aby instalacja była bezpieczna, stabilna i trwała — zarówno w projektach DIY, Arduino, LED, jak i modelarstwie RC
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
Monostabilny a bistabilny przycisk? Zasada działania, różnice i zastosowania
Pojęcia monostabilny i bistabilny często pojawiają się przy opisach przycisków, przełączników, przekaźników i elementów automatyki. Brzmią technicznie, ale ich znaczenie jest bardzo proste: chodzi o to, czy element po naciśnięciu wraca do pozycji początkowej, czy pozostaje w nowym stanie.
W tym poradniku wyjaśniamy, czym różni się przycisk monostabilny od przycisku bistabilnego, jak działa wersja NO i NC oraz kiedy wybrać konkretny typ do domowej instalacji, elektroniki, automatyki lub projektu DIY.
Przycisk bistabilny – zasada działania typu włącznik światła
Przycisk bistabilny lub przełącznik bistabilny ma dwa stabilne stany. Po naciśnięciu zmienia położenie lub stan elektryczny i pozostaje w nim po puszczeniu. Kolejne naciśnięcie przełącza go z powrotem.
Najprostsza analogia to klasyczny włącznik światła: naciskasz raz – światło się włącza i świeci dalej. Naciskasz ponownie – światło gaśnie. Nie musisz trzymać przycisku, aby podtrzymać działanie.
Jak działa element bistabilny?
Naciskasz przycisk – element zmienia stan, na przykład z OFF na ON.
Puszczasz przycisk – stan zostaje zapamiętany.
Naciskasz ponownie – element wraca do poprzedniego stanu.
Przykłady elementów bistabilnych:
domowy włącznik światła,
przełącznik hebelkowy, czyli toggle switch,
przełącznik kołyskowy ON/OFF,
przełącznik suwakowy,
przekaźnik bistabilny lub zatrzaskowy,
długopis typu „klik-klik” jako prosta analogia mechaniczna.
Przycisk bistabilny wybiera się wtedy, gdy urządzenie ma zostać trwale włączone albo wyłączone jednym kliknięciem, bez konieczności ciągłego przytrzymywania elementu.
Przycisk monostabilny – zasada działania typu dzwonek do drzwi
Przycisk monostabilny ma jeden stabilny stan, czyli stan spoczynkowy. Po naciśnięciu chwilowo zmienia stan, ale po puszczeniu automatycznie wraca do pozycji początkowej.
Najłatwiej porównać go do dzwonka do drzwi. Dzwonek działa tylko wtedy, gdy trzymasz przycisk. Gdy go puścisz, obwód wraca do stanu spoczynkowego, a sygnał zanika.
Jak działa element monostabilny?
Naciskasz i trzymasz – element chwilowo zmienia stan.
Układ otrzymuje impuls, na przykład sygnał dzwonka, resetu lub startu.
Puszczasz – element wraca do stanu początkowego.
Przykłady elementów monostabilnych:
przycisk dzwonkowy,
przycisk RESET w urządzeniu elektronicznym,
mikroprzełącznik chwilowy, na przykład w myszce komputerowej,
przycisk impulsowy w automatyce,
przycisk START w panelu sterowania,
przekaźnik czasowy pracujący w trybie monostabilnym.
Monostabilny a bistabilny – najważniejsze różnice
Różnica między przyciskiem monostabilnym a bistabilnym sprowadza się do zachowania po puszczeniu elementu. Monostabilny wraca do stanu początkowego, a bistabilny zostaje w nowym stanie.
Przycisk monostabilny:
działa chwilowo, tylko podczas naciskania,
po puszczeniu wraca do stanu spoczynkowego,
nadaje się do impulsów, resetu, dzwonka, startu procesu,
często występuje jako NO lub NC.
Przycisk bistabilny:
ma dwa stabilne stany,
po naciśnięciu przełącza się i pozostaje w nowej pozycji,
nadaje się do trwałego włączania i wyłączania urządzeń,
sprawdza się tam, gdzie użytkownik ma widzieć i czuć stan ON/OFF.
Jeśli potrzebujesz krótkiego sygnału – wybierz przycisk monostabilny. Jeśli chcesz, aby urządzenie zostało włączone lub wyłączone po jednym kliknięciu – lepszy będzie przycisk bistabilny.
Monostabilny NO i NC – co oznaczają te skróty?
Przy elementach monostabilnych bardzo ważne są oznaczenia NO i NC. Określają one, co dzieje się z obwodem w stanie spoczynkowym, czyli wtedy, gdy przycisk nie jest naciśnięty.
NO, czyli Normally Open lub normalnie otwarty – obwód jest domyślnie przerwany, a naciśnięcie przycisku go zwiera.
NC, czyli Normally Closed lub normalnie zamknięty – obwód jest domyślnie zamknięty, a naciśnięcie przycisku go rozwiera.
Przycisk monostabilny NO sprawdza się wtedy, gdy sygnał ma pojawić się dopiero po naciśnięciu. Typowy przykład to dzwonek do drzwi: domyślnie obwód jest otwarty, a po wciśnięciu przycisku zostaje zamknięty i dzwonek działa.
Przycisk monostabilny NC stosuje się tam, gdzie przerwanie obwodu ma wywołać reakcję. Dobrym przykładem są systemy bezpieczeństwa, krańcówki i przyciski awaryjne. Taki układ może działać zgodnie z zasadą fail-safe: jeśli przewód zostanie przerwany lub przycisk awaryjny naciśnięty, obwód się rozłączy, a system zareaguje.
Jak zapamiętać NO i NC?
NO – sygnał pojawia się po naciśnięciu.
NC – sygnał znika po naciśnięciu.
NO jest typowe dla dzwonków, impulsów i przycisków START.
NC jest typowe dla zabezpieczeń, alarmów i zatrzymania awaryjnego.
Przycisk monostabilny czy bistabilny – jak wybrać w praktyce?
Najprostsze pytanie przed zakupem brzmi: czy potrzebuję chwilowego impulsu, czy trwałego przełączenia? Odpowiedź zwykle od razu wskazuje właściwy typ przycisku.
Wybierz przycisk bistabilny, jeśli:
chcesz włączać i wyłączać zasilanie,
stan ma zostać zapamiętany po puszczeniu przycisku,
użytkownik ma łatwo rozpoznać pozycję ON/OFF,
montujesz przełącznik oświetlenia, zasilacza, panelu sterującego lub prostego urządzenia.
Wybierz przycisk monostabilny NO, jeśli:
potrzebujesz krótkiego impulsu,
przycisk ma uruchamiać dzwonek, reset, start lub funkcję chwilową,
sygnał ma być obecny tylko podczas naciskania,
sterownik, moduł lub elektronika mają reagować na pojedyncze wciśnięcie.
Wybierz przycisk monostabilny NC, jeśli:
projektujesz obwód bezpieczeństwa,
przerwanie obwodu ma wywołać alarm lub zatrzymanie,
przycisk ma działać jako STOP awaryjny, krańcówka lub czujnik rozwarcia,
zależy Ci na wykrywaniu awarii przewodu albo przerwania linii.
Rodzaje przycisków i przełączników monostabilnych oraz bistabilnych
Zarówno elementy monostabilne, jak i bistabilne mogą mieć różną konstrukcję mechaniczną. W praktyce dobór zależy nie tylko od sposobu działania, ale też od miejsca montażu, ergonomii, obciążalności styków i odporności na warunki zewnętrzne.
Popularne elementy monostabilne:
tact switch – mały przycisk chwilowy montowany na płytkach PCB,
mikroprzełącznik – stosowany w myszkach, krańcówkach i mechanizmach,
przycisk dzwonkowy – klasyczny przykład działania chwilowego,
przycisk membranowy – spotykany w pilotach i panelach,
przycisk pojemnościowy – dotykowy, stosowany między innymi w oświetleniu i smart home,
przycisk piezoelektryczny – często wybierany tam, gdzie liczy się odporność na wodę i wandaloodporność.
Popularne elementy bistabilne:
przełącznik hebelkowy,
przełącznik kołyskowy ON/OFF,
przełącznik suwakowy,
przełącznik obrotowy,
DIP-switch do konfiguracji urządzeń,
przełącznik kluczykowy w wersji bistabilnej,
foot switch, czyli przełącznik nożny, jeśli jego mechanika utrzymuje stan po naciśnięciu.
Na co zwrócić uwagę przy zakupie przycisku monostabilnego lub bistabilnego?
Sam wybór typu działania to dopiero pierwszy krok. Aby przycisk działał bezpiecznie i niezawodnie, sprawdź także podstawowe parametry techniczne.
Typ pracy – monostabilny, bistabilny, NO, NC lub NO+NC.
Napięcie i prąd znamionowy – muszą być dopasowane do obciążenia i rodzaju instalacji.
Sposób montażu – panelowy, na PCB, przewlekany, śrubowy, lutowany lub z konektorami.
Średnica otworu montażowego – szczególnie ważna przy przyciskach panelowych.
Stopień ochrony IP – istotny przy montażu na zewnątrz, w wilgoci lub w zapylonym miejscu.
Materiał obudowy – tworzywo, metal, stal nierdzewna lub wersja wandaloodporna.
Podświetlenie – przydatne w panelach sterowania i urządzeniach użytkowych.
Żywotność mechaniczna – ważna w aplikacjach, gdzie przycisk będzie często używany.
Jeżeli przycisk ma sterować większym obciążeniem, nie zawsze powinien bezpośrednio załączać urządzenie. W wielu układach przycisk podaje tylko sygnał sterujący, a właściwe obciążenie przełącza przekaźnik, stycznik lub moduł wykonawczy.
Film: monostabilny vs bistabilny w praktyce
Jeśli chcesz zobaczyć różnicę w działaniu na przykładach, obejrzyj krótkie wideo. Ułatwia ono zapamiętanie, kiedy wybrać element chwilowy, a kiedy przełącznik zapamiętujący stan.
Wnioski: monostabilny a bistabilny przycisk
Przycisk monostabilny działa chwilowo i po puszczeniu wraca do stanu początkowego.
Przycisk bistabilny przełącza stan i utrzymuje go do kolejnego naciśnięcia.
Monostabilny NO domyślnie ma obwód otwarty, a po naciśnięciu go zamyka.
Monostabilny NC domyślnie ma obwód zamknięty, a po naciśnięciu go rozłącza.
Do dzwonka, resetu i impulsu wybierz zwykle monostabilny NO.
Do alarmów, krańcówek i zatrzymania awaryjnego często stosuje się monostabilny NC.
Do trwałego włączania i wyłączania zasilania lub oświetlenia wybierz bistabilny.
Podsumowanie
Różnica między przyciskiem monostabilnym a przyciskiem bistabilnym jest prosta: pierwszy daje sygnał chwilowy i wraca do pozycji początkowej, drugi przełącza się i pozostaje w nowym stanie. W praktyce monostabilny działa jak dzwonek do drzwi, a bistabilny jak klasyczny włącznik światła.
Przy wyborze zwróć uwagę nie tylko na samą zasadę działania, ale też na oznaczenia NO i NC, parametry elektryczne, sposób montażu oraz warunki pracy. Dzięki temu dobierzesz przycisk bezpieczny, wygodny i odpowiedni do konkretnego zastosowania.
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
