Przycisk chwilowy R13-507 to niewielki, żółty element sterujący o średnicy 16mm. Monostabilny i prostej konstrukcji, generuje impuls sterujący do instalacji. Idealny do montażu w obudowie, pracuje przy napięciu 250V i prądzie 3A.
Przycisk chwilowy 16 mm do panelu, obudowy i pulpitu sterowniczego 🔧
R13-507 PB-02 to monostabilny przycisk chwilowy, czyli działa tylko w czasie nacisku. Po puszczeniu wraca do pozycji wyjściowej. To prosty element do sterowania impulsem w układzie: resetu, dzwonka, sterowania przekaźnikiem, uruchamiania funkcji chwilowej albo podania krótkiego sygnału do urządzenia.
Jeśli szukasz przycisku panelowego do otworu 16 mm, z 2 pinami do lutowania i klasycznym okrągłym klawiszem w kolorze niebieskim, ten model będzie właściwym wyborem.

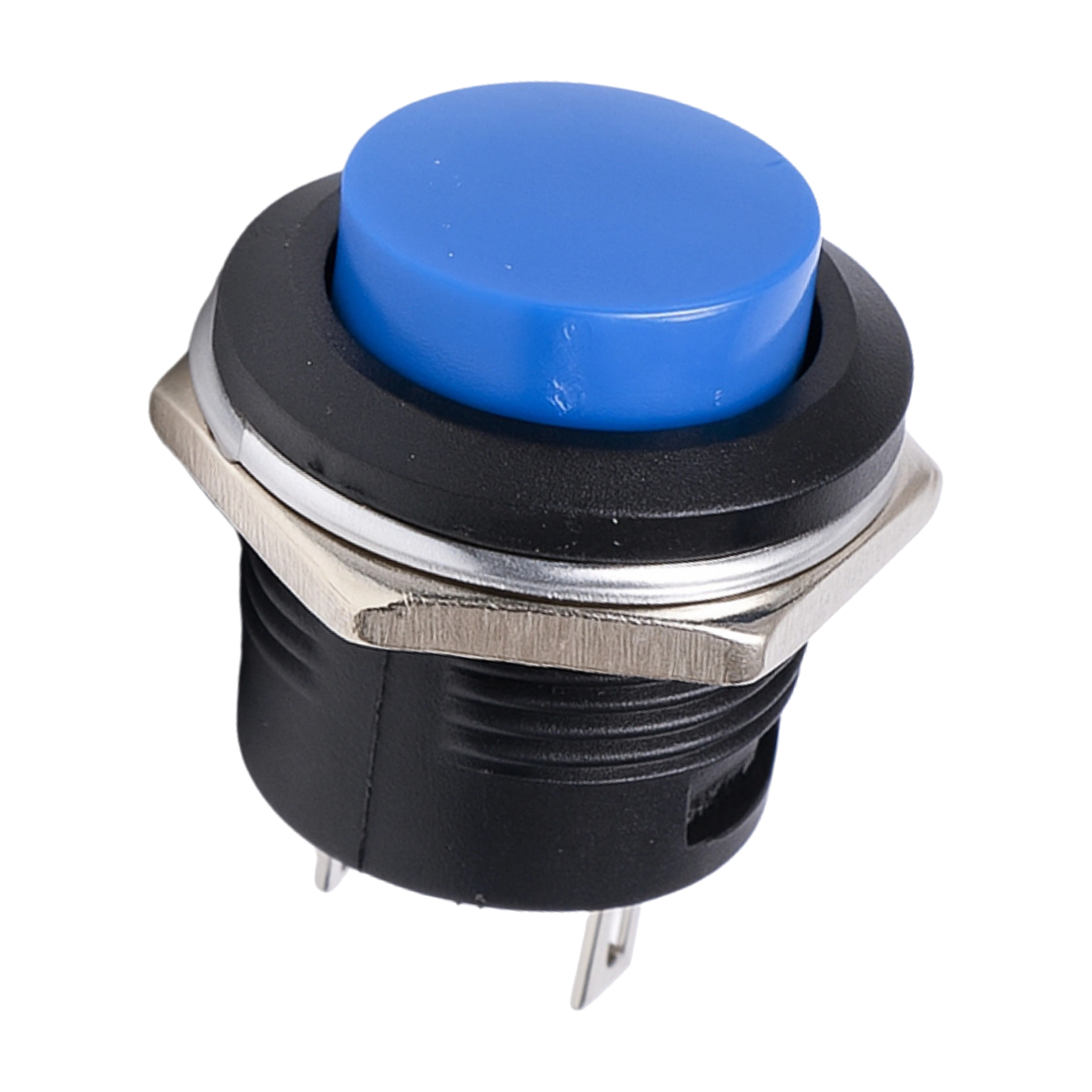

Niewielki przycisk panelowy z niebieskim klawiszem i montażem w otworze 16 mm.
Jak działa przycisk monostabilny? ⚙️
To ważne przy zakupie: monostabilny nie oznacza przełącznika stałego. Ten przycisk:
po wciśnięciu zwiera lub podaje impuls,
po puszczeniu wraca samoczynnie,
nie zostaje w pozycji „włączone”.
W praktyce sprawdza się tam, gdzie urządzenie ma reagować na chwilowe naciśnięcie, np. RESET, sterowanie przekaźnikiem bistabilnym, dzwonek, start funkcji chwilowej czy sygnał do modułu sterowania.
Gdzie sprawdzi się w praktyce? 💡
🏠 w obudowach DIY i projektach elektronicznych,
🛠️ w pulpitach sterowniczych i małych panelach operatorskich,
🔌 jako przycisk resetu lub chwilowego wyzwalania,
💡 w instalacjach sterowanych impulsem, np. oświetlenie przez przekaźnik,
🚗 w prostych układach sterowania w pojeździe lub warsztacie, jeśli parametry układu są zgodne z przyciskiem.
Okrągły przycisk chwilowy do zastosowań sterujących i impulsowych.
Najważniejsze cechy ✅
Typ pracy: chwilowy / monostabilny
Montaż panelowy: do otworu 16 mm
Wyprowadzenia:2 PIN do lutowania przewodów
Obciążalność:3 A / 250 V AC
Kształt: okrągły
Kolor klawisza: niebieski
Mocowanie: nakrętka i podkładka w zestawie
Kompatybilność i na co zwrócić uwagę przed zakupem 📏
Ten model będzie pasował, jeśli potrzebujesz:
przycisku do otworu montażowego 16 mm,
wersji monostabilnej, a nie bistabilnej,
przycisku z 2 wyprowadzeniami,
montażu w obudowie z dostępem do nakrętki od wewnątrz.
Nie kupuj tego modelu, jeśli szukasz:
przełącznika, który pozostaje w pozycji po naciśnięciu,
wersji pod wsuwki zamiast lutowania,
przycisku o większej liczbie styków lub z podświetleniem.
Dwa piny do lutowania przewodów ułatwiają podłączenie w prostych układach.
Montaż w obudowie krok po kroku 🛠️
Montaż jest prosty, ale warto dopilnować kilku szczegółów:
wykonaj otwór o średnicy 16 mm,
przełóż przycisk przez panel od zewnątrz,
od środka załóż podkładkę i nakrętkę,
dokładnie dokręć, ale bez nadmiernej siły,
przylutuj przewody do 2 pinów.
Przy cienkich przewodach warto zastosować koszulki termokurczliwe lub dodatkowe odciążenie kabla, żeby nie przenosić naprężeń na luty.
Bezpieczeństwo i ograniczenia 🚨
Przycisk ma deklarowane parametry 3 A / 250 V AC. Oznacza to, że trzeba dobrać go do rzeczywistego obciążenia układu. W przypadku urządzeń o wyższym prądzie, obciążeń indukcyjnych lub układów silnikowych przycisk powinien sterować przekaźnikiem lub stycznikiem, a nie pracować bezpośrednio na dużym obciążeniu.
Prace montażowe i lutowanie wykonuj przy odłączonym zasilaniu. Jeśli przycisk ma pracować w instalacji sieciowej, podłączenie powinno być wykonane zgodnie z zasadami bezpieczeństwa.
Montaż panelowy na nakrętkę pozwala osadzić przycisk stabilnie w obudowie.
Typowe zastosowania użytkowników ❓
Czy nadaje się jako RESET?
Tak, to jedno z typowych zastosowań. Monostabilna praca dobrze pasuje do funkcji resetu lub chwilowego wyzwolenia.
Czy można nim włączać światło?
Tak, ale zwykle w układzie impulsowym, np. z przekaźnikiem bistabilnym lub sterownikiem, który reaguje na krótkie naciśnięcie. Sam przycisk nie „trzyma” stanu po puszczeniu.
Czy pasuje do metalowej lub plastikowej obudowy?
Tak, o ile możesz wykonać otwór 16 mm i masz miejsce na nakrętkę od środka.
Czy to przycisk bistabilny?
Nie. To wersja monostabilna, czyli chwilowa.
Sprawdzi się w projektach DIY, sterowaniu chwilowym i prostych układach panelowych.
Specyfikacja techniczna 📦
Model
R13-507 / PB-02
Typ
przycisk chwilowy, monostabilny
Rodzaj montażu
panelowy / do obudowy
Średnica otworu montażowego
16 mm
Średnica przycisku
16 mm
Liczba wyprowadzeń
2 PIN
Wyprowadzenia
do lutowania
Parametry elektryczne
3 A / 250 V AC
Kolor klawisza
niebieski
Kształt
okrągły
Klasyczna, prosta konstrukcja do codziennych zastosowań warsztatowych i elektronicznych.
Zawartość zestawu 📦
Przycisk chwilowy R13-507 PB-02, niebieski, 16 mm – 1 szt.
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
W świecie elektroniki i automatyki wyjątkowo często przewijają się dwa pojęcia: bistabilny i monostabilny. Dotyczą one przycisków, przełączników, przekaźników czy modułów sterujących. Mimo że brzmią trochę „uczono”, różnica między nimi jest banalnie prosta — pod warunkiem, że ktoś wytłumaczy to normalnym językiem.
Poniżej znajdziesz krótkie, konkretne omówienie działania obu wersji + bardzo proste grafiki, które od razu rozjaśniają temat.
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
