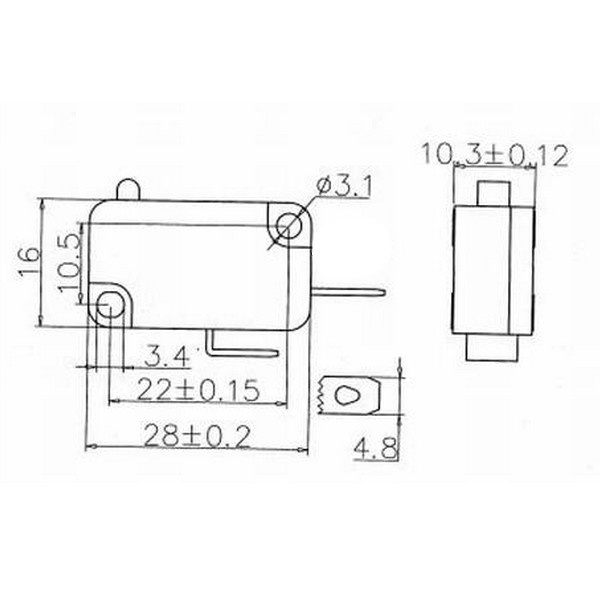

Wyłącznik krańcowy KW7-0 NO - 230VAC - Mikroprzełącznik - krańcówka

Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch) Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych. Klienci często pytają: dlaczego przełącznik wraca do środka? czym różni się chwilowy od zwykłego? co oznacza zapis (ON)-OFF-(ON)? czy to jest przycisk czy przełącznik?

Monostabilny a bistabilny przycisk? Zasada działania, różnice i zastosowania

Pojęcia monostabilny i bistabilny często pojawiają się przy opisach przycisków, przełączników, przekaźników i elementów automatyki. Brzmią technicznie, ale ich znaczenie jest bardzo proste: chodzi o to, czy element po naciśnięciu wraca do pozycji początkowej, czy pozostaje w nowym stanie.

W tym poradniku wyjaśniamy, czym różni się przycisk monostabilny od przycisku bistabilnego, jak działa wersja NO i NC oraz kiedy wybrać konkretny typ do domowej instalacji, elektroniki, automatyki lub projektu DIY.

Przycisk bistabilny – zasada działania typu włącznik światła

Przycisk bistabilny lub przełącznik bistabilny ma dwa stabilne stany. Po naciśnięciu zmienia położenie lub stan elektryczny i pozostaje w nim po puszczeniu. Kolejne naciśnięcie przełącza go z powrotem.

Najprostsza analogia to klasyczny włącznik światła: naciskasz raz – światło się włącza i świeci dalej. Naciskasz ponownie – światło gaśnie. Nie musisz trzymać przycisku, aby podtrzymać działanie.

Jak działa element bistabilny?

• Naciskasz przycisk – element zmienia stan, na przykład z OFF na ON.
• Puszczasz przycisk – stan zostaje zapamiętany.
• Naciskasz ponownie – element wraca do poprzedniego stanu.

Przykłady elementów bistabilnych:

• domowy włącznik światła,
• przełącznik hebelkowy, czyli toggle switch,
• przełącznik kołyskowy ON/OFF,
• przełącznik suwakowy,
• przekaźnik bistabilny lub zatrzaskowy,
• długopis typu „klik-klik” jako prosta analogia mechaniczna.

Przycisk bistabilny wybiera się wtedy, gdy urządzenie ma zostać trwale włączone albo wyłączone jednym kliknięciem, bez konieczności ciągłego przytrzymywania elementu.

Przycisk monostabilny – zasada działania typu dzwonek do drzwi

Przycisk monostabilny ma jeden stabilny stan, czyli stan spoczynkowy. Po naciśnięciu chwilowo zmienia stan, ale po puszczeniu automatycznie wraca do pozycji początkowej.

Najłatwiej porównać go do dzwonka do drzwi. Dzwonek działa tylko wtedy, gdy trzymasz przycisk. Gdy go puścisz, obwód wraca do stanu spoczynkowego, a sygnał zanika.

Jak działa element monostabilny?

• Naciskasz i trzymasz – element chwilowo zmienia stan.
• Układ otrzymuje impuls, na przykład sygnał dzwonka, resetu lub startu.
• Puszczasz – element wraca do stanu początkowego.

Przykłady elementów monostabilnych:

• przycisk dzwonkowy,
• przycisk RESET w urządzeniu elektronicznym,
• mikroprzełącznik chwilowy, na przykład w myszce komputerowej,
• przycisk impulsowy w automatyce,
• przycisk START w panelu sterowania,
• przekaźnik czasowy pracujący w trybie monostabilnym.

Monostabilny a bistabilny – najważniejsze różnice

Różnica między przyciskiem monostabilnym a bistabilnym sprowadza się do zachowania po puszczeniu elementu. Monostabilny wraca do stanu początkowego, a bistabilny zostaje w nowym stanie.

Przycisk monostabilny:

• działa chwilowo, tylko podczas naciskania,
• po puszczeniu wraca do stanu spoczynkowego,
• nadaje się do impulsów, resetu, dzwonka, startu procesu,
• często występuje jako NO lub NC.

Przycisk bistabilny:

• ma dwa stabilne stany,
• po naciśnięciu przełącza się i pozostaje w nowej pozycji,
• nadaje się do trwałego włączania i wyłączania urządzeń,
• sprawdza się tam, gdzie użytkownik ma widzieć i czuć stan ON/OFF.

Jeśli potrzebujesz krótkiego sygnału – wybierz przycisk monostabilny. Jeśli chcesz, aby urządzenie zostało włączone lub wyłączone po jednym kliknięciu – lepszy będzie przycisk bistabilny.

Monostabilny NO i NC – co oznaczają te skróty?

Przy elementach monostabilnych bardzo ważne są oznaczenia NO i NC. Określają one, co dzieje się z obwodem w stanie spoczynkowym, czyli wtedy, gdy przycisk nie jest naciśnięty.

• NO, czyli Normally Open lub normalnie otwarty – obwód jest domyślnie przerwany, a naciśnięcie przycisku go zwiera.
• NC, czyli Normally Closed lub normalnie zamknięty – obwód jest domyślnie zamknięty, a naciśnięcie przycisku go rozwiera.

Przycisk monostabilny NO sprawdza się wtedy, gdy sygnał ma pojawić się dopiero po naciśnięciu. Typowy przykład to dzwonek do drzwi: domyślnie obwód jest otwarty, a po wciśnięciu przycisku zostaje zamknięty i dzwonek działa.

Przycisk monostabilny NC stosuje się tam, gdzie przerwanie obwodu ma wywołać reakcję. Dobrym przykładem są systemy bezpieczeństwa, krańcówki i przyciski awaryjne. Taki układ może działać zgodnie z zasadą fail-safe: jeśli przewód zostanie przerwany lub przycisk awaryjny naciśnięty, obwód się rozłączy, a system zareaguje.

Jak zapamiętać NO i NC?

• NO – sygnał pojawia się po naciśnięciu.
• NC – sygnał znika po naciśnięciu.
• NO jest typowe dla dzwonków, impulsów i przycisków START.
• NC jest typowe dla zabezpieczeń, alarmów i zatrzymania awaryjnego.

Przycisk monostabilny czy bistabilny – jak wybrać w praktyce?

Najprostsze pytanie przed zakupem brzmi: czy potrzebuję chwilowego impulsu, czy trwałego przełączenia? Odpowiedź zwykle od razu wskazuje właściwy typ przycisku.

Wybierz przycisk bistabilny, jeśli:

• chcesz włączać i wyłączać zasilanie,
• stan ma zostać zapamiętany po puszczeniu przycisku,
• użytkownik ma łatwo rozpoznać pozycję ON/OFF,
• montujesz przełącznik oświetlenia, zasilacza, panelu sterującego lub prostego urządzenia.

Wybierz przycisk monostabilny NO, jeśli:

• potrzebujesz krótkiego impulsu,
• przycisk ma uruchamiać dzwonek, reset, start lub funkcję chwilową,
• sygnał ma być obecny tylko podczas naciskania,
• sterownik, moduł lub elektronika mają reagować na pojedyncze wciśnięcie.

Wybierz przycisk monostabilny NC, jeśli:

• projektujesz obwód bezpieczeństwa,
• przerwanie obwodu ma wywołać alarm lub zatrzymanie,
• przycisk ma działać jako STOP awaryjny, krańcówka lub czujnik rozwarcia,
• zależy Ci na wykrywaniu awarii przewodu albo przerwania linii.

Rodzaje przycisków i przełączników monostabilnych oraz bistabilnych

Zarówno elementy monostabilne, jak i bistabilne mogą mieć różną konstrukcję mechaniczną. W praktyce dobór zależy nie tylko od sposobu działania, ale też od miejsca montażu, ergonomii, obciążalności styków i odporności na warunki zewnętrzne.

Popularne elementy monostabilne:

• tact switch – mały przycisk chwilowy montowany na płytkach PCB,
• mikroprzełącznik – stosowany w myszkach, krańcówkach i mechanizmach,
• przycisk dzwonkowy – klasyczny przykład działania chwilowego,
• przycisk membranowy – spotykany w pilotach i panelach,
• przycisk pojemnościowy – dotykowy, stosowany między innymi w oświetleniu i smart home,
• przycisk piezoelektryczny – często wybierany tam, gdzie liczy się odporność na wodę i wandaloodporność.

Popularne elementy bistabilne:

• przełącznik hebelkowy,
• przełącznik kołyskowy ON/OFF,
• przełącznik suwakowy,
• przełącznik obrotowy,
• DIP-switch do konfiguracji urządzeń,
• przełącznik kluczykowy w wersji bistabilnej,
• foot switch, czyli przełącznik nożny, jeśli jego mechanika utrzymuje stan po naciśnięciu.

Na co zwrócić uwagę przy zakupie przycisku monostabilnego lub bistabilnego?

Sam wybór typu działania to dopiero pierwszy krok. Aby przycisk działał bezpiecznie i niezawodnie, sprawdź także podstawowe parametry techniczne.

• Typ pracy – monostabilny, bistabilny, NO, NC lub NO+NC.
• Napięcie i prąd znamionowy – muszą być dopasowane do obciążenia i rodzaju instalacji.
• Sposób montażu – panelowy, na PCB, przewlekany, śrubowy, lutowany lub z konektorami.
• Średnica otworu montażowego – szczególnie ważna przy przyciskach panelowych.
• Stopień ochrony IP – istotny przy montażu na zewnątrz, w wilgoci lub w zapylonym miejscu.
• Materiał obudowy – tworzywo, metal, stal nierdzewna lub wersja wandaloodporna.
• Podświetlenie – przydatne w panelach sterowania i urządzeniach użytkowych.
• Żywotność mechaniczna – ważna w aplikacjach, gdzie przycisk będzie często używany.

Jeżeli przycisk ma sterować większym obciążeniem, nie zawsze powinien bezpośrednio załączać urządzenie. W wielu układach przycisk podaje tylko sygnał sterujący, a właściwe obciążenie przełącza przekaźnik, stycznik lub moduł wykonawczy.

Film: monostabilny vs bistabilny w praktyce

Jeśli chcesz zobaczyć różnicę w działaniu na przykładach, obejrzyj krótkie wideo. Ułatwia ono zapamiętanie, kiedy wybrać element chwilowy, a kiedy przełącznik zapamiętujący stan.

Wnioski: monostabilny a bistabilny przycisk

• Przycisk monostabilny działa chwilowo i po puszczeniu wraca do stanu początkowego.
• Przycisk bistabilny przełącza stan i utrzymuje go do kolejnego naciśnięcia.
• Monostabilny NO domyślnie ma obwód otwarty, a po naciśnięciu go zamyka.
• Monostabilny NC domyślnie ma obwód zamknięty, a po naciśnięciu go rozłącza.
• Do dzwonka, resetu i impulsu wybierz zwykle monostabilny NO.
• Do alarmów, krańcówek i zatrzymania awaryjnego często stosuje się monostabilny NC.
• Do trwałego włączania i wyłączania zasilania lub oświetlenia wybierz bistabilny.

Podsumowanie

Różnica między przyciskiem monostabilnym a przyciskiem bistabilnym jest prosta: pierwszy daje sygnał chwilowy i wraca do pozycji początkowej, drugi przełącza się i pozostaje w nowym stanie. W praktyce monostabilny działa jak dzwonek do drzwi, a bistabilny jak klasyczny włącznik światła.

Przy wyborze zwróć uwagę nie tylko na samą zasadę działania, ale też na oznaczenia NO i NC, parametry elektryczne, sposób montażu oraz warunki pracy. Dzięki temu dobierzesz przycisk bezpieczny, wygodny i odpowiedni do konkretnego zastosowania.
