Wyłącznik krańcowy WK611 to niezawodny element o długości dźwigni 25mm. Urządzenie cechuje się wysoką żywotnością 30000 cykli oraz szerokim zakresem temperatur pracy. W zestawie otrzymujesz wydajny i trwały wyłącznik krańcowy WK611, idealny do Twoich zast
Wyłącznik krańcowy WK611 - dźwignia 25mm
1,90 zł
Wyłącznik krańcowy WK611 z dźwignią 25 mm – do detekcji położenia i prostych układów sterowania
WK611 to kompaktowy wyłącznik krańcowy z dźwignią 25 mm, stosowany tam, gdzie trzeba wykryć dojazd elementu, pozycję krańcową albo mechaniczne naciśnięcie w ruchomym układzie. Sprawdza się w projektach DIY, automatyce amatorskiej, urządzeniach warsztatowych i różnych mechanizmach, w których liczy się prosty, fizyczny styk przełączający. 🔧
Dźwignia ułatwia współpracę z przesuwającym się elementem i pozwala łagodniej wyzwalać przełącznik niż przy bezpośrednim nacisku na sam przycisk.
Kompaktowy mikrowyłącznik krańcowy z metalową dźwignią.
Gdzie taki wyłącznik sprawdza się w praktyce? ⚙️
✅ jako krańcówka do ruchomych mechanizmów – sanek, prowadnic, klapek, drzwi, suwaków
✅ w prostych maszynach i urządzeniach warsztatowych do sygnalizacji pozycji
✅ w projektach Arduino, CNC, robotyce i automatyce hobbystycznej jako czujnik końca ruchu
✅ w obudowach, pokrywach i elementach serwisowych jako styk otwarcia / zamknięcia
✅ wszędzie tam, gdzie potrzebny jest mechaniczny wyłącznik pozycyjny o małych wymiarach
Jak działa wyłącznik krańcowy z dźwignią?
Ruchomy element naciska na dźwignię, a ta przełącza styki wewnątrz mikrowyłącznika. Dzięki temu układ może:
uruchomić lub zatrzymać urządzenie,
przekazać sygnał do sterownika,
zmienić stan wejścia w elektronice lub automatyce,
zadziałać jako ogranicznik pozycji.
To rozwiązanie jest proste, szybkie w reakcji i często wybierane wtedy, gdy czujnik ma być tani, łatwy do wymiany i odporny na typowe warunki pracy warsztatowej. 🛠️
Trzy wyprowadzenia pozwalają wpiąć wyłącznik do różnych konfiguracji obwodu.
Najważniejsze cechy użytkowe ⭐
Dźwignia 25 mm – wygodna do współpracy z elementami poruszającymi się po torze
Mała obudowa – łatwiejszy montaż w ciasnych miejscach
Obciążalność 5 A, 125 VAC – do zastosowań zgodnych z parametrami producenta
Żywotność 30000 cykli – do powtarzalnej pracy mechanicznej
Zakres temperatur pracy od -25°C do +65°C – do typowych zastosowań technicznych
Na co zwrócić uwagę przed zakupem? 📏
Przy krańcówkach najczęstszy błąd to dobór tylko „na oko”. W praktyce warto sprawdzić 4 rzeczy:
wymiary korpusu: 20,5 x 11,5 x 11 mm – czy zmieści się w obudowie lub przy mechanizmie,
długość dźwigni: 25 mm – czy element naciskający trafi w odpowiednim miejscu,
parametry elektryczne: 5 A, 125 VAC – czy odpowiadają Twojemu obwodowi,
sposób montażu i prowadzenia ruchu: dźwignia powinna być naciskana płynnie, bez nadmiernego wyginania.
Jeśli szukasz krańcówki do sterownika, modułu logicznego lub mikrokontrolera, poza samymi wymiarami trzeba jeszcze dopasować sposób podłączenia styków do konkretnego układu. 💡
Niewielki korpus ułatwia montaż w kompaktowych urządzeniach i mechanizmach.
Kompatybilność i typowe zastosowania
Ten model może być używany jako:
wyłącznik krańcowy do projektów DIY,
mikrowyłącznik pozycyjny w prostych układach mechanicznych,
czujnik położenia w małych maszynach i automatyce amatorskiej,
styk końca ruchu w prowadnicach, drzwiczkach, osłonach i zamknięciach.
Najlepiej sprawdzi się tam, gdzie element naciskający ma kontakt z dźwignią w sposób powtarzalny i kontrolowany. Nie warto montować go w miejscu, gdzie dźwignia będzie uderzana gwałtownie lub stale przeciążana.
Wskazówki montażowe 🔌
zamocuj wyłącznik stabilnie, bez luzów,
ustaw tor ruchu tak, aby nacisk był wykonywany na dźwignię, a nie na obudowę,
unikaj zbyt dużego skoku elementu naciskającego,
przed podłączeniem sprawdź funkcję poszczególnych styków w swoim układzie,
pracuj wyłącznie w granicach parametrów elektrycznych przełącznika.
Dźwignia 25 mm ułatwia łagodne przełączanie przy ruchu liniowym lub obrotowym.
Bezpieczeństwo i ograniczenia 🚨
To jest mechaniczny wyłącznik krańcowy, więc wymaga poprawnego montażu i dopasowania do aplikacji. Przed użyciem zwróć uwagę na:
zgodność napięcia i prądu z parametrami wyłącznika,
temperaturę pracy od -25°C do +65°C,
ochronę przed przeciążeniem mechanicznym dźwigni,
warunki środowiskowe – jeśli układ pracuje w dużym zapyleniu lub wilgoci, warto przewidzieć dodatkową osłonę.

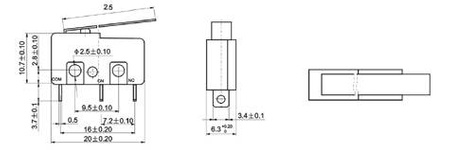

Specyfikacja techniczna
Model
WK611
Typ
wyłącznik krańcowy / mikrowyłącznik z dźwignią
Długość dźwigni
25 mm
Obciążalność
5 A, 125 VAC
Żywotność
30000 cykli
Temperatura pracy
od -25°C do +65°C
Wymiary
20,5 x 11,5 x 11 mm
Przed montażem warto porównać wymiary wyłącznika z miejscem instalacji.
FAQ – najczęstsze pytania ❓
Czy to jest zwykły mikrowyłącznik?
Tak, to kompaktowy mikrowyłącznik używany jako wyłącznik krańcowy, wyposażony w dźwignię o długości 25 mm.
Czy nadaje się do projektów DIY i automatyki amatorskiej?
Tak, to typowy element stosowany w mechanizmach, prostych maszynach, elektronice użytkowej i projektach hobbystycznych.
Czy można go użyć jako czujnik końca ruchu?
Tak, właśnie do tego typu zadań jest najczęściej wykorzystywany – jako sygnał osiągnięcia pozycji krańcowej.
Co jest w zestawie?
📦 1 x Wyłącznik krańcowy WK611 - dźwignia 25 mm
Prosty i praktyczny element do detekcji położenia w urządzeniach oraz mechanizmach.
Kompletny poradnik nazewnictwa przełączników (kołyskowe, hebelkowe, suwakowe, tact switch)
Przełączniki to jedne z najczęściej kupowanych elementów w elektronice DIY, automatyce i projektach warsztatowych. Jednocześnie są też jedną z kategorii, w której najczęściej dochodzi do pomyłek zakupowych.
Klienci często pytają:
dlaczego przełącznik wraca do środka?
czym różni się chwilowy od zwykłego?
co oznacza zapis (ON)-OFF-(ON)?
czy to jest przycisk czy przełącznik?
W świecie elektroniki i automatyki wyjątkowo często przewijają się dwa pojęcia: bistabilny i monostabilny. Dotyczą one przycisków, przełączników, przekaźników czy modułów sterujących. Mimo że brzmią trochę „uczono”, różnica między nimi jest banalnie prosta — pod warunkiem, że ktoś wytłumaczy to normalnym językiem.
Poniżej znajdziesz krótkie, konkretne omówienie działania obu wersji + bardzo proste grafiki, które od razu rozjaśniają temat.
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
Rozpoznasz po zapisie:
(ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
Check:
Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
Tact switch → impuls, chwilowy, do PCB
KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Przykład: Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
COM – wspólny
NO – normalnie otwarty (łączy dopiero po przełączeniu)
NC – normalnie zamknięty (rozłącza po przełączeniu)
Szybka zasada bezbłędna:
Nawias (ON) = pozycja chwilowa (działa tylko podczas trzymania). Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
